Патент ссср 161696
Иллюстрации
Реферат

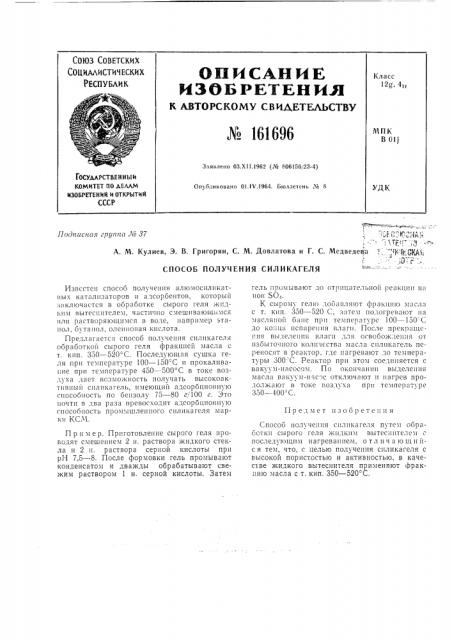

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
Оп ИС н и Е ВО РЕТЕН ИЛ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 161696
Класс
12, 4»
МПК
В 011
Зяянлено 03.XI I.1962 (Л" 806156,23-4) ГоаЪЛРСТВЕНН Ы И
K0MIITET пО ДЕЛЛМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
Он3олиновано ОI.IV.!964. Бюллетень ¹ 8
УДК
11ойшсная гру11па Л6 37 " 1 1 . 11.3 . Лй,":
А. М. Кулиев, Э. В. Григорян, С. М. довлатова и Г. С. Медведеца,- "ф1j-gQ(,, iL . с
СПОСОБ ПОЛУЧЕНИЯ СИЛИКАГЕЛЯ
Il peдмет изобретен и я
Способ нолуче;шя силикагеля путем обрабстки сырого геля жидким вытеснителем с последу1ощим нагреванием, о тл и ч а ю гц и йс я тем, что, с целью получения силикагеля с высокой пористостью и активностью, в качестве жидкого вытеснителя применяют фракцию масла с т. кип. 350 — 520 С.
П р им ер. Приготовление сырого геля проводят смешением 2 и. раствора жидкого стекла и 2 н. раствора серной кислоты при рН 7,5 — 8. После формовки гель промывают конденсатом и дважды обрабатывают свежим раствором 1 н. серной кислоты. Затем
Известен способ получения алюмосиликатиых катализаторов и адсорбентов, который заключается в обработке сырого геля жидким вытеснителем, частично смешиваюгц1 мся или растворяющимся в воде, например этанол, бутаиол, олеино13ая кислота.
Предлагается способ получения силикагеля обработкой сырого геля фракцией масла с т. кип. 350 — 520 С. Последующая сушка геля при температуре 100 — 150"-С и прокаливание при температуре 450 — 500 С в токе воз,1 ха .IBcT Возможность пол 1ать Высокоактивныи силикагель, имеющий адсорбционную способность по беизолу 75 — 80 г1 100 г. Это почти в два раза превосходит адсорбционную способность промышленного силикагеля марки КСМ. гель промывают до отрицательной реакции ня ион SO.3.
К сырому гел1о доояьляют фракцию масла с т. кип. 350 — 520 С, зятем подогревают на .1асляной бане при температуре 100 — 150 С до ко ця испарения влаги. 11осле п13екр11щс11ия выделения влаги для освобождения от избыточного количества масла силикягель переносят в реактор, где нагревают до температуры 300 С. Реактор при этом соед11пяется с вакуум-насосом. По окончании выделения масла вакуум-насос отключают и нагрев про,1олжяют в токе воздуха при температуре
350 †400.
