Способ плавки стружки во вращающейся печи

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии и может быть использовано при плавке стружки во вращающихся полах. Цель - снижение окисления стружки. Футеровку вращающейся печи разогревают горелками, после чего отключают горелки, загружают в печь стружку и герметизируют печное пространство. Выдерживают стружку в печи до ее оплавления и окомкования за счет тепла футеровки печи. Включают горелки, и производят окончательное плавление и перегрев металла. Проведение операции оплавления и окомкования стружки за счет тепла футеровки печи исключает окисляющее воздействие горелочных газов на развитую поверхность стружки. Использование изобретения позволяет в 4-7 раз снизить угар стружки при плавке во вращающихся печах. 4 ил.

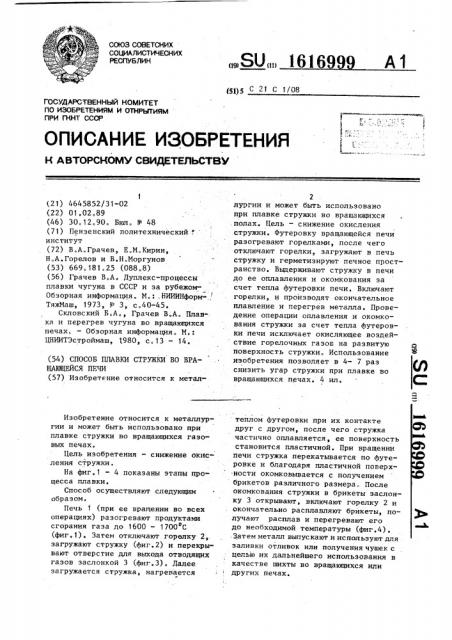

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1616

А1 (5>)5 С 21 С 1/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ других печах.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4645852/31-02 (22) 01.02.89 (46) 30.12.90. Бюл. ¹ 48 (71) Пензенский политехнический ", институт (72) В.А.Грачев, E.M.Êèðèí, Н.А.Горелов и В.Н.Моргунов (53) 669.181.25 (088.8) (56) Грачев В.А. Дуплекс"процессы плавки чугуна в СССР и за рубежомОбзорная информация. M. . НИИИНформ-, Тяжйаш, 1973, № 3, с.40-45.

Скловский Б.A. Грачев В.А. Плавка и перегрев чугуна во вращающихся печах. — Обзорная информация. И.:

ЦНИИТЭстроймаш, 1,980, с.13 — 14. (54) СПОСОБ ПЛАВКИ СТРУЖКИ ВО ВРАЩАЮЩЕЙСЯ ПЕЧИ (57) Изобретение относится к метал-Изобретение относится к металлургии и может быть использовано при плавке стружки во вращающихся газовых печах.

Цель изобретения — снижение окисления стружки °

На фиг.1 — 4 показаны этапы процесса плавки.

Способ осуществляют следующим образом.

Печь 1 (при ее вращении во всех операциях) разогревают продуктами сгорания газа до 1600 — 1700 С (фиг.1). Затем отключают горелку 2,. загружают стружку (фиг.2) и перекрывают отверстие для выхода отводящих газон заслонкой 3 (фиг.3). Далее загружается стружка, нагревается

2 лургии и может быть использовано при плавке стружки во вращающихся .полах. Цель — снижение окисления стружки. Футеровку вращающейся печи разогревают горелками, после чего отключают горелки, загружают в печь стружку и герметизируют печное пространство. Выдерживают стружку в печи до ее оплавления и окомкования за счет тепла футеровки печи. Включают горелки, и производят окончательное плавление и перегрев металла. Проведение операции оплавления и окомкования стружки за счет тепла футеровки печи исключает окисляющее воздействие горелочных газов на развитую поверхность стружки. Использование изобретения позволяет в 4- 7 раз снизить угар стружки при плавке во вращающихся печах. 4 ил. теплом футеровки при их контакте друг с другом, после чего стружка частично опнавляется, ее поверхность становится пластичной. При вращении печи стружка перекатывается по футеровке и благодаря пластичной поверхности окомковывается с получением брикетов различного размера. После окомкования стружки в брикеты заслонку 3 открывают, включают горелку 2 и окончательно расплавляют брйкеты, получают расплав и перегревают его до необходимой температуры (фиг.4) ..3атем металл выпускают и используют для заливки отливок нли получения чушек с целью их дальнейшего использования в качестве шихты во вращающихся или

;, 616999 юдящие

УЫ

Разоареб ру перабки

ЛЯ/Ж/йУ яка стружщ откваченое аорелки

Qua. 2

II р и м е р,. Производили плавку стружки во вращающейся печи диаметром

1300 мм. Газовой горелкой производительностью 100 и .ч разогревали футеровку печи до 1650 — 1700 С, после чего отключали горелку, загружали в печь 250 кг стружки и герметизировали печное пространство заслонкой. Через 25 мин стружка оплавилась и окомковалась в комки размером 70 — 150 мм

После окомкования стружки, печь разгерметизировали и включили газовые горелки, при этом коэффициент расхода воздуха довели до g = 0,90 — 0,95.

При работающей горелке провели окончательное расплавление стружки и пе" регрев металла до 1450 С. Из печи слито 238 кг металла. Угар составил

4,8Х, при этом угар углерода, кремния и марганца соответственно 15,20 и 302.

Проведение операции оплавления и окомкования стружки эа счет тепла футеровки печи позволяет исключить окисляющее воздействие горелочных газов на развитую поверхность стружки.

Использование изобретения позволя-. ет 4 — 7 раз снизить угар стружки при плавке во вращающихся печах.

t0

Формула изобретения

Способ плавки стружки во вращаю", щейся печи, включающий включение горелок, разогрев футеровки, загрузку стружки, перегрев полученного распла" ва и выпуск его из печи, о т л и— ч а ю шийся тем, что, с целью снижения окисления стружки, перед загрузкой стружки горелки отключают, выдерживают стружку в печи до ее оплавления и окомкования, включают горелки и ведут окончательное плавление и перегрев расплава.

1616999

Ио редплаВление

ОкОНИОИЖЯБИОЕ 90СпЛЯлВН08, аереаре8 рослл™або, Ebi +GA

Мю Фялг 2. Ч

Составитель П.Матвееа

РедактоР М.НедолУженко ТехРед Л.Сердюкова КоРРектоР А.ОсаУленко

Заказ 4098 Тираж 496 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
