Реферат



Изобретение относится к вакуумной технике и позволяет упростить конструкцию насоса. Выходной патрубок 3 выполнен из горючего материала и имеет форму усеченного конуса. При воспламенении патрубка 3 в полости корпуса 1 создается разрежение и через входной патрубок 2 осуществляется откачка газа из реципиента. После сгорания патрубка 3 он заменяется новым. 2 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s F 04 В 37/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4474241/25-29 (22) 15.08.88 (46) 30.12.90, Бюл. М 48 (72) И.А.Добряков и Ю,П.Свистунов (53) 621.52{088.8) (56) Воропай П.И. Справочник печника. М..

Стройиздат, 1985; с, 29.

„„. Ж„„1617193 А1 (54) ВАКУУМНЫЙ НАСОС (57) Изобретение относится к вакуумной технике ипозволяетупростить конструкцию насоса. Выходной патрубок 3 выполнен из горючего материала и имеет форму усеченного конуса. При воспламенении патрубка 3 в полости корпуса 1 создается разрежение и через входной патрубок 2 осуществляется откачка газа из реципиента. После сгорания патрубка 3 он заменяется новым. 2 з,п. ф-лы, 1 ил.

1617193

Составитель В.Кряковкин

Техред M.Mîpãåíòaë Корректор В.Гирняк

Редактор И.Сегляник

Заказ 4107 Тираж 496 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к вакуумной технике, а именно к средствам получения низкого вакуума.

Цель изобретения — упрощение конструкции насоса.

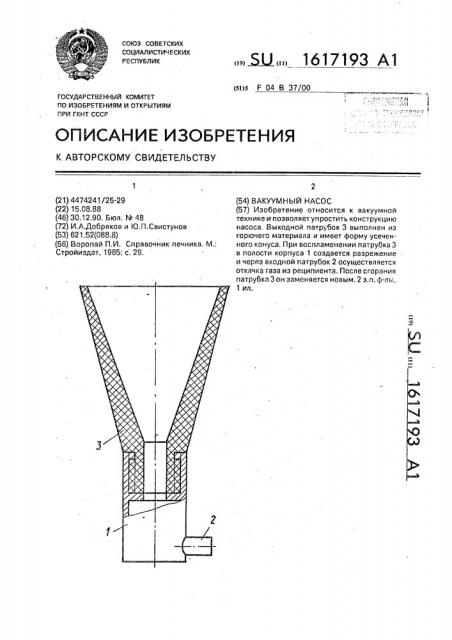

На чертеже представлена схема насоса. Вакуумный насос содержит корпус 1 с входным и выходным патрубками 2 и 3, причем выходной патрубок 3 выполнен съемным из горючего материала и имеет форму усеченного конуса, меньшим основанием обращенного к корпусу 1. . Насос работает следующим образом.

При йоспламенении верхней части выходного патрубка 3 íà eio срезе образуется высокотемпературная смесь продуктов сгорания и горячего воздуха, Поскольку плотность этой смеси меньше плотности

4 окружающего воздуха, она поднимается вверх, увлекая за собой газ из корпуса 1, создавая в нем разряжение. После полного сгорания патрубка 3 он заменяется новым.

Формула изобретения

1. Вакуумный насос, содержащий корпус с входным и выходным патрубками, о тл и ча ю щи йся тем,что, с цельюупроще10 ния конструкции, выходной патрубок выполнен из горючего материала.

2. Насоспо п1,отличаю щи йся тем, что выходной патрубок имеет форму усеченного конуса, меньшим основанием

15 обращенного к корпусу.

1. Насос rio и 1, отличающийся тем, что выходной патрубок выполнен съемным, .
