Устройство для контроля подачи насоса

Устройство для контроля подачи насоса

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в системах водоснабжения гидрозабоев угольных гидрошахт. Цель изобретения - повышение надежности устройства для контроля. Датчик 1 давления установлен на выходе насоса 2. Приводной электродвигатель имеет датчик 3 мощности. Вход 5 сумматора 4 связан с задатчиком 6, выход - с индикатором 7. Задатчики 8, 9 подключены соответственно к входам 10, 11 блоков 12, 13 умножения. К входу 14 блока 12 подключен датчик 1, к входу 15 блока 13 - датчик 3. Такая система контроля исключает наличие расходомеров при перекачке загрязненных жидкостей, применение к-рых малонадежно и дорого. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 F 04 В 51/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

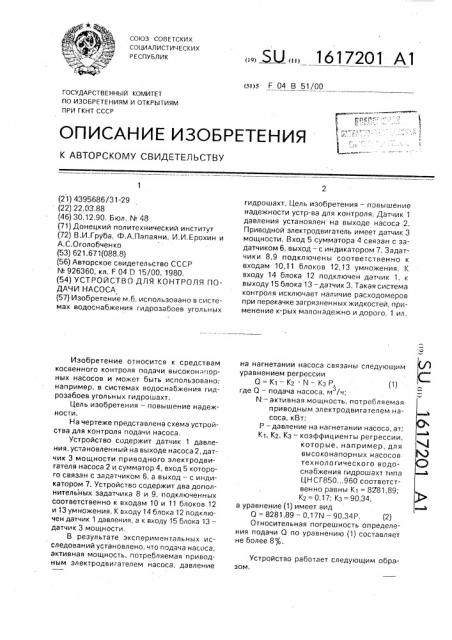

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4395686/31-29 (22) 22.03 .88 (46) 30,12.90. Бюл. N 48 (71) Донецкий политехнический институт (72) В.И.Груба, Ф.А,Папаяни, И.И.Ерохин и

А.С.Оголобченко (53) 621.671(088.8) (56) Авторское свидетельство СССР

¹ 926360, кл. F 04 Г) 15/00, 1980, (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПОДАЧИ НАСОСА (57) Изобретение м.б. использовано в системах водоснабжения гидрозабоев угольных

Изобретение относится к средствам косвенного контроля подачи высоконапорных насосов и может быть использовано; например, в системах водоснабжения гидрозабоев угольных гидрошахт.

Цель изобретения — повышение надежности.

На чертеже представлена схема устройства для контроля подачи насоса.

Устройство содержит датчик 1 давления, установленный на выходе насоса 2, датчик 3 мощности приводного электродвигателя насоса 2 и сумматор 4, вход 5 которого связан с задатчиком 6, а выход — с индикатором 7. Устройство содержит два дополнительных задатчика 8 и 9, подключенных соответственно к входам 10 и 11 блоков 12 и 13 умножения, К входу14 блока 12 подключен датчик 1 давления, а к входу 15 блока 13— датчик 3 мощности.

В результате экспериментальных исследований установлено, что подача насоса, активная мощность, потребляемая приводным электродвигателем насоса, давление

„„, Ы „„ l61 7201 А1 гидрошахт. Цель изобретения — повышение надежности устр-еа для контроля. Датчик 1 давления установлен на выходе насоса 2.

Приводной электродвигатель имеет датчик 3 мощности. Вход 5 сумматора 4 связан с задатчиком 6, выход — с индикатором 7. Задатчики 8,9 подключены соответственно к входам 10,11 блоков 12,13 умножения. К входу 14 блока 12 подключен датчик 1, к выходу 15 блока 13 — датчик 3. Такая система контроля исключает наличие расходомеров при перекачке загрязненных жидкостей, применение к-рых малонадежно и дорого. 1 ил. на нагнетании насоса связаны следующим уравнением регрессии

Q=К1 К2 N КЗР (1) где 0 — подача насоса, м /ч;

N — активная мощность, потребляемая приводным электродвигателем насоса, кВт;

Р— давление на нагнетании насоса, ат;

Ь

К1, К2, Кз — коэффициенты регрессии, которые, например, для высоконапорных насосов технологического водоснабжения гидрошахт типа

ЦНСГ850...960 соответственно равны K> = 8Г81,89;

К2 = 0,17; Кз = 90,34, а уравнение (1) имеет вид и

Q = 8281,89 — 0,17N — 90,34Р, (2)

Относительная погрешность определения подачи Q no уравнению (1) составляет не более 87;.

Устройство работает следующим образом.

1б17201

Я

1,Г

Составитель З.Пимахова

Тех ред M. M c. р ге нтал Корректор Л.Пилипенко

Редаклоо M.Сегляник

- -а к а ". 4 j 0 Q Тираж 501 Подписное

ВНИИПИ Госудаосгвенного комитета по изобретениям и открытиям при ГКНТ СССР

1 . 3035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Сигнал с датчика " давления (Р) поступает на вход 14 блока 12 умножения, на второй вход 10 которого поступает сигнал, пропорциональный величине — K3, Ьлок 12 ,формирует сигнал, пропорциональный -Кз Р. .Аналогична работа блоков 3,9 и 13, И блок 13

,формирует сигнал — К " К, который также, поступает в сумматор 4, Кроме того, в сум,матор 4 поступает сигнал, пропорциональ: ный Кь В результате сумматор 4 формирует ,:искомое значение подачи 0 по зависимо сти (1}.

Дополнительно введенные блоки могут быть реализованы на известных элементах.

Так, в качестве датчика 1 давления могут ис; пользоваться датчики давления типа Mll-34-В2, . имеющие унифицированный выходной электрический сигнал 0-БмА. В качестве датчика 3 активной мощности могут использоваться преобразователи измерительные типа ЕВ59, имеющие также выходной электрический сигнал 0-5мА.

Таким образом, наличие HQBblx элементов и связей в устройстве позволяет осуществлять новую функцию — контроль подачи насоса, что является важнейшим фактором для системы автоматического управления насосами, Кроме того, устройство позволяез контролировать подачу насоса с использованием датчиков давления и активной мощности, которые просты, надежны и являются обязательными::ри эксплуатации насосоа. Особенно это актуально в системах

5 технологического водоснабжения гидрошахт, где используются высоконапорные насосы (давление достигает 12 МПа), которые перекачивают загрязненные жидкости.

Использование в таких системах расходо10 меров для контроля подачи насоса малонадежно и дорого, а в некоторых случаях практически невозможно.

Формула изобретения устройство для контроля подачи насо15 са, содержащее. датчик давления, установленный на выходе насоса, датчик мощности приводного электродвигателя насоса и сумматор, один из входов которого связан с задатчиком, " выход — с индикатором, о т20 л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено двумя до-! полнительными задатчиками и двумя блоками умножения, подключенными выходами к входам сумматора, при этом датчик

25 давления и один из дополнительных задатчиков подключены к входу одного из блоков умножения, а датчик мощности и другой иэ дополнительных задатчиков подключены к входу другого блока умножения, 30
