Комбинированный способ охраны горных выработок

Комбинированный способ охраны горных выработок

Иллюстрации

Показать все

Реферат



Изобретение относится к подземному строительству и может быть использовано при поддержании капитальных горных выработок на больших глубинах. Изобретение позволяет обеспечить устойчивость выработок при их заложении на глубине 600-1200 м. В забое возводят податливую крепь и одновременно нагнетают в закрепно пространство рыхлую смесь холодного битумно-минерального материала толщиной 250-450 мм. Затем через 8-12 сут производят нагнетание жидкой смеси битумо-минерального материала в упругодеформированную зону под давлением 1,5-3,0 атм. Способ эффективен как для прочной формы сечения выработок, так и для круглой. Ниличие в закрепном пространстве вязко-пластической оболочки из битумо-минерального материала улучшает взаимодействие конструкции крепи 1 с породным массивом благодаря равномерному распространению активных сил и создаднию единой системы крепь-массив. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11Л.

{51)5 Е 21 D !1 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BT0PGHOMY СВИДЕТЕЛЬСТВУ и.

) юг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4400815/24-03 (22) 30.03.88 (46) 30.12.90. Бюл. № 48 (75) Б. А. Джалагония и К. Б. Джалагония (53) 624.191.6 (088.8) (56) Авторское свидетельство СССР № 1025894, кл. Е 21 D 11/!О, 1982.

Авторское свидетельство СССР № 878944, кл. F 21 D ll/00, !978. (54) КОМБИНИРОВАННЫЙ СПОСОБ

ОХРАНЫ ГОРНЫХ ВЫРАБОТОК (57) Изобретение относится к подземному строительству и может быть использовано при поддержании капитальных горных выработок на больших глубинах. Изобретение позволяет обеспечить устойчивость вырабо2 ток при их заложении на глубине 600 — 1200 м

В забое возводят податливую крепь и одновременно нагнетают в закрепное простран.ство рыхлую смесь холодного битумо-минерального материала толщиной 250 — 450 мм.

Затем через 8 — 12 сут производят нагнетание жидкой смеси битумо-минерального материала в упругодеформированную зону под давлением 1,5 — 3,0 атм. Способ эффективен как для прочноЙ формы сечения выработок, так и для круглой. Наличие в закрепном пространстве вязко-пластической оболочки из битумо-минерального материала улучшает взаимодействие конструкции крепи

1 с породным массивом благодаря равномерному распространению активных сил и созданию единой системы крепь-массив.

2 ил.

1617242

Изобретение относится к горной промышленности и может быть использовано для охраны и поддержания капитальных выработок на глубоких горизонтах шахт и рудников.

Цель изобретения — обеспечение устойчивости капитальных выработок, расположенных на глубине 600 †12 м.

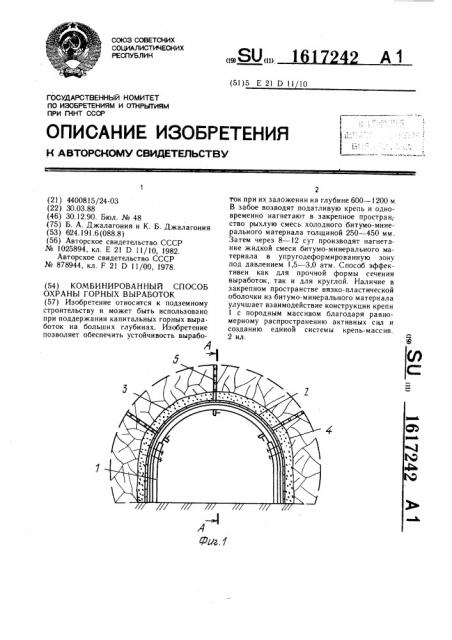

На фиг. 1 представлена выработка, поперечный разрез; на фиг. 2 — разрез А-А на фиг. .

Способ осуществляют следующим образом.

После одной заходки (отпала) породного забоя в выработке устанавливается (монтируется) крепь податливой конструкции 1, затем по мере возведения затяжки— опалубки 2 в закрепном пространстве по периметру крепи возводится (устраивается) . вязкопластическая оболочка 3 из рыхлой смеси битумо-минерального материала (ХБММ) толщиной слоя 250 — 450 мм, в последующем (после 8 — 12 сут) до стабилизации смещения породного контура выработки производится нагнетание жидкой смеси битумо-минерального материала (ХБММ) в напряженно-деформированную зону пород

4 под давлением 1,5 — 3 атм через перфорированную трубку кондуктора 5.

Путем одновременного и непосредственного возведения в забое выработки крепи податливой конструкции 1 и вязко-пластической оболочки 3 из рыхлой смеси ХБММ с последующим нагнетанием в напряженнодеформированную зону пород 4 жидкой смеси ХБММ достигается сохранение и восстановление естественной прочности в результате изоляции породного обнажения от шахтной атмосферы и склеивания сформированных в массиве трещин.

Кроме того, наличие в закрепном пространстве вязкопластической оболочки 3 улучшает взаимодействие конструкции крепи

1 с породным массивом, благодаря равномерному распространению активных сил и созданию единой системы крепь — массив.

Основными и определяющими условиями эффективности способа являются, толщина слоя вязкопластической оболочки 3 из рыхлой смеси ХБММ, равная 250 — 450 мм, и давление нагнетания жидкой смеси ХБММ в напряженно-деформированной зоне пород

4, равное 1,5 — 3,0 атм, при глубине размещения выработок 600 — 1200 м от дневной поверхности.

Учитывая также физико-механические свойства применяемых материалов (прочность, вязкость, адгезия, когезия и др.), 15 способ может быть использован как в статическом, так и динамическом полях напряжений.

В зависимости от геотехнических условий способ одинаково эффективен как для арочной формы сечения выработок, так и для круглой.

Формула изобретения

Комбинированный способ охраны горных у5 выработок, включающий возведение крепи и нагнетание битумо-минеральной смеси в закрепное пространство и неупругодеформированную зону пород, отличающийся тем, что, с целью обеспечения устойчивости выра боток, расположенных на глубине 600—

30 1200 м, крепь возводят податливой конструкции, а нагнетание ведут в два этапа, при этом сначала одновременно с ее возведением в закрепное пространство производят нагнетание рыхлой смеси холодного битумо-минерального материала и создают

35 слой толщиной 250 — 450 мм, а затем через

8 в 12 сут производят нагнетание в упругодеформированную зону под давлением

1,5 — 3,0 атм и используют при этом жидкую смесь битумо-минерального материала.

1617242

° ° ° ъ °

»ъ ° ° °

° ° 1 Ъ g

1 l °

° ° ° ° ° °

Составитель С. Бачурин

Ред а кто р H. Г ор ват Техред А. Кравчук Корректор Т. Колб

Заказ 4110 Тираж 381 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! 13035, Москва, Ж вЂ” 35, Раушская наб.. д. 4!5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
