Опора вращающегося барабана

Опора вращающегося барабана

Иллюстрации

Показать все

Реферат



Изобретение относится к вращающимся барабанам, нашедшим широкое применение в отрасли строительных материалов, горнометаллургической, химической промышленности и предназначенным для обработки сыпучих материалов. Целью изобретения является повышение надежности опоры вращающегося барабана. Опора содержит кольцевой амортизатор 5 с равномерно расположенными по цилиндрическим поверхностям основными выступами 7, выполненный с дополнительными выступами 8, расположенными симметрично основным с равномерным или неравномерным угловым шагом относительно основных выступов 7. Высота дополнительных выступов 8 меньше высоты основных. Угол установки дополнительных выступов 8 и их высота принимаются в зависимости от требуемой характеристики амортизатора 5. 2 ил.

соЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5l)5 F 27 В 7 22 б 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Ф1/2 7

ГОсудАРстВенный комитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4663910/31-33 (22) 30.0!.89 (46) 30.12.90. Бюл. № 48 (71) Днепродзержинский индустриальный институт им. М. И. Арсеничева (72) И. И. Бесценный и В. И. Бухбиндер (53) 666.94.04! (088.8) (54) ОПОРА ВРАШАЮШЕГОСЯ БАРАБАНА (57) Изобретение относится к вращающимся барабанам, нашедшим широкое применение в отрасли строительных материалов, горнометаллургической, химической промышленности и предназначенным для обработки

„„SU„„1617285 А 1

2 сыпучих материалов. Целью изобретения является повышение надежности опоры вращающегося барабана. Опора содержит кольцевой амортизатор 5 с равномерно расположенными по цилиндрическим поверхностям основными выступами 7, выполненный с дополнительными выступами 8, расположенными симметрично основным с равномерным или неравномерным угловым шагом относительно основных выступов 7. Высота дополнительных выступов 8 меньше высоты основных. Угол установки дополнительных выступов 8 и их высота принимаются в зависимости от требуемой характеристик амортизатора 5. 2 ил.

1617285

Изобретение относится к вращающимся печам, преимущественно для обжига це, ментного клинкера, и может быть применено в отрасли строительных материалов, хими1 ческой, металлургической и горнорудной промышленности.

Целью изобретения является повышение н аде ж ности опоры вра ща ющегос я барабана.

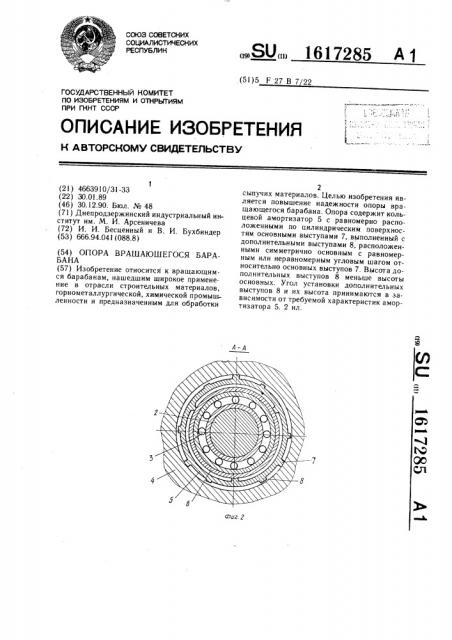

На фиг. 1 показана опора вращающегося барабана, общий вид; на фиг. 2 разрез А-А на фиг. 1 (в месте установки амортизатора).

Ролик 1 посажен на ось 2. На цапфах оси 2 установлены подшипники 3 в корпусе 4.

Амортизатор 5 установлен между корпусом 4 и предохранительным кольцом 6, которое расположено на наружных кольцах подшипников 3. Амортизатор 5 имеет основные выступы 7, которые с одинаковым угловым шагом поочередно расположены на внешней и внутренней цилиндрических поверхностях. Между соседними основными выступами 7 расположены дополнительные выступы 8 с высотой, меньшей высоты основных выступов 7. В целях универсальности дополнительные выступы 8 могут быть расположены и на внутренней поверхности ! амортизатора 5 со стороны действия внешней силы. Количество дополнительных выступов 8 при установке их на одной из поверхностей амортизатора 5 равняется числу основных выступов 7. При установке дополнительных выступов 8 на обеих поверхностях об, цее их число в два раза больше количества основных выступов 7. Уста,ювка дополнительных выступов 8 симметрична относительно основных выступов 7. Угловой

| шаг между дополнительными выступами 8 может быть равномерно чередующимися или отличным от равномерного. При равномерном шаге дополнительные выступы 8 расположены между соседними основными выступами 7 на одинаковом расстоянии.

При неравномерном шаге установки дополнительных выступов 8 они расположены на разном расстоянии от соседних основных выступов 7. Высота дополнительных выступов

8 и их угол установки относительно основных выступов 7 определяют упругую характеристику амортизатора 5. Чем выше будут дополнительные выступы 8 и ближе они буду расположены к основным, тем при мень

5 шем перемещении оси 2 относительно корпуса 4 они вступят в контакт с корпусом 4.

Когда дополнительные выступы 8 вступят в контакт с корпусом 4, жесткость упругого амортизатора увеличится. Варьируя этими

10 основными параметрами дополнительных выступов, можно получить требуемую упругую характеристику амортизатора 5.

Опора вращающегося барабана рабст".ет следующим образом.

Внешняя сила от ролика 1, цапфы осН 2, подшипников 3 с предохранительными кольцами 6 передается через основные выступы 7 амортизатора 5 корпусу 4 опоры. С увеличением перемещения оси 2 ролика 1 относительно корпуса 4 на величину, больше номинальной, в контакт вступают дополнительные выступы 8 упругого амортизатора 5.

Характеристика амортизатора 5 становится нелинейной.

При отрыве основных выступов 7 упругого амортизатора 5 от корпуса 4 или оси 2

25 с одновременными вступлениями в контакт с корпусом 4 или осью 2 дополнительных выступов 8 исключается возможность уменьшения жесткости амортизатора 5 и работы узла амортизации в чеконтролируемых режимах, -что способствует повышению надежности опоры вращающегося барабана.

Формула изобретения

Опора вращающегося барабана, содержащая ролик с осью. размещенной в корпусах подшипников, и установленные между подшипниками и их корпусами кольцевые амортизаторы с чередующимися выступами на цилиндрических внешних и внутренних поверхностях, отличающаяся тем, что, с целью повышения надежности опоры, каждый кольцевой амортизатор выполнен с дополнительными выступами, расположенными симметрично относительно основных выступов, с высотой, меньшей высоты ссновных выступов.

1617285

Составитель !. Петрова

Редактор Н. Горват Техред А. Кравчук Корректор М. 1аксимишинец

Заказ 41I2 Тираж 509 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1!3035, Москва, Ж вЂ” 35, Раушская наб., д. 4,5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, I 0 I
