Реферат



Изобретение позволяет повысить экономичность теплообменника при использовании тепла пара низкого потенциала. В вертикальном кожухе 1 размещен пучок теплообменных элементов 2 типа трубы в трубе. Внутренние трубы 3 теплообменных элементов 2 закреплены в периферийных трубных досках 4, а наружные трубы 5 - в промежуточных трубных досках 6 с образованием раздающего 7 и собирающего 8 коллекторов рабочей среды. В межтрубном пространстве 9 расположена перегородка, состоящая из двух соединенных между собой частей, одна из которых имеет форму кольца 10, расположенного под верхней промежуточной трубной доской 6 в контакте с внутренней поверхностью кожуха 1, а другая имеет форму цилиндра 11, охватывающего центральную часть теплообменных элементов 2 и установленного с зазором относительно нижней промежуточной трубной доски 6. Между верхней доской 6 и кольцом 10 расположен патрубок 12 подвода пара, а патрубок 13 отвода пара расположен под нижней доской 4. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я>s F 28 07/00, 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

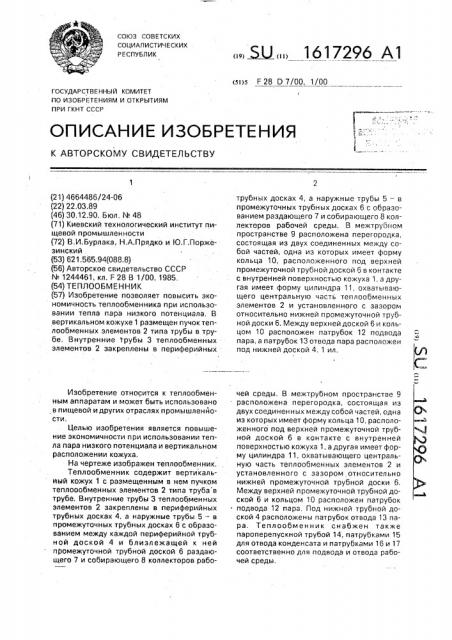

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4664486/24-06 (22) 22.03.89 (46) 30,12.90, Бюл, ¹ 48 (71) Киевский технологический институт пищевой промышленности (72) В.И.Бурлака,. Н,А.Прядко и Ю.Г.Поржезинский (53) 621.565.94(088.8) (56) Авторское свидетельство СССР

¹ 1244461, кл. F 28 В 1/00, 1985. (54)ТЕПЛООБМЕННИК (57) Изобретение позволяет повысить экономичность теплообменника при использовании тепла пара низкого потенциала, В вертикальном кожухе 1 размещен пучок теплообменных элементов 2 типа трубы в трубе, Внутренние Трубы 3 теплообменных элементов 2 закреплены в периферийных

Изобретение относится к теплообменным аппаратам и может быть использовано в пищевой и других отраслях промышленйости.

Целью изобретения является повышение экономичности при использовании тепла пара низкого потенциала и вертикальном расположении кожуха.

На чертеже изображен теплообменник.

Теплообменник содержит вертикальный кожух 1 с размещенным в нем пучком теплоообменных элементов 2 типа труба в трубе, Внутренние трубы 3 теплообменных элементов 2 закреплены в периферийных трубных досках 4, а наружные трубы 5 — в промежуточных трубных досках 6 с образованием между каждой периферийной трубной доской 4 и близлежащей к ней промежуточной трубной доской 6 раздающего 7 и собирающего 8 коллекторов рабо,,!Ж,, 1617296 А1 трубных досках 4, а наружные трубы 5 — в промежуточных трубных досках 6 с образованием раздающего 7 и собирающего 8 коллекторов рабочей среды. В межтрубном пространстве 9 расположена перегородка, состоящая из двух соединенных между собой частей; одна из которых имеет форму кольца 10, расположенного под верхней промежуточной трубной доской 6 в контакте с внутренней поверхностью кожуха 1, а другая имеет форму цилиндра 11, охватывающего центральную часть теплообменных элементов 2 и установленного с зазором относительно нижней промежуточной трубной доски 6. Между верхней доской 6 и кольцом 10 расположен патрубок 12 подвода пара, а патрубок 13 отвода пара расположен под нижней доской 4. 1 ил, чей среды. В межтрубном пространстве 9 расположена перегородка, состоящая из двух соединенных между собой частей, одна из которых имеет форму кольца 10, расположенного под верхней промежуточной трубной доской б в контакте с внутренней поверхностью кожуха 1, а другая имеет форму цилиндра 11, охватывающего центральную часть теплообменных элементов 2 и установленного с зазором, относительно нижней промежуточной трубной доски 6, Между верхней промежуточной трубной доской 6 и кольцом 10 расположен патрубок

- подвода 12 пара. Под нижней трубной доской 4 расположены патрубок отвода 13 пара. Теплообменник снабжен также пароперепускной трубой 14, патрубками 15 для отвода конденсата и патрубками 16 и 17 соответственно для подвода и отвода рабочей среды.

1617296

Теплообменник работает следующим

;образом.

Рабочую среду (нагреваемую жидкость), подают в кольцевые каналы теплообменных элементов 2 через патрубок 16 и раздающий коллектор 7, которая нагревается в кольцевых каналах и выходит из них через собира,ющий коллектор 8 и патрубок 17, Греющий пар подается в межтрубное пространство 9 через патрубок 12, огибает перегородку, через пароперепускную трубу

14 поступает во внутренние трубы 3 теплообменных элементов 2 и далее через патрубок 13 выводится из теплообменника, Использование изобретения уменьшает гидравлическое сопротивление движению пара, устраняет вибрацию труб 3 и 5, возникающую за счет значительной его скорости, снижает металлоемкость теплообменника и использует вторичные энергоресурсы — низкопотенциальн ый пар, Формула изобретения

Теплообменник, содержащий кожух с размещенным в нем пучком теплообменных элементов типа труба в трубе, внутренние трубы которых закреплены в периферийных трубных досках, а наружные — в промежу( (точных трубных досках с образованием между каждый периферийной трубной доской и близлежащей в ней промежуточной трубной доской раздающего и собирающего

5 коллекторов рабочей среды, перегородку, расположенную в межтрубном пространстве, пароперепускную трубу, патрубки подвода и отвода пара и отвода конденсатора, отличающийся тем, что, с целью

10 повышения экономичности при использовании тепла пара низкого потенциала в вертикальном расположении кожуха, перегородка выполнена составной из двух соединенных между собой частей, одна из

15 которых имеет форму кольца, расположенного под верхней промежуточной трубной доской в контакте с внутренней поверхностью кожуха, а другая имеет форму цилиндра, охватывающего центральную часть

20 теплообменных элементов и установленного с зазором относительно нижней промежуточной трубной доски, при этом парубОк подвода пара расположен между верхней промежуточной трубной доской и кольцом, 25 а патрубок отвода пара — под нижней трубной доской.
