Трубчатый спиральный теплообменник

Трубчатый спиральный теплообменник

Иллюстрации

Показать все

Реферат



Изобретение позволяет снизить металлоемкость и интенсифицировать теплообмен. Теплообменник содержит сердечник 1, на котором навиты в несколько слоев теплообменные трубы 2. Трубы 2 заключены в обечайку 3, с наружной стороны которой выполнена спиральная канавка, а с внутренней стороны - ответный ей спиральный выступ, входящий в зазор между витками внешнего слоя труб 2. В спиральной канавке расположен уплотняющий шнур 4, выполненный из проволоки и закрепленный на обечайке 3 с помощью пайки или сварки. 1 з.п. ф-лы, 1 ил.

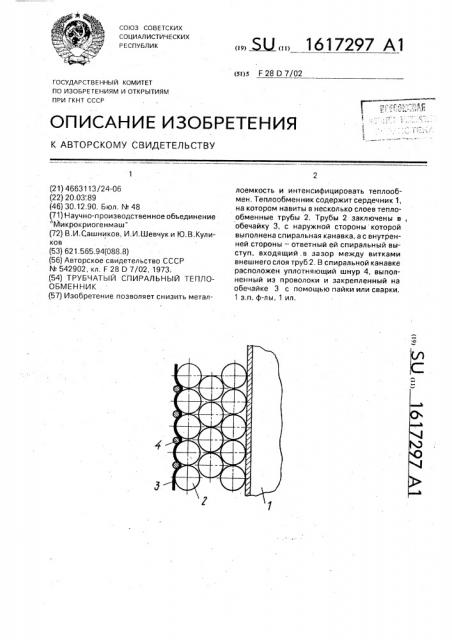

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 28 0 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4663113/24-06 (22) 20,03:89 (46) 30.12.90. Бюл. ¹ 48 (71) Научно-производственное объединение

"Микрокриогенмаш" (72) В,И.Сашников, И.И.Шевчуки Ю.В.Куликов (53) 621,565.94(088.8) (56) Авторское свидетельство СССР

¹542902,,кл, F 28 0 7/02, 1973. (54) ТРУБЧАТЫЙ СПИРАЛЬНЫЙ ТЕПЛООБМЕННИК (57) Изобретение позволяет снизить метал. Ы» 1617297 А1 лоемкость и интенсифицировать теплообмен, Теплообменник содержит сердечник 1, на котором навиты в несколько слоев теплообменные трубы 2, Трубы 2 заключены в, обечайку 3, с наружной стороны которой выполнена спиральная канавка, а с внутренней стороны — ответный ей спиральный выступ, входящий.в зазор между витками внешнего слоя труб 2. В спиральной канавке расположен уплотняющий шнур 4, выполненный из проволоки и закрепленный на обечайке 3 с помощью пайки или сварки.

1 з.п. ф-лы, 1 ил.

1617297

Составитель М,Косоротов

Техред М.Моргентал Корректор О.Кравцова

Редактор Н.Горват

Заказ 4113 Тираж 549 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к теплообмен,ным аппаратам и может быть использовано,, например, в криогенной технике.

Целью изобретения является снижение металлоемкости и интенсификация тепло,обмена.

На черетеже показан описываемый теп( лообменник.

Теплообменник содержит сердечник 1, на котором навиты в несколько слоев теплообменные трубы 2, снабженные проволочным спиральным оребрением. Трубы 2 заключены в обечайку 3, с наружной стороны которой выполнена спиральная канавка, а с внутренней стороны, — ответный ей спиральный выступ, входящий в зазор между витками внешнего слоя труб 2, В спиральной канавке расположен уплотняющий шнур 4, выполненный, например, из проволоки и закрепленный на обечайке 3 с помощью пайки или сварки, Теплообменник роаботает следующим

|образом.

Среда межтрубного пространства, пе, ремещаясь между сердечником 1 и обечайкой 3, омывает трубы 2 в поперчном ,направлении и обменивается при этом теплом с теплоносителем, протекающим по

,трубам 2. Поджатие при этом обечайки 3 к внешнему слою труб 2 с помощью шнура 4 обеспечивает надежное уплотнение зазора между трубами 2 и обечайкой 3 и исключает переток среды межтрубного пространства

5 через указанный зазор, что приводит к интенсификации теплообмена, Кроме того, размещение шнура 4 с наружной стороны обечайки 3 позволяет выполнить обечайку более тонкой и снизить за

10 счет этого металлоемкость конструкции, Формула изобретения

1. Трубчатый спиральный теплообменник, содержащий сердечник с навитыми на

15 него в несколько слоев трубами, снабженными проволочным спиральным оребрением и заключенными в обечайку и уплотняющий шнур, отличающийся тем, что, с целью снижения металлоемкости

20 и интенсификации теплообмена, на обечайке выполнена с наружной стороны спиральчая канавка, с внутренней стороны— отвесный спиральный выступ, входящий в зазор между витками внешнего слоя труб, а

25 уплотняющий шнур располо>кен s спиральной канавке с наружной стороны обечайки.

2. Теплообменник по п.1, о т л и ч а юшийся тем, что шнур выполнен из проволоки, жестко закрепленной на обечайке.
