Способ неразрушающего металлографического контроля

Способ неразрушающего металлографического контроля

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающим методам контроля, в частности, микроструктуры крупногабаритных и дорогостоящих изделий и металлоконструкций. Целью изобретения является упрощение способа контроля. Изобретение предусматривает подготовку шлифа на изделии, травление, снятие отпечатка с микроструктуры и исследование ее под микроскопом. Новым в способе является то, что отпечаток микроструктуры получают на образце-свидетеле из полимерного материала, предварительно смоченного растворителем для растворения его поверхности. Изобретение позволяет исключить операцию электрополирования, напыления и снятия реплик.

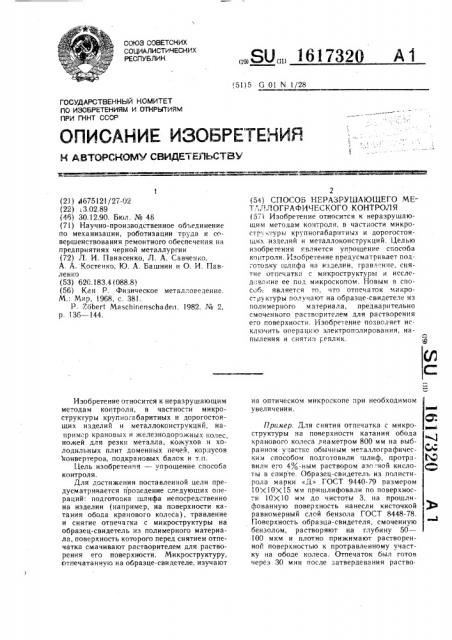

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU,,„161732(j (51) 5 G 01 М 1/28

ОПИСАНИЕ ИЗОБРЕТЕНИР

H ABTGPCHQMV СВИДЕ1 ЕЛЬЮ ГВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ

ПРИ ГКНТ СССР (21) A675121/27-02 (22); 3.02.89 (46) 30.12.90. Бюл. № 48 (71) Научно-производственное объединение по механизации, роботизации труда и совершенствования ремонтного обеспечения на предприятиях черной металлургии (72) Л. И. Панасенко, Л. А. Савченко, A. A. Костенко, Ю. А. Башнин и О. И. Павленко (53) 620.183.4 (088.8) (56) Кгн Р. Физическое металловедение.

M.: Мир, 1968, с. 381.

Р. "obert Maschirienschaden. 1982. ¹ 2, р. 136 — 144.

Изобретение относится к неразрушающим методам контроля, в частности микроструктуры крупногабаритных и дорогостоящих изделий и металлоконструкций, например крановых и железнодорожных колес, ножей для резки металла, кожухов и холодильных плит доменных печей, корпусов конвертеров, подкрановых балск и т.п.

Цель изобретения — упрощение способа контроля.

Для достижения поставленной цели предусматривается проведение следующих операций: подготовка шлифа непосредственно на изделии (например, на поверхности катания обода кранового колеса), травление и снятие отпечатка с микроструктуры на образец-свидетель из полимерного материала, поверхность которого перед снятием отпечатка смачивают растворителем для растворения его поверхности. Микроструктуру, отпечатанную на образце-свидетеле, изучают

2 (54) СПОСОБ НЕРАЗРУШАЮЩЕГО МЕТ.".ЛЛОГРАФИЧЕСКОГО КОНТРОЛЯ (571 Изобретение относится к неразрушающим методам контроля, в частности микростг.ктуры крупногабаритных и дорогостоящих изделий и металлоконструкций. Целью изобретения является упрощение способа контроля. Изобретение предусматривает под,;отовку шлифа на изделии, трав,". Hèå, снятие отпечатка с микроструктуры и исслед<:в,":ние ее под микроскопом. Новым в способ:; является то, что отпечаток микроструктуры получают на образце-свидетеле из полимерного материала, предварительно смоченного растворителем для растворения е"o поверхности. Изобретение позволяет исключить операци Î электрополирования, напыления и снятия реплик. на оптическом микроскопе при необходимом увеличении.

С

Пример. Для снятия отпечатка с микроструктуры на поверхности катания обода кранового колеса диаметром 800 мм на выбранном у.-;астке обычным металлографичес- С ким способом подготовили шлиф, протра- ) вили его 400-ным раствором азо,-ной кисло- < ты в спирте. Образец-свидетель из полистирола марки <Д» ГОСТ 9440-79 размером

10Х10<15 мм пришлифовали по поверхности 0X10 мм до чистоты 3, на прошлифованную поверхность нанесли кисточкой,фЭ равномерный слой бензола ГОСТ 8448-78.

Поверхность образца-свидетеля, смоченную бензолом, растворяют на глубину 50—

100 мкм и плотно прижимают растворенной поверхностью к протравленному участку на ободе колеса. Отпечаток был готов через 30 мин после затвердевания раство1617320

Формула изобретения

Составитель В. Жуков

Редактор М. Келемеш Техред А. Кравчук Корректор Н. Ревская

Заказ 4114 . Тираж 497 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-из11ательский комбинат «Патент», г. Ужгород, ул. Гагарина, !01 р нного слоя образца-свидетеля. После этог образец-свидетель легко снимается с контр лируемого участка. Микроструктуру, отпеч танную на образце-свидетеле из полистир ла, контролировали на оптическом микроскопе при увеличении Х100 и Х500.

Использование предложенного способа упроща ет технологию контрол я м и кроструктуы на изделиях, металлоконструкциях, нос ольку отпадает необходимость в электроолировании контролируемого участка, ислючается напыление и снятие реплик с микоструктуры.

Способ неразрушающего металлографического контроля, включающий получение шлифа непосредственно на изделии, травление, снятие отпечатка и исследование структуры под микроскопом, отличающийся тем, что, с целью упрощения контроля, отпечаток снимают на образце-свидетеле из по10 лимерного материала, поверхность которого перед снятием отпечатка смачивают растворителем, а исследование структуры ведут под оптическим микроскопом.
