№ 16174

Класс 61 а, 12

ППТ(=tlT НП 83QEPETDÖИЙ

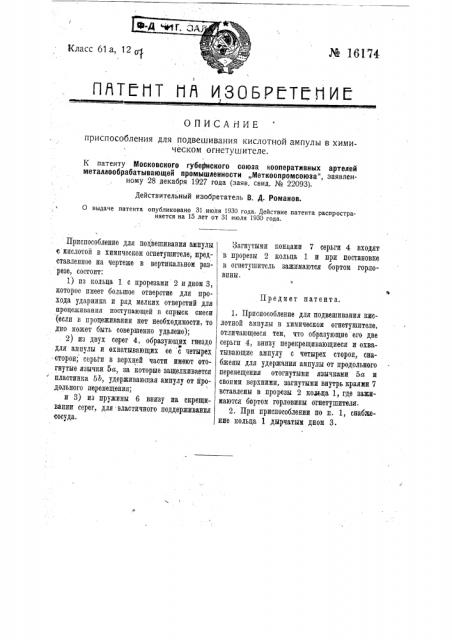

ОПИСАНИЕ приспособления для подвешивания кислотной ампулы в химическом огнетушителе.

К патенту Московского губернского союза кооперативных артелей металлообрабатывающей промышленности „Меткоопромсоюза", заявленному 28 декабря 1927 года (заяв. свид, ¹ 22093).

Действительный изобретатель В. Д. Романов

О выдаче патента опубликовано 31.июля 1930 года. Действие патента распространяется на 15 лет от 31 июля 1930 года.

Предмет патента.

Приспособление для по(вешивания ампулы е кислотой в химическом огнетушителе, представленное на чертеже в вертикальном разрезе, состоит:

1) из кольца 1 с прорезами 2 идиом 3, которое имеет большое отверстие для прохода ударника и ряд мелких отверстий для процеживания поступающей р спрыск смеси (если в процеживанни нет необходиыости, то дно может быть совершенно удивлено); . 2) из двух серег 4, образующих гнездо для ампулы и охватывающих ее с четырех сторон; серьги в верхней части имеют отогнутые язычки 5а, за которые защелкивается

" пластинка 5Ь, удерживающая ампулу от йродольного перемещения; и 3) из пружины 6 внизу на скрещивании серег, для эластичного поддерживания сосуда.

Загнутыми концами 7 серьги 4 входят в прорезы 2 кольца 1 и при постановке в огнетушитель зажиыаются бортоы горловины.

1. Приспосооление для подвешивания кислотной ампулы в химическом огнетушителе, отличающееся тем, что образующие его две серьги 4, внизу перекрещивающиеся и охватывающие ампулу с четырех сторон, снабжены для удержания ампулы от продольного перемещения отогнутыми язычками 5а и своими верхними, -загнутыыи внутрь краями 7 вставлены в прорезы 2 кольца 1, где зажимаются бортом горловины огнетушителя.

2. При приспособлении по п. 1, снабжение кольца 1 дырчатым дном 3.

Б патенту Московского губернского союзакооперативных артелей металлообрабатывающей, промышленности, Меткоопромсоюза" № 16174
