Высоковольтный изолятор полищука для электроизгороди

Высоковольтный изолятор полищука для электроизгороди

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике, а именно к высоковольтным изоляторам, и может быть использовано в защитных заграждениях электросигнализационных систем. Цель изобретения - повышение надежности закрепления токопровода, повышение электрической прочности и уменьшение материалоемкости. Изолятор состоит из эллипсообразного фланца 1, сопряженного с изоляционным корпусом 3 с ребрами 4 с острыми кромками. Выступы 9 и 10 в виде защелки обеспечивают удержание провода в центральном пазу 8. Применение изобретения позволяет снизить материалоемкость и повысить надежность защиты заграждений. 3 ил.

СОЮЗ СаЕЕТСНИХ

Ц

РЕСПУБЛИК »А23.3-з .и д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ МОМИТЕТ по изоБРетениям и отнРытиям пРИ Гннт сссР

К ASTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4418628/24-07 (22) 03.05 ° 88 (46) 30.12 ° 90. Вюл. У 48 (75) В.Н.Полищук (53) 621. 315 (088.8) (56) Авторское свидетельство СССР

N 1385149, кл. Н 01 В 17/24, 1986 ° (54) BhlCOKOBOJlbTHbN ИЗОЛЯТОР ПОЛИ01УКА

ДЛЯ ЗЛЕКТРОИЗГОРОДИ (57) Изобретение относится к электротехнике, а именно к высоковольтным изоляторам, и МохВТ быть использовано в защитных заграждениях злектросигна„„SU„„1617465 А 1

2 лиэационных систем. Цель изобретения — повышение надежности закрепления токопровода, повышение электрической прочности и уменьшение материалоемкости . Изолятор состоит из эллипсообраэного фланца 1, сопряженного с изоляционным корпусом 3 с ребрами 4, с острыми кромками. Выступы 9 и 10 в виде защелки обеспечивают удержание провода в центральном пазу 8. Применение изобретения позволяет снизить материалоемкость и повысить надежность защиты эагра:кдений. 3 ил .

16ll 7465 высокую электрическую прочность изолятора в условиях увлажнения и загряз нения, Головка с защелкой и эллипсообраэный фланец обеспечивают минимальную материалоемкость изолятора, сохраняя при этом свои механические характеристики.

Формула и з обре т е н и я

Составитель В.Трифонов

Редактор А.Ревин Техред Л.Олийнык Корректор С.Черни

Заказ 4120 Тираж 435 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Изобретение относится к электротехнике, а именно к высоковольтным изоляторам, и может быть использовано в защитных заграждениях электросиг5 нализационных систем.

Цель изобретения — повышение надежности закрепления токопровода, повышение электрической прочности и уменьшение материалоемкости, 1О

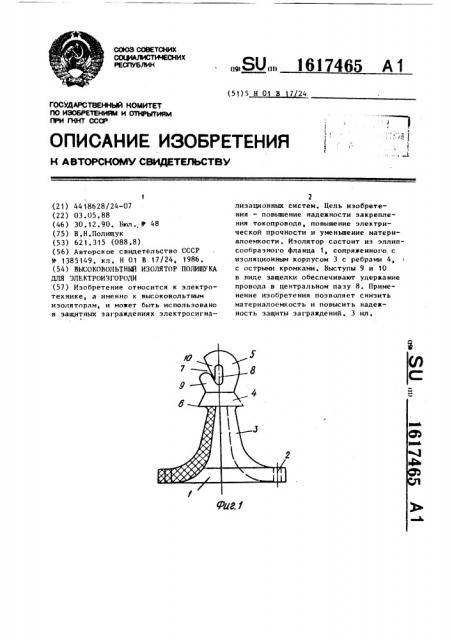

На фиг.1 изображен предлагаемый изолятор, общий вид; на фиг.2то же вид сбоку; на фиг.3 — то же вид сверху.

Изолятор состоит из узла крепления к опоре в виде эллипсообразного фланца 1 с отверстиями 2 и сопряженного с ним полого конического изоляционного корпуса 3 с ребрами 4. Верхняя поверхность ребра сопряжена с головкой 5, в которой выполнен вводный паз 7 и центральный паз 8. Выступы 9 и 10 в виде защелки обеспечивают надежное удержание провода в центральном пазу. t5

Изолятор работает следующим образом.

Колоколообразные ребра 4 выполнены с острыми кромками, что обеспечивает

Высоковольтный изолятор для электроизгороди, содержащий полый конический изоляционный корпус с ребрами, сопряженный с узлом крепления к опоре и головкой для закрепления токопровода, отличающийся тем, что, с целью повьипения надежности закрепления токопровода, повышения электрической прочности и уменьшения материалоемкости, в головке выполнены пазы и выступы переменного сечения, образующие защелки, при этом ребра имеют колоколообразную форму с острыми кромками и со стороны, противоположной головке, плавно переходят в эллипсообраэный фланец с отверстиями для крепления.
