Реферат



Изобретение относится к электротехнике и может быть использовано при разделении сред с большими перепадами давлений. Цель изобретения - повышение надежности. Электрический ввод содержит втулку 1, эластичные уплотнения 2 из электроизоляционного материала, токопроводящие стержни 3 с уплотняющими упорами в виде неподвижного конуса 4 с одной стороны стержня, а с другой стороны стержня-в виде резьбового конуса 5. При этом вершины конусов 4 и 5 направлены встречно, а их наружные диаметры больше диаметра отверстия во втулке 1. 1 ил.

союз советских ксгввлик

„„SU„„1 17466 А 1 (51)5 Н 01 В 17/26

1 t с

OllHCAHHE ИЗОБРКтениЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

AK YAAPGTBEHHblA KOMHTET пО изоБРетениям и ОтнРытиям

ПРИ ГННт СССР (21) 4365891/24-07 (22) 06. 11.87 (46) 30.12.90. Бюп. Ф 48 (7 1) Ленинградское производственное электромашиностроительное объединение

"Электросила" им. С.М.Кирова (72) В .Е.Ьочаров и Б.Н.Кошаровский (53) 621.315 (088.8) (56) Патент Великобритании В 1557998, кл, Н 01 В 17/26, 1972, (54) ЭЛЕКТРИЧЕСКИЙ ВВОД (57) Изобретение относится к электротехнике и может быть использовано г при разделении сред с большими перепадами давлений. Цель изобретения повышение надежности, Электрический ввод содержит втулку, эластичные уплотнения иэ электроиэоляционного материала, токопроводящие стержни 3 с уплотнякщими упорами в виде неподвижного конуса 4 с одной стороны стержня, а с другой стороны стержня— в виде реэьбового конуса 5, При этом вершины конусов 4 и 5 направлены встречно, а их наружные диаметры больше диаметра отверстия во втулке. I ил.

1617466

ЗО

При эксплуатации электрического ввода на токопроводящий стержень 3, а точнее на упоры — конусы 4 и 5, Составитель Ю. Кротов

Редактор A.Ðåâèí Техред д.Олийнык Корректор Л. Бескид

Заказ 4120 Тираж 437 Подписное

ВПИИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101

Изобретение относится к электротехнике, а именно к устройствам электрических вводов к аппаратам, работающим в морской воде в системах управления механизмами глубоководных .5 аппаратов.

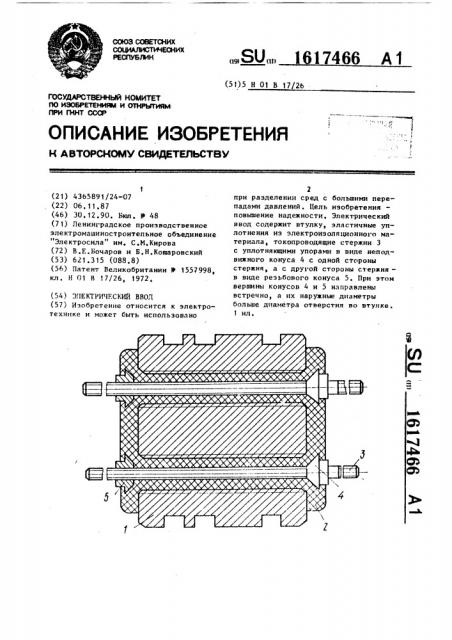

Цель изобретения — расширение функциональных воэможностей и повышение надежности электрического ввода, На чертеже изображен электрический ввод, общий вид в paspese.

Электрический ввод содержит корпус 1, герметиэирующий элемент 2 из изоляционного материала, токопро водящие стержни 3 с упорами, выполненньачи с одной стороны стержня 3 в виде неподвижного усеченного конуса 4, а с другой стороны стержня 3— в виде усеченного конуса 5 с резьбовым отверстием. При этом меньшее основание конусов 4 и 5 направлены к корпусу ввода, а их наружные диаметры больше диаметра отверстия в корпусе 1. Герметизирукщий элемент 2 25 охватывает токопроводящие стержни 3 вместе с упорами — конусами 4 и 5.

Электрический ввод работает следующим образом. действует переменное давление, пытаясь сместить их в продольном (вдоль оси) направлении в ту или иную сторону, но благодаря тому, что наружный диаметр упоров больше внутреннего диаметра отверстия в корпусе 1, происходит обжатие эластичного уплотнения со стороны большего давления и упор этого уплотнения в корпус 1, что увеличивает герметичность электрическего ввода.

Формула и з обретения

Электрический ввод, содержащий корпус с отверстиями, установленные . B них с зазором токопроводящие стержни с коническим неподвижным упором с одного из торцов корпуса и подвижным упором с другой, соединенным с токопроводящим стержнем резьбовым соединением, и заполняющий отверстие в корпусе герметизирующий элемент, отличающийся тем, что, с целью повышения надежности, подвижный упор выполнен в виде усеченного конуса, меньшим основанием обращенным к корпусу, при этом на внутренней по верхности отверстия и на части дпины токо. 11оводлщгх .стержней между упорами ы>loJIHpна резьба, а герметнзнрующий .>л:.1 «r расположен в зазорах и охнатыв:1ет каждый токочроводящнй стерж: пь гместе с упорами,
