Электрический выключатель

Электрический выключатель

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике, в частности к электрическим коммутационным аппаратам для замыкания и размыкания цепей, срабатывающим от воздействия перемещающегося объекта, и может быть использовано в качестве блокирующего устройства и устройства, фиксирующего перемещение узлов и деталей механизмов. Цель изобретения - повышение надежности. Электрический выключатель содержит неподвижный цилиндрический контакт 2 и подвижный контакт 3, выполненный в виде подпружиненного гибкого многожильного тросика, установленного соосно с неподвижным контактом. Перемещающийся объект через управляющий элемент 5 вызывает деформацию тросика 3, отдельные гибкие элементы которого расплетаются и изгибаются в разные стороны от оси гибкого тросика, образуя электрическое соединение с неподвижным контактом. Повышение надежности обеспечивается за счет увеличения площади электрического контакта. 1 ил.

СОЮЗ СОВЕ ТСКИХ социАлистических

РЕСПУВЛИК гя)5 H 01 Н 13/52

ГОСУДАРСТВЕННЫЙ КОМИТГТ

ПО ИЗОВРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5 (21) 4486842/24-07 (22) 26.09,88 (46) 30.12.90. Бюл. ¹ 48 (75) В.Е.Абросимов и М.П.Абросимова (53) 621,316.542.3(088.8) (56) Авторское свидетельство СССР

¹ 11223344888888, кл. Н 01 Н 13/52, 1982. (54) ЭЛЕКТРИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ (57) Изобретение относится к электротехнике, в частности к электрическим коммутационным аппаратам для замыкания размыкания цепей, срабатывающим от воздействия перемещающегося обьекта, и может быть использовано в качестве блокирующего устройства и устройства. фиксирующего перемещение узлов и дета,, Я2„, 1617479 Al лей механизмов. Цель изобретения — повышение надежности. Электрический выключатель содержит неподвижный цилиндрический контакт 2 и подвижный контакт 3, выполненный в виде подпружиненного гибкого многожильного тросика, установленного соосно с неподвижным контактом, Перемещающийся обьект через управляющий элемент 5 вызывает деформацию тросика, отдельные гибкие элементы которого расплетаются и изгибаются в разные стороны от оси гибкого тросика, образуя электрическое соединение с неподвижным контактом. Повь шение надежности обеспечивается за счет увеличения площади электрического контакта. 1 ил.

1617479

Составитель Ю.Смирнов

Техред М,Моргентал Корректор Н.Ревская

Редактор А,Ревин

Заказ 4121 Тираж 459 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинаг "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к электротехнике, в частности к электрическим коммутационным аппаратам для замыкания и размыкания цепей, срабатывающим от воздействия перемещающегося объекта, и может быть использовано в качестве блокирующего устройства и устройства, фиксирующего перемещение узлов и деталей механизмов.

Цель изобретения — повышение надежности электрического выключателя.

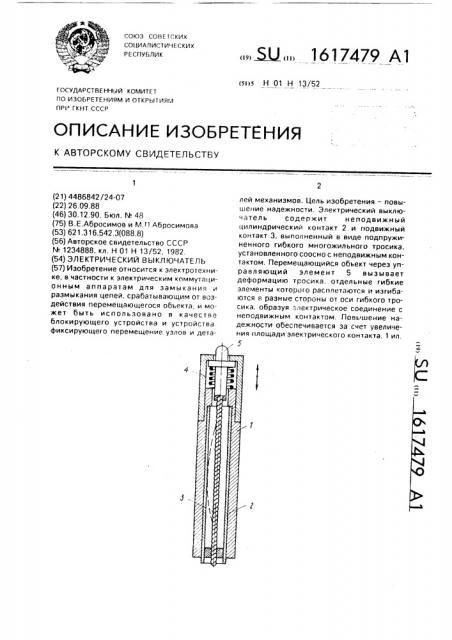

На чертеже изображен электрический выключатель, общий вид.

Электрический выключатель содержит корпус 1 с размещенными в нем сооано неподвижным цилиндрическим контактом 2 и подвижным контактом 3, выполненным в виде гибкого многожильного тросика, подпружиненного пружиной 4 и соединенного с управляющим элементом 5.

Электрический выключатель работает следующим образом.

Перемещающийся объект, воздействуя на выступающий из корпуса 1 управляющий элемент 5, перемещает его, вызывая деформацию гибкого тросика, у которого отдельные гибкие элементы расплетаются и изгибаются в разные стороны от оси гибкого тросика, образуя электрическое соединение с неподвижным контактом 2. При устране5 нии усилия с управля ощего элемента 5 под действием пружины 4 все подвижные детали занимают исходное положение.

Выполнение упругого элемента в виде гибкого подпружиненного многожильного

10 тросика повышает площадь электрического контакта, повышая надежность в работе.

Формула изобретения

Электрический выключатель, содержа15 щий неподвижный цилиндрический контакт и подвижный контакт, выполненный в ви,, е упругого элемента, установленного соосно с неподвижным контактом, расположенные в корпусе, в котором также установлен уп20 равляющий элемент, связанный с одним концом подвижного контакта, другой конец которого закреплен в неподвижной опоре, отличающийся тем, что, с целью повышения надежности, подвижный кон25 такт выполнен в виде гибкого подпружиненного многожильного тросика.
