Реферат



Класс 7а, 1

И 16180

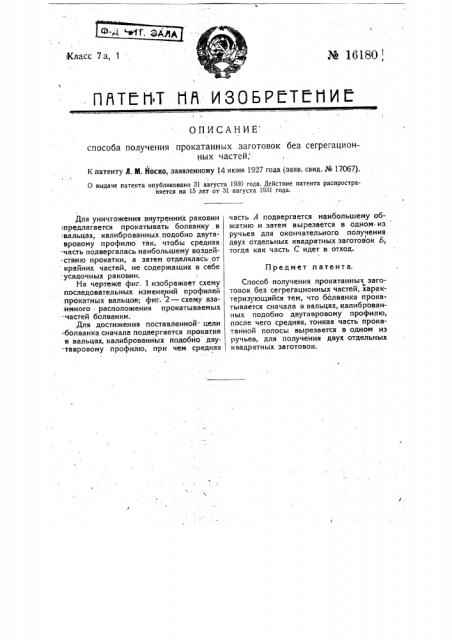

ПЛТЙНТ НЙ И306РЕТЕНИЙ

ОПИСАНИЕ способа получения прокатанных заготовок без сегрегационных частей:

К патенту Л. М. Йоско, заявленному 14 июня 1927 года (заяв. свид. № 17067).

О выдаче патента опубликовано 31 августа 1930 года. Действие патента распространяется на 15 лет от 31 августа 1931 года.

Предмет патента.

Для уничтожения внутренних раковин ..предлагается прокатывать болванку . в

;.вальцах, калиброванных подобно двутавровому профилю так, чтобы средняя

"часть подвергалась наибольшему воздей° ствию прокатки, а затем отделялась от крайних частей, не содержащих в себе усадочных раковин.

На чертеже фиг. 1 изображает схему последовательных изменений профилей .прокатных вальцов; фиг. 2 — схему вза:имного: расположения прокатываемых

-частей болванки.

Для достижения поставленной- цели

-болванка сначала подвергается прокатке в вальцах, калиброванных подобйо двутавровому профилю, при чем средняя часть А подвергается наибольшему обжатию и затем вырезается в одном- из ручьев для окончательного получения

I двух отдельных квадратных заготовок Б, тогда как часть С идет в отход.

Способ получения прокатанных заго. товок без сегрегационных частей, характеризующийся тем, что болванка прокатывается сначала в вальцах, калиброванных подобно двутавровому профилю, после чего средняя, тонкая часть прокатанной полосы вырезается в одном из ручьев, для получения двух отдельных квадратных заготовок.
