Устройство для подсчета овец

Устройство для подсчета овец

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству . Цель изобретения - повышение надежности работы устройства для подсчета овец. Устройство содержит раскол 1, внутри которого перед его выходом размещен датчик счетного механизма. Датчик выполнен в виде подпружиненного рычага 2, обеспечивающего замыкание контактов счетного механизма . Выход 4 раскола 1 выполнен зигзагообразным . Рычаг 12 установлен в стенке раскола, проходящей через полость первого изгиба зигзагообразного выхода 4. При работе устройства овцы проходят через зигзагообразный выход 4 раскола 1 и нажимают на подпружиненный рычаг 2. Счетный механизм срабатывает. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 А 01 К 29 00

О САН Е ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4462776/15 (22) 18.07.88 (46) 07.01.91. Бюл. № 1 (75) С. Т. Искаков (53) 619.636.083(088.8) (56) Авторское свидетельство СССР № 1325537, кл. G 06 М 3/08, 1986. (54) УСТРОЙСТВО ДЛЯ ПОДСЧЕТА

ОВЕЦ (57) Изобретение относится к сельскому хозяйству. Цель изобретения — повышение надежности работы устройства для подсчета

„„SU„„1618359 А1

2 овец. Устройство содержит раскол 1, внутри которого перед его выходом размещен датчик счетного механизма. Датчик выполнен в виде подпружиненного рычага 2, обеспечивающего замыкание контактов счетного механизма. Выход 4 раскола 1 выполнен зигзагообразным. Рычаг 12 установлен в стенке раскола, проходящей через полость первого изгиба зигзагообразного выхода 4. При работе устройства овцы проходят через зигзагообразный выход 4 раскола 1 и нажимают на подпружиненный рычаг 2. Счетный механизм срабатывает. 2 ил.

1618359 формула изобретения.

А-Д

Составитель С. Исаков

Редактор М. Бланар Те хред А. Кр а вчу к Корректор С. Шевкун

Заказ 4 Тираж 396 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 1О1

Изобретение относится к сельскому хозяйству, в частности к устройствам для подсчета овец.

Цель изобретения — повышение надежности работы устройства.

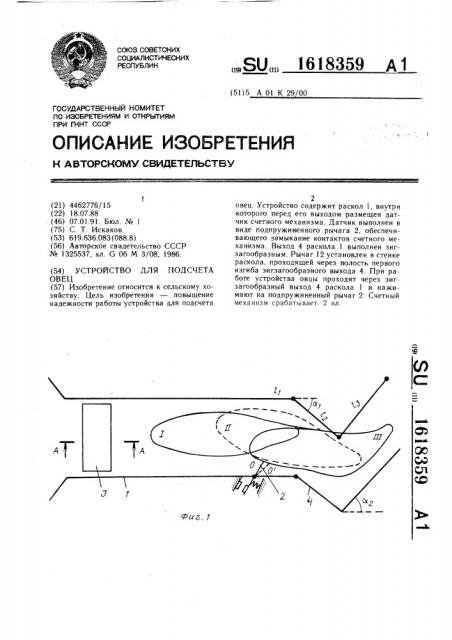

На фиг. 1 изображено устройство для подсчета овец; на фиг. 2 — разрез А — А на фиг. 1.

Устройство содержит раскол 1, внутри которого перед его выходом размещен датчик счетного механизма (не показан). Датчик выполнен в виде подпружиненного рычага 2, обеспечивающего замыкание контактов 3 счетного механизма. Расположенное внутри раскола плечо рычага 2 выполнено в виде заслонки. Выход 4 раскола 1 выполнен зигзагообразным. Рычаг 2 установлен на той стенке раскола, которая расположена в плоскости, проходящей через полость первого изгиба зигзагообразного выхода. Во входной части раскола имеется прямоугольное углубление. При длине 1 овцы длина li участка должна быть не менее 21. Длина 12 участка должна быть (0,3 — 0,5)!. Длина lз участка должна быть (0,2 — 0,4) l. Углы поворота

35 (ni(40, 40 (а2<45 .

Устройство работает. следующим образом.

При отсутствии овцы в расколе подвижный контакт под действием рычага отведен от неподвижного контакта. При проходе овцы через выход раскола она своим телом при перемещении по изгибу отжимает заслонку, контакты 3 замыкаются, счетный механизм срабатывает и далее процесс повторяется. Прямоугольное углубление 6 предназначено для того, чтобы овцы, перепрыгивая через него, могли по одной перемещаться в расколе 1.

15 Устройство для подсчета овец, содержащее раскол, внутри которого на одной из

его стенок перед выходом установлен датчик счетного механизма, выполненный в виде подпружиненного рычага, отличающееся тем, что, с целью повышения надежности его работы выход раскола выполнен зигзагообразным, причем подпружиненный рычаг размещен на той стенке раскола, которая расположена в плоскости, проходящей через полость первого изгиба зигзагообразного выхода.
