Способ измельчения минерального сырья

Способ измельчения минерального сырья

Иллюстрации

Показать все

Реферат



Цель изобретения - повышение селективности раскрытия минеральных сростков, а также увеличение извлечения полезных компонентов в концентрат. Способ заключается в том, что на минеральное сырье в процессе предварительной обработки его водным раствором поверхностно-активного вещества дополнительно воздействуют импульсными электрическими разрядами. Затем минеральное сырье механически измельчают . 2 табл.

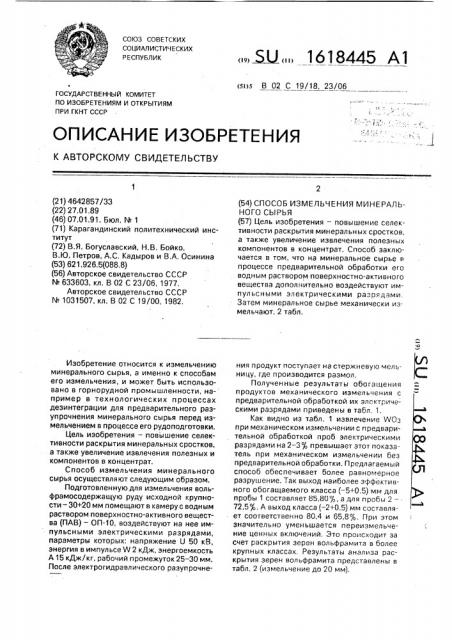

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л В 02 С 19/18, 23/06

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4642857/33 (22) 27.01.89 (46) 07.01.91. Бюл. ¹ 1 (71) Карагандинский политехнический институт (72) В.Я. Богуславский, Н.В. Бойко, В.Ю. Петров, А.С. Кадыров и В.А. Осинина (53) 621.926.5(088.8) (56) Авторское свидетельство СССР № 633603, кл, В 02 С 23/06, 1977.

Авторское свидетельство СССР

¹ 1031507, кл. В 02 С 19/00, 1982.

Изобретение относится к измельчению минерального сырья, а именно к способам его измельчения, и может быть использовано в горнорудной промышленности, например в технологических процессах дезинтеграции для предварительного разупрочнения минерального сырья перед измельчением в процессе его рудоподготовки.

Цель изобретения — повышение селективности раскрытия минеральных сростков, а также увеличение извлечения полезных и компонентов в концентрат.

Способ измельчения минерального сырья осуществляют следующим образом.

Подготовленную для измельчения вольфрамосодержащую руду исходной крупности -30+20 мм помещают в камеру с водным раствором поверхностно-активного вещества (ПАВ) — ОП-10, воздействуют на нее импульсными электрическими разрядами, параметры которых: напряжение U 50 кВ, энергия в импульсе W 2 кДж, энергоемкость

А 15 кДж/кг, рабочий промежуток 25 — 30 мм.

После электрогидравлического разупрочне„„5U„„1 618445 А1 (54) СПОСОБ ИЗМЕЛЬЧЕНИЯ МИНЕРАЛЬНОГО СЫРЬЯ (57) Цель изобретения — повышение селективности раскрытия минеральных сростков, а также увеличение извлечения полезных компонентов в концентрат. Способ закл ючается в том, что на минеральное сырье в процессе предварительной обработки его водным раствором поверхностно-активного вещества дополнительно воздействуют импульсными электрическими разрядами.

Затем минеральное сырье механически измельчают. 2 табл. ния продукт поступает на стержневу:о мельницу, где производится размол, Полученные результаты обогащения продуктов механического измельчения с предварительной обработкой их электрическими разрядами приведены в табл. 1.

Как видно из табл, извлечение И/Оз при механическом измельчении с предварительной обработкой проб электрическими разрядами на 2 — 3% превышает этот показатель при механическом измельчении без предварительной обработки. Предлагаемый способ обеспечивает более равномерное разрушение. Так выход наиболее эффективного обогащаемого класса (-5+0,5) мм для пробы 1 составляет 85,80%, а для пробы 2—

72,5ф,. А выход класса (— 2+0,5) мм составляет соответственно 80,4 и 65,8%. При этом значительно уменьшается переизмельчение ценных включений. Это происходит за счет раскрытия зерен вольфрамита в более крупных классах. Результаты анализа раскрытия зерен вольфрамита представлены в табл. 2 (измельчение до 20 мм), 1 к

1618445 сарбируются молекулы ПАВ, дополнительно снижая уровни механической прочности частиц измельчаемого материала, 5 Формула изобретения

Таблица 1

Способ дезинтеграции

Продукт

Ссдер жание

)ЯОз в пробе

Выход Содер

W0g, % жани

) 1(")(ОЗ, Механическое измельчение проба 1(-5() проба 1а (— 2 мм1 ,,Механичаское измельчение с предварительной обработкой проба 2 (-5 мм)

I lp0I0 i 23 I — 2 ((M!

-г.,2f

10,03

0<41

3ЯЧ к г 8 г(4" т. 1

;,14

7,61

Таблица 2

Механическое измельчение, Лехани варите1

- 7 0+ i 05+

+0,5) "-0 2

02+ i 00

-2,0+

+0,5 ь0,0(, 1

2.,1

144,2

20,9 1 21,2

1 „,...

6,6

1 ВальфРк,КЛИТ В

lI Cy0CTI

Составитель В.Ревва

Тех ред М. Морген; a! i

Редактор Л."-»àéöåâã

Карре:<тор А,Обручар

Заказ 8 1 ИРа)т(< Подписное

ЗНИИПИ Государстве(-ного комитета па изобретениям и открытиям при ГКНТ СССР

1,3035, Москва, Х-35, Раушская наб., 4/5

Производстве .:-;0-издательский ка"(бинат Патент", г, Ужгород, ул.Гагарина, 101

В предлагаемом способе заздействук)т слабыми им пул ьс (1 ы ми зле ктpi1 8c (< и 4Yi pàç

0ЯДо)(ии HB на)<0Д>(щиеся в в()ДнОм (к)астваГ(е

IAB частицы измельчаема(-0 минерального сырья. Г1ри этом параметры импульсов, иницииру:ащих разряды, выбира ст таким образам, T00!-I они обеспечивали электрический пробой частиц, не привадяший к их разруШЕНИЮ. В раэуЛЬТаТЕ рс):!,(к)яды, ВНЕдряяСЬ В часTNQ61, cODQ IIGT в((уTpv;Iix области (lGBI. I шенных механических напряжений, а так)ке микратрещины, канцентрирующлеся I(peимущ ство н нс Вр0116 ме)«< азн ь(х границ зерен, Эта il является (ри-ялнай того, чта в процессе ме;<анической дезинтеграции разрушения осуществляется наиболее б l? i О.п ри11тнь(м 0 0т)а за(па ме)кфазны м гоаницам. Эффективность разупрачнения в

ЭТОМ СЛУ-:,аа ВаЗРаетn(Гтахжа!1 За СЧЕттаГ0, чта на поверхности стенок микротрещин адСпособ измельчения минерального сырья, включающий предварительную обработку его водным раствором поверхност10 но-активных веществ и последующее механическое измельчение, а т л и ч а ющ и и с v, тем, чта, с целью повышения селективности раскрытия минеральных сростков, а также увеличения извлечения по1" лезных компонентов в концентрат, на минеральное сырье в процессе предварительной обработки его водным раствором поверхностно-активных веществ дополнительно воздействуют импульсными

20 электрическими разрядами.
