Гидроакустический излучатель

Гидроакустический излучатель

Иллюстрации

Показать все

Реферат



Изобретение касается гидроакустики и позволяет повысить надежность конструкции и эффективность излучения гидроакустического излучателя за счет того, что обмотка 2 переменного тока закреплена неподвижно на немагнитном канале 10 внутри неподвижного магнитолровода 1 с центральным стержнем 9, в котором выполнены сквозные осевые отверстия 5. Причем канал 7 разделен герметично на части воздушной камерой 3, а свободные части канала заполнены электропроводящей жидкостью. 2 з.п. ф-лы, 1 ил.

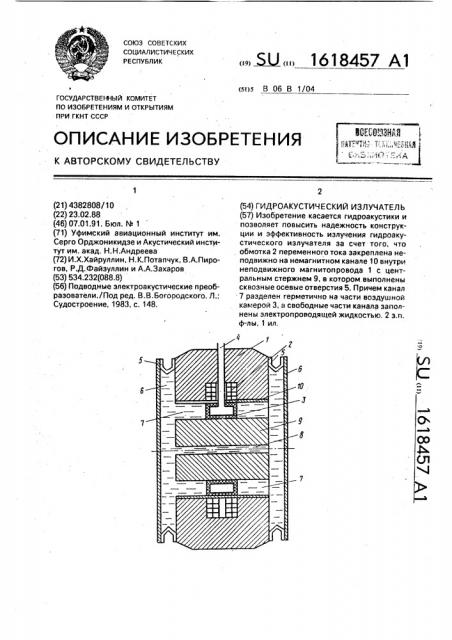

СОЮЗ СОВ ТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК () 9) (1) ) (5))5 В 06 В 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЖОЗЯМИ !,"Ö-цт;.-!.;. >: ".,","- ц*,, Л

Ь:: ;Ь;.;:й "-.- А

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4382808/10 (22) 23.02.88 (46) 07.01.91. Бюл. М 1 (71) Уфимский авиационный институт им.

Серго Орджоникидзе и Акустический институт им. акад, Н.Н.Андреева (72) И.Х,Хайруллин, Н.К.Потап чук, В.А.Пирогов, P.Ä. Ôàéçóëëèí и А.А,З ахаро в (53) 534,232(088.8) (56) Подводные электроакустические преобразователи./Под ред. В.B. Богородского. Л.:

Судостроение, 1983, с. 148. (54) ГИДРОАКУСТИЧЕСКИЙ ИЗЛУЧАТЕЛЬ (57) Изобретение касается гидроакустики и позволяет повысить надежность конструкции и эффективность излучения гидроакустического излучателя за счет того, что обмотка 2 переменного тока закреплена неподвижно на немагнитном канале 10 внутри неподвижного магнитопровода 1 с централ ьным стержнем 9, в котором. вы пол нен ы сквозные осевые отверстия 5, Причем канал

7 разделен герметично на части воздушной камерой 3, а свободные части канала заполнены электропроводящей жидкостью. 2 з,п, ф-лы, 1 ил, 1618457

Составитель С,Юдин

Техред M.Moðãcíòçë! (Орректор М.!! !ароши

Редактор Л,Зайцева

Заказ 9 Гираж Г!одписное

ВНИ II !VI Государственного комитета по изобретениям и открытиям при !;НТ СССР

113035, Москва,.ж-35, г аушская наб., 4,/5

Производс венно-издательский комаинат Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к гидроакустике и может быть использовано для возбуждения упругих волн в жидкой среде.

Цель изобретения — повышение эффективности излучения и надежности конструкции.

На чертеже показан гидроакустический излучатель.

Гидроакустический излучатель содержит цилиндрический магнитопровод 1 с обмоткой 2 возбуждения, Внутри обмотки 2 установлена воздушная камера 3, которая настраивается на резонанс с излу",аемой частотой с помощью регулирования 9H Ãòä&Hнего давления через трубку 4, Сильфоны 5 герметично соединены с цилиндрическим магнитопроводом 1 и излучающими порш нями 6, Внутренние рабочие полссти 7, образованные между поршнем 6 и воздушной камерой 3, заполнены электропроводящей жидкостью и соединены между собой сквозHI IM осевым отверстием 8, выполненным в центральном стержне 9 магнитопровода.

Обмотка 2 возбуждения закреплена на немагнитном неэлектропроводящем канале

10.

Р!элучатель работает следующим образом.

При подаче питания на Обмотку 2 возбуждения протекающий по ней ток наводит ма| нитныЙ поток, замыкающийся по цепи . магчитопровод 1 — рабочая полость 7- центральный стержень 9 магнитопровода — рабочая полость 7. Изменяющийся магнитный поток наводит в электрог роводя щей жидкоcTI вихревые токи. В результате пондермоторного взаимодействия между наведенными токами и током в обмотке 2 возникают силы, выкачивающих электропроводящую жидкость из рабочей пслости в направлении к излучающим порш ням, гЗбратное движение элетропроводящей жидкости и поршней происходит при спаде полуволны магнитного потока за счет жесткости воздушной камеры 3 и сильфонов S. Так как

5 рабочие полости 7 соединены отверстием 8, то гидравлические давления, действующие на поршни, равны.

Формула изобретения

1, Гидроакустический излучатель, состо10 ящий из герметичного корпуса, внутри которого расположен состоящий иэ установленных с зазором внешней и центральной части магнитопровод с обмоткой возбуждения, двух излучающих поршней, 1", соединенных с герметичным корпусом через сильфоны, и компенсационной камеры, соединенной трубкой с внутренним объемом герметичного корпуса, о т л и ч а юшийся тем, что, с целью повышения

20 надежности и эффективности излучения, в него введены упругий элемент и закрепленная на внутренней поверхности внешней части магнитопровода немагнитная неэлектропроводящая втулка, на которой раэме25 щена обмотка возбуждения, при этом магнитопровод-жестко соединен с герметичным корпусом, упругий элемент установлен герметично в зазоре между центральной и внешней частями магнито-, 30 провода, а внутренний объем излучателя заполнен электропроводящей жидкостью.

2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что упругий элемент выполнен в виде воздушной камеры, соединенной с си35 стемой задания гидростатического давлеНИЯ.

3. Устройство по пп. 1 и 2, о т л и ч а ющ е е с я тем, что разделенные упругим элементом части зазора соединены между

40 собой сквозными отверстиями внутри магнитопровода.
