Реферат



Изобретение относится к обработке металлов резанием и может быть использовано при фрезеровании длинномерных тонкостенных деталей. Целью изобретения является расширение технологических возможностей путем изменения усилия прижатия упора к обрабатываемой поверхности путем его переустановки. Режущий инструмент типа концевой фрезы содержит корпус 1 с режущими зубьями 2 и осевую полость 3 с кольцевой выточкой 4 в форме эллипсоида вращения. В полости с возможностью вращения установлен упор 5, выполненный в виде пружины, очерченной эллипсоидом вращения, при этом участки 6 и 7 упора имеют различное число витков. При обработке части 8 упора служат для поджатия обрабатываемой поверхности тонкостенных деталей для предотвращения их деформации. Для изменения усилия поджатия упор переворачивают на 180°. Изменение усилия поджатия обеспечивает возможность обработки при различных условиях . 1 ил.

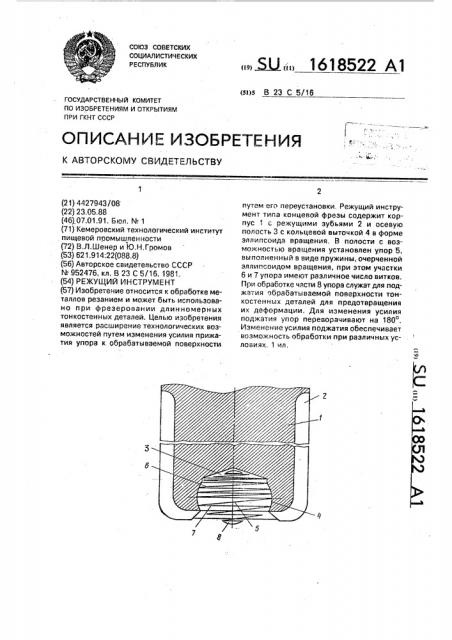

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 С 5/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г (21) 4427943/08 (22) 23.05,88 (46) 07.01.91. Бюл, ¹ 1 (71) Кемеровский технологический институт пищевой поомышленности (72) В,Л.Шенер и Ю.Н,Громов

{53) 621.914:22(088,8) (56) Авторское свидетельство СССР

¹ 952476, кл. В 23 С 5/16, 1981. (54) РЕЖУЩИЙ ИНСТРУМЕНТ (57) Изобретение относится к обработке металлов резанием и может быть использовано при фрезеровании длинномерных тонкостенных деталей, Целью изобретения является расширение технологических возможностей путем изменения усилия прижатия упора к обрабатываемой поверхности Ы,1, 1618522 А1 путем егi переустановки. Режущий инструмент типа концевой фрезы содержит корпус 1 с режущими зубьями 2 и осевую полость 3 с кольцевой выточкой 4 в форме зллипсоида вращения. В полости с возможностью вращения установлен упор 5. выполненный в виде пружины, очерченной эллипсоидом вращения, при атом участки

6 и 7 упора имеют различное число витков.

При обработке части 8 упора служат для поджатия обрабатываемой поверхности тонкостенных деталей для предотвращения их деформации, Для изменения усилия поджатия упор переворачивают на 180 .

Изменение усилия поджатия обеспечивает возможность обработки при различных условиях. 1 ил, 1618522

Форму: а изобретения

Режущий инструмент, содержащий корпус с режущими зубьями, в осевой полости которого установлен упор, о т л ич а ю шийся тем, что с целью расширения технологических возможностей путем изменения усилия прижатия упора к обрабатываемой поверхности его переустановкой на 180, упор выполнен в виде пружины в форме эллипсоида вращения, при этом полуоси эллипсоида.имеют различное число витков, а осевая полость выполнена в форме эллипсоида вращения, предназначенного для взаимодействия с упомянутым упором.

Составитель В. Иванов

Техред M.Moðãåí Tàë Корректор Т. Малец

Редактор А, Козориэ

Заказ 12 -Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва; Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент.", г. Ужгород, ул,Гагарина, 101

Изобретение относится к обработке металлов резанием и может быть использовано при фрезеровании длинномерных тонкостенных деталеи.

Цель изобретения — расширение техно- 5 логических возможностей путем изменения усилия прижатия упора к обрабатываемой поверхности его переустановкой на 180", На чертеже изображен инструмент, осевое сечение. 10

Режущий инструмент типа концевой фрезы содержит корпус 1 с режущими зубьями 2 и осевую полость 3 с кольцевой выточкой 4 в форме эллипсоида вращения. В полости с возможностью вращения уста- 15. новлен упор 5, выполненный в виде пружины, очерченной эллипсоидом вращения, при этом участки 6 и 7 упора имеют различное число витков. Части 8 упора, предназначенные для контакта с обрабатываемой 20 поверхностью, представляют собой конечные витки, выполненные в виде сферических,сегментов полого шара, при этом навивкой конечных витков обеспечен натяг между ними. 25

Установку упора осуществляют слецующим образом.

Упор накладыва.от на осевую полость, совмещая его ось с осью фреэы, при этом часть витков упора„имеющая диаметр 30 меньше, чем начало (нижняя кромка) кольцевой выточки полости, входит в полость.

Затем упор вращают вокруг его оси в сторону, .противоположную направлению навивки упора, при этом его витки, имеющие 35 диаметр больше, чем начало (нижняя кромка) кольцевой выточки полости, заходят (ввинчиваются) в осевую полость.

Режущий инструмент работает следую- щим образом. 40

Инструменту, установленному на исполнительный размер, задаются технологические режимы резаНия, при этом упор 5 входит в контакт с обрабатываемой поверхностью детали и поджимает обрабатываемую деталь к опорной поверхности приспособления, установленного на столе станка, и инструмент выполняет обработку детали согласно чертежу. После окончания обработки инструмент возвращают в исходное положение.

Для изменения усилия поджатия упор 5 извлекают из полости 3, разворачивают на

180 вокру» его оси и вновь устанавливают в полость 3, Инструмент, таким образом, готов к работе с усилием поджатия, отвечающим технологическим требованиям обработки.

Выполнение упора в виде пружинного эллипсоида вращения с возможностью обеспечения переменного усилия поджатия детали обеспечивает расширение технологических воэможностей инструмента.
