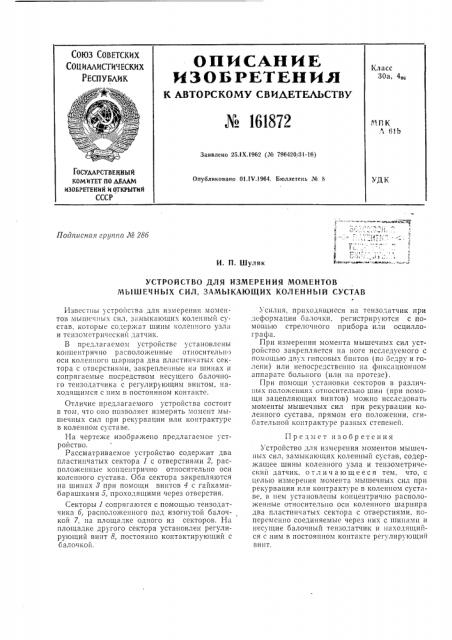

СОЮЗ СОВЕТСКИХ
СОЦ ИААИСТИЧ ЕСКИХ
РЕСПУБЛИК
OIIN CAH N E
И 3 О Б РETEH И.Н
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 161872
Класс
30а, 4ов
МПК
А 6!b
Заявлено 25.1Х.1962 (¹ 796420(31-16) ГОСЬДМСт ВЕННЫХ
КОМИтЕт ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЪ|ТИЙ
СССР
Опубликовано 01.1V.1964. Бюллетень № Ь
Подписная группа И 28б
И. П. Шуляк
УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МОМЕНТОВ
МЬ1ШЕЧНЫХ СИЛ, ЗАМЫКАЮЩИХ КОЛЕННЬ! Й СУСТАВ
Известны устройства для измерения моментов мышечных сил, замыкающих коленный c)) став, которые содержат шины коленного узла и тензометрический датчик.
В предлагаемом устройстве установлены концентрично расположенные относительно оси коленного шарнира два пластинчатых сектора с отверстиями. закрепленные на шинах и сопрягасмые посредством несущего балочного тензодатчика с регулирующим винтом, находящимся с ним в постоянном контакте.
Отличие предлагаемого устройства состоит в том, что оно позволяет измерять момент мышечных сил при рекурвации или контрактуре в коленном суставе.
На чертеже изобра кено предлагаемое устройство.
Рассматриваемое устройство содержит два пластинчатых сектора 1 с отверстиями 2, расположенные концентрично относительно ос« коленного сустава. Оба сектора закрепляются на шинах 3 при помощи винтов 4 с гайкамибарашками 5, проходящими через отверстия.
Секторы 1 сопрягаются с помощью тензодатчика 6, расположенного под изогнутой балочкой 7, на площадке одного из секторов. На площадке другого сектора установлен регулирующий винт 8, постоянно контактирующий с оалочкой.
Усилия, приходящиеся на тензодатчик при деформации балочки, регистрируются с помощью стрелочного прибора или осциллографаа.
При измерении момента мышечных сил устройство закрепляется на ноге исследуемого с помощью двух гнпсогых бпнтов (по бедру и голени) или непосредственно на фнксационном аппарате больного (или на протезе).
При помощи установки секторов в различных положениях относительно шин при помощи зацепляющих винтов) можно исследовать моменты мышечных сил при рекурвации коленного сустава, прямом его положении, сгибательной контрактуре разных степеней.
Предмет изобретения
Устройство для измерения моментов мышечнь)х сил, замыкающих коленный сустав, содержащее шины коленного узла и тензометрический датчик, отличающееся тем, что, с целью измерения момента мышечных сил прн рекурвации или контрактуре в коленном суставе, в нем установлены концентрично расположенные относительно осн коленного шарнира два пластинчатых сектора с отверстиями, попеременно соединяемые через них с шинами и несущие балочный тензодатчик и находящийся с ним в постоянном контакте регулирующий винт. № 161872 о
