Реферат



Изобретение относится к подъемнотранспортному оборудованию, а именно к устройствам для контроля перегрузки стрел крзнов. Цель изобретения - повышение точности . На поясе 9 стрелы крана установлены датчики 1, 2 перемещения, чувствительные элементы которых сопряжены с концами тяг 5. 6, другие концы которых фиксаторами 8 закреплены на поясе 9. При отклонении грузового полиспаста от вертикальной плоскости стрелы крана происходит деформация пояса 9 стрелы, при этом изменяются сигналы датчиков 1, 2. по которым судят об отклонении полиспаста. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51}s В 66 С 23/88

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Риг.2 (21) 4378303/11 (22) 04.01.88 (46) 07.01.91. Бюл. М 1 (71) Все "оюзный научно-исследовательский институт по монтажным и специальным строительным работам (72) Э.Н. Исаков и Б.В. Поповский (53) 621.873(088.8) (56) Авторское свидетельство СССР

N 1364600, кл. В 66 С 23/88, 23.04.86. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПЕРЕГРУЗКИ СТРЕЛЫ КРАНА

„„ Ц, „1618728 А1 (57) Изобретение относится к подьемнотранспортному оборудованию, а именно к устройствам для контроля перегрузки стрел кранов. Цель изобретения — повышение точности, На поясе 9 стрелы крана установлены датчики 1, 2 перемещения, чувствительные элементы которых сопряжены с концами тяг

5, 6, другие концы которых фиксаторами 8 закреплены на поясе 9. При отклснении грузового полиспаста от вертикальной плоскости стрелы крана происходит деформация пояса 9 стрелы, при этом изменяются сигналы датчиков 1, 2, по которым судят об отклонении полиспаста. 3 ил.

1618728

Изобретение относится к подъемнотранспортному оборудованию, а именно к устройствам для контроля перегрузки стрел кранов.

Цель изобретения — повышение точно- 5 сти.

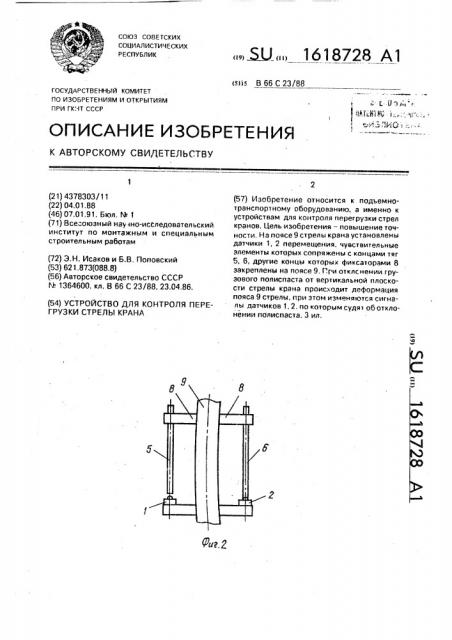

На фиг. 1 изображен стреловой кран и . расположение на нем датчиков устройства, общий вид; на фиг. 2 — расположениедатчиков перемещения на поясе стрелы, общий 10 вид; на фиг. 3 — функциональная схема устройства.

Устройство для контроля перегрузки стрелы крана содержит по крайней мере четыре датчика 1 — 4 перемещения, чувстви- 15 тельные элементы которых сопряжены с концами тяг 5 и 6, расположенных вдоль стрелы 7 и закрепленных другими концами посредством фиксаторов 8 с двух сторон ее боковых поясов 9. Датчики 1-4 через блок 20

10 преобразования подключены попарно для каждого пояса 8 к входам блоков 11 вычисления среднего арифметического значения сигналов. Задатчик 12 начального положения чувствительных элементов 25 датчиков 1 — 4 и выходы блоков 11 подсоединены к входам блоков 13 сравнения, связанных выходом с входом исполнительного блока 14.

Устройство работает следующим обра- 30 зом.

При отклонении грузового полиспаста крана от вертикальной плоскости стрелы 7 происходит деформация ее боковых поясов

9, при этом тяги 5 и 6 воздействуют на дат- 35 чики 1-4. Значения полусумм сигналов датчиков 1, 2 и 3, 4 с блоков 11 поступают в блок

13, где сигналы сравниваются с учетом сигнала предварительного поджатия датчиков, и результат сравнения поступает в исполнительный блок 14, Формула изобретения

Устройство для контроля перегрузки стрелы крана, содержащее по крайней мере два датчика усилия, чувствительные элементы которых соединены с концами тяг, расположенных вдоль стрелы и закрепленных другими концами с одних сторон ее боковых поясов, и исполнительный блок, о т л и ч аю щ е е с я тем, что, с целью повышения точности, оно снабжено дополнительно тягами, расположенными вдоль стрелы и закрепленными одними концами с других сторон поясов, датчиками усилия, чувствительные элементы которых соединены с другими концами дополнительных тяг, фиксаторами, посредством которых тяги закреплены на поясах с возможностью перемещения и фиксации, блоками вычисления среднего арифметического значения сигналов, входы которых соединены электрически с датчиками соответствующих поясов, задатчиком начального положения чувствительных элементов датчиков, блоками сравнения, одни входы которых соединены с задатчиком, а другие — с выходом соответствующего блока вычисления, а выходы подключены к входам исполнительного блока, причем корпуса датчиков закреплены на соответствующих боковых поясах стрелы.
