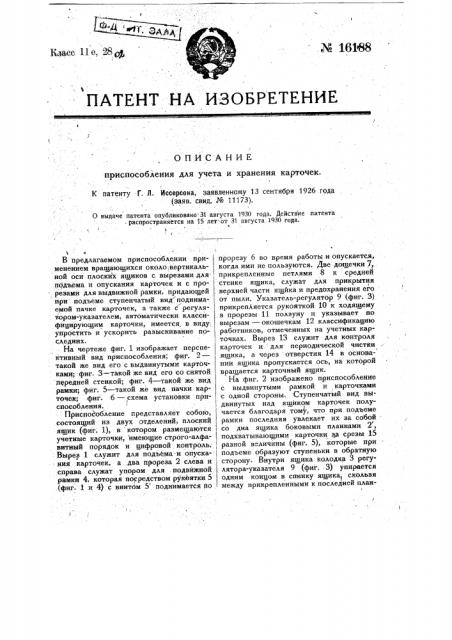

ОПИСАНИЕ приспособления для учета и хранения карточек

К патенту Г. Л. Иссерсвва, заявленному 13 сентября 1926 года (заяв. свид. № 11173).

О выдаче патента опубликовано 31 августа 1930 года. Действие патента распространяется на 15 лет от 31 августа 1930 года.

%! о

В предлагаемом приспособлении применением вращающихся около вертикальной оси плоских ящиков с. вырезами для, подъема и опускания карточек и с про- . резами для выдвижной рамки, придающей при подъеме ступенчатый вид поднимаемой пачке карточек, а также d регулятором-указателем, автоматически классифицирующим карточки, имеется, в виду, упростить и ускорить разыскивание последних. !

На чертеже фиг. 1 изображает перспективный вид приспособления, фиг. 2— такой же вид его с выдвинутыми карточками; фиг. 3 — такой же вид его со снятой передней стенкой; фиг. 4 — такой же вид рамки; фиг. 5 — такой же вид пачки карточек; фиг . 6 — схема установки приспособления.

Приспособление представляет собою, состоящий из двух отделений, плоский ящик (фиг. 1), в котором размещаются учетные карточки, имеющие строго-.алфа-,, витный порядок и цифровой контроль.

Вырез 1 служит для подъема и опуска- I, ния карточек, а два прореза 2 слева и справа служат упором для .подвижной рамки 4, которая посредством рук6ятки 5 (фиг. 1 и 4) с винтом 5 поднимается по прорезу 6 во время работы и опускается, когда ими не пользуются. Две дощечки 7 прикрепленные петлями 8 к средней стенке ящика, служат для прикрытия верхней части ящйка и предохранения его от пыли. Указатель-регулятор 9 (фиг. 3) прикрепляется рукояткой 10 к ходящему в прорезы 11 ползуну и указывает по вырезам — окошечкам 12 классификацию работников, отмеченных на учетных карточках. Вырез 13 служит для контроля карточек и. для периодической чистки ящика, а через отверстия 14 в основа- нии ящика пропускается ось, на которой вращается карточный ящик.

На фиг. 2 изображено приспособление с выдвинутыми рамкой и карточками одной стороны. Ступенчатый вид выдвинутых над ящиком карточек полуI чается благодаря тому, что при подъеме рамки последняя увлекает их за собой

/ со дна ящика боковыми планками 2, подхватывающими карточки за срезы 15 разной величины (фиг. 5), которые при подъеме образуют ступеньки в обратную сторону. Внутри ящика колодка 3 регулятора-указателя 9 (фиг. 3) упирается одним концом в спинку ящика скользя между прикрепленными к последней планкой 15 и горизонтальной колодкой 16.

Ребро 17 прикрепленное к колодке ука- зателя, разделяет карточки при классификации таким образом, что карточки, не имеющие в нижней части своей треугольных вырезов 18 (фиг. 5), остаются .,на острие ребра, а остальные садятся, своим вырезом на грани ребра.

Работа регулятора.-указателя состоит, в том, что его придвигают рукояткой;

1 к окошечку искомои классификации н опускают рамку с карточками вниз на ! ползун. Карточки, имеющие на месте; нахождения ползуна вырезы, опускаются ниже остальных, не имеющих вырезов, и автоматически показывают результат.

Приспособление устанавливается (фиг. 6), например, на шестиугольной доске, вра-, щающейся на оси, прикрепленной к та- бурету, в количестве шести ящиков. Бра- i щение доски, а равно ящиков вокруг . своей оси дает возможность пользоваться, не передвигаясь с места,. одновременно всеми карточками. Поворотом доски по- дается нужный по алфавиту ящик, а по-. воротом ящика — нужные карточки по их названиям, Пр едм ет патента.

1 |

Приспособление для учета, и хранения карточек, отличающееся йрименением, вращающихся около вертикальной оси (фиг. 6) плоских, яииков, с вырезами 1 (фиг. 1 и 2) для подъема и опускания карточек, прорезами 2, служащими упорами для выдвижной рамки 4 (фиг. 4)„; снабженной рукояткой 5 с винтом 5 для. подъема ее, планками 2 для упора карточек и регулятором-указателем 9 (фиг. 1), передвигаемым по прорезу 11 и снабженным ребром 17 (фиг. 3) для трехугольных вырезов в нижних краях карточек (фиг, 5), каковые ящики установлень на вращающемся шестиуго льном столе

{фиг. 6)., /

К патенту Й. Л. Исссрсона № 16188с
