Канатоведущее устройство

Канатоведущее устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к канатным передачам , и может найти применение на лесотранспортных установках Цель изобретения - упрощение конструкции и расширение эксплуатационных возможностей за счет исключения связей канатоведущего устройства с основанием Роликовую цепь 2 вместе с канатом 8 надевают на шкив 1 и соединяют звеном 6. При вращении шкива 1 за счет сил трения усилие передается на канат 8, обеспечивая требуемое движение рабочих органов. 1 ил

СЕЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 1,,6 Н 55/50

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Б!- .БЛИО1;-;

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4633408/28 (22) 06.01.89 (46) 07.01.91. Бюл. № 1 (75) В. П. Заикин и Е. В. Заикин (53) 622.673.3 (088.8) (56) Авторское свидетельство СССР № 303465, кл. F 16 Н 55/38, 1969. (54) КАНАТОВЕДУЩЕЕ УСТРОЙСТВО (57) Изобретение относится к машиностроению, в частности к канатным переда„„Я(.1„„1618968 А1

2 чам, и может найти применение на лесотранспортных установках. Цель изобретения — упрощение конструкции и расширение эксплуатационных возможностей за счет исключения связей канатоведущего устройства с основанием. Роликовую цепь 2 вместе с канатом 8 надевают на шкив 1 и соединяют звеном 6. При вращении шкива 1 за счет сил трения усилие передается на канат 8, обеспечивая требуемое движение рабочих органов. 1 ил.

1618968

Формула изобретения

Составитель М. Вавилов

Редактор Н. Рогулич Текред A. Кравчук Корректор С. Шевкун

Заказ 33 Тираж 380 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к машиностроению, в частности к канатным передачам, и может найти применение на лесотранспортных установках.

Цель изобретения — упрощение конструкции и расширение эксплуатационных возможностей за счет исключения связей канатоведущего устройства с основанием.

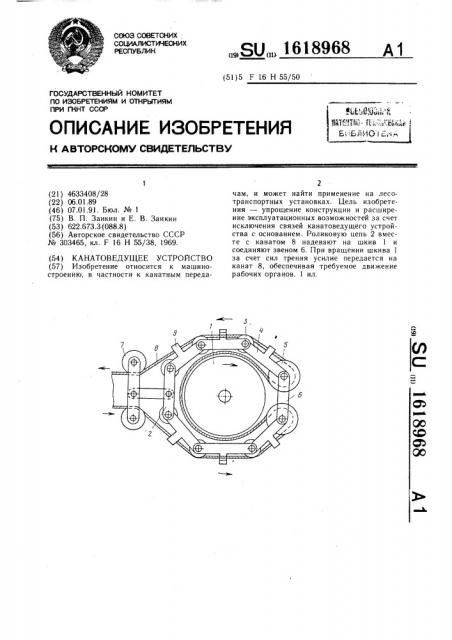

На чертеже изображено канатоведущее устройство, общий вид.

Канатоведущее устройство содержит шкив 1, охватывающую его роликовую цепь

2, состоящую из роликов 3 с желобами для каната и пластин 4, соединяемых в кольцо у концевых роликов 5 звеном 6. На противоположной концевым роликам 5 стороне могут быть установлены направляющие ролики 7. 1(анат 8 запассован так, что проходит между роликами 7, охватывает одно полукольцо роликовой цепи 2, огибает шкив 1, охватывает другое полукольцо роликовой цепи 2 и выходит между роликами 7. Для предотвращения спадания каната 8 с роликов 3 пластины 4 снабжены ограничителями 9, выполненными, например, в виде отогнутых в разные стороны чере5 ду1ощихся выступов.

Устройство работает следующим образом.

Роликовую цепь 2 вместе с канатом 8 надевают на шкив 1 и соединяют звеном 6.

При вращении шкива 1 за счет сил трения усилие передается на канат 8, обеспечивая

"О требуемое движение рабочих органов.

Канатоведущее устройство, содержащее охватываемый роликовой цепью шкив и канат, охватывающий шкив петлей и одним из концов последней часть роликовой цепи, отличающееся тем, что, с целью упрощения конструкции и расширения эксплуатационных возможностей, роликовая цепь замкнута, 20 а свободным концом каната Охвачена другая часть роликовой цепи.
