Реферат



Изобретение относится к измерительной технике и может быть использовано в картографии. Целью изобретения является повышение производительности и точности измерения. Устройство содержит линейку 1 со шкалой 2, ползунок 3, вторую линейку 4, закрепленную на ползунке 3, два других ползунка 6 и 7, расположенные на линейках 1 и 4, третью линейку 10, расположенную на шарнирах 8 и 9 с возможностью перемещения в шарнире 9, и закрепленный на ползунке 7 транспортир 12. На линейке 1 устанавливают с помощью ползунков 3 и 6 расстояние между тооизонтатя- Mi на линейке 4 ползунком 7 - разность Oiметок горизонталей. По транспортирх определяют уклон 1 и.д

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 б 01 В 3 02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

- К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

1 (21) 4340898/28 (22) 09.12.87 (46) 07.01.91. Бюл. № 1 (71) Институт геохимии и геофизики

АН БССР (72) В. M. Москвич и А. М. Ковхуто и В. А. Ращинский (53) 531.717 (088.8) (56) Гринберг Д. E. Разметчик механических цехов. — М.— Лл Машгиз, 1958, с. 71, фиг. 48. (54) УСТРОЙСТВО ДЛЯ КАРТОГРАФИЧЕСКИХ ИЗМЕРЕНИЙ (57) Изобретение относится к измерительной технике и может быть использовано в

„„SU„„1618988 А 1

2 картографии. Целью изобретения является повышение производительности и точности измерения. Устройство содержит линейку 1 со шкалой 2, ползунок 3, вторую линейку 4, закрепленную на ползунке 3, два других ползунка 6 и 7, расположенные на линейках 1 и 4, третью линейку 10, расположенную на шарнирах 8 и 9 с возможностью перемещения в шарнире 9, и закрепленный на ползунке 7 транспортир 12. На линейке 1 устанавливают с помощью ползунков 3 и 6 расстояние между гооизонтапямн . на линейке 4 ползунком 7 — разность отмeтoк гoризoнталей. По транспортиру опреде.пяют уклон. 1 ил.

18988

Формула изобретения

Составитель В. Егоров

Техред А. Кравчук Корректор О. Ципле

Тираж Подписное

Редактор М. Бланар

Заказ 34

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

16 з

Изобретение относится к измерительной технике и может быть использовано для измерений в картографии.

Целью изобретения является повышение производительности и точности измерения за счет снабжения устройства ползунками и дополнительными линейками.

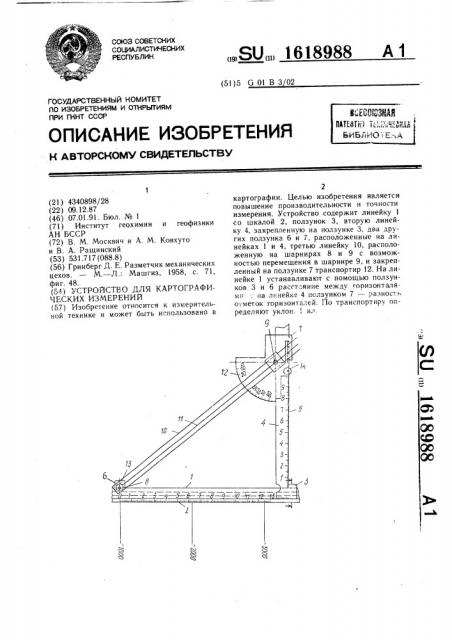

На чертеже изображено устройство, общий вид.

Устройство содержит линейку 1 со шкалой 2, расположенный на линейке 1 ползунок 3, закрепленную на нем перпендикулярно линейке 1 линейку 4 со шкалой 5. На линейках 1 и 4 расположены ползунки 6 и 7 с шарнирами 8 и 9. На этих шарнирах расположена третья линейка 10, установленная с возможностью перемещения в шарнире 9.

На линейке 10 имеется визирная линия 11, а сама линейка выполнена прозрачной. На ползунке 7 закреплен транспортир 12, взаимодействующий с линейкой 10. На ползунках 6 и 7 имеются фиксаторы 13 и 14.

Устройство работает следующим образом.

На первой линейке 1 устанавливают с помощью ползунков 3 и 6 по карте расстоя4 ние между горизонталями, а на линейке 4 с помощью ползунка 7 устанавливают разность отметок этих горизонталей. По транспортиру 12 определяют уклон.

Имея уклон и разность отметок, можно определить расстояние между горизонталями в масштабе и нанести его на карту (схему) .

1ð Устройство для картографических измерений, содержащее линейку со шкалой и взаимодействующий с ней транспортир, отличающееся тем, что, с целью повышения производительности и точности измерения, оно снабжено ползулком, расположенным на линейке, второй линейкой со шкалой, закрепленной на ползунке перпендикулярно первой, двумя другими ползунками, расположенными каждый на соответствующей линейке, и шарнирно связанной с ними и ус20 тановленной с возможностью перемещения третьей линейкой с визирной линией, а транспортир закреплен на одном из двух последних ползунков так, что его центр совпадает с осью шарнира этого ползунка и предназначен для взаимодействия с третьей линейкой.
