Реферат



Изобретение относится к машиностроению и может использоваться в конструкциях балансировочных станков для балансировки различных изделий. Цель изобретения - повышение точности балансировки за счет уменьшения массы колеблющейся части механической системы балансировочного станка На основании 1 размещена платфоома 2, связанная с ним пружиной 14 На одной поверхности платформы 2 закреплены опоры для ротора 3, а ни другойшаровые опоры 4. Узел разделения плоскостей коррекции выполнен в виде двух вилок 5, размещенных на основании 1 с возможностью поворота вокруг оси 6, ему перпендикулярной, и двух площадок 7, кгхдая из которых закреплена на одной из силок 5. Узел фиксации плоскости коррекции включает две пары опор 10, закрепленных на платформе 2, ограничительные стойки 8, закрепленные на площадках 7, электромагниты 12, закрепленные на основании 1, и их якоря 11. закрепленные на платфс рме 2 с зазооом относительно электромагнитов 12. 1 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (л)ю 6 01 М 1/02

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б (21) 4633657/28 (22) 09.01.89 (46) 07.01.91, Бюл. Мг 1 (71) Калужский филиал МГТУ им. Н.Э.Баумана (72) К.М.Гришин и В.И.Детюк (53) 620, 1.05:531.24 (088.8) (56} Авторское свидетельство СССР

М 1395964, кл. G 01 M 1/02, 1986. (54) МЕХАНИЧЕСКАЯ СИСТЕМА БАЛАНСИРОНОЧНОГО СТАНКА (57) Изобретение относится к машиностроению и может использоваться в конструкциях балансировочных станков для балансировки различных иэделий. Цель изобретения — повышение точности балансировки за счет уменьшения массы колеблющейся части механической системы балансировочного станка. На основании 1

„„Ж,, 1619684 А I размещена платфоома 2, связанная с ним пружиной 14. На одной поверхности платформы 2 закреплены опоры для ротора 3, а на другой — шаровые опоры 4, Узел раэделения плоскостей коррекции выполнен в виде двух вилок 5, размещенных на основании 1 с возможностью поворота вокруг ос - 6, ему перпендикулярной, и двух площадок 7, каждая иэ которых закреплена на одной иэ ви лок 5. Узел фикса,ии плоскости коррекции включает две пары опор 10, закрепленных на платформе 2, ограничительные стойки 8, закрепленные на площадках 7, электромагниты 12, закрепленные на основании 1, и их якоря 1, закрепленные на платформе 2 с зазором относительнс электромагнитов 2.

1 ил.

1619084

Формула изобретения

Составитель Ю.Григорьев

Техред M,Ìîðãåíòàë Корректор Т.Палий

Редактор В.Данко

Заказ 39 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может использоваться в конструкциях балансировочных станков для балансировки различных изделий, Цель изобретения — повышение точности балансировки за счет уменьшения массы колеблющейся части механической системы балансировочного станка, На чертеже изображена схема механической системы балансировочного станка.

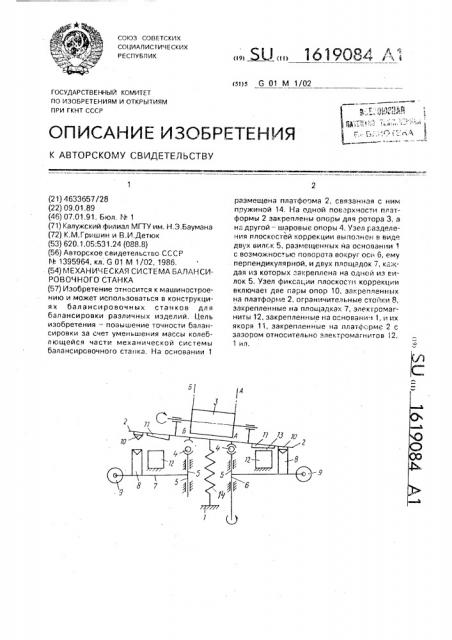

Система содержит основание 1, платформу 2, закрепленные на одной ее поверхности опоры для размещения ротора 3 и шаровые опоры 4 на другой ее стороне, узел разделения плоскостей коррекции, выполненный в виде двух вилок 5 с перпендикулярной основанию 1 осью 6, каждая из которых установлена в одной из плоскостей коррекции А-А и Б-Б ротора 3, Концы каждой из вилок связаны с соответствующими шаровыми опорами 4 платформы 2. Перпендикулярно оси 6 на каждой из вилок 5 закреплена площадка 7, на которой установлены пара ограничительных стоек 8, и датчик 9 колебаний, На платформе 2 закреплены опоры 10 и якори 11 электрома(нитов 12, закрепленных на основании 1 таким образом, чтобы между каждым из них и соответствующим якорем 11 был воздушный зазор 13.

Платформа 2 связана с основанием 1 пружиной 14.

Система работает следующим образом, На платформу 2 устанавливают ротор 3, приводят его во вращение и включают электромагнит 12, например, правой части узла разделения плоскостей коррекции. При этом якори 11 притягиваются к электромагнитам 12, платформа 2 поворачивается вокруг оси, проходящей через шаровые опоры

4 правой части узла, отсоединяется от опор

4 и ограничительной стойки 8 левой части узла разделения плоскости коррекции. Ограничительная стойка 8 площадки правой части узла сопрягается с упором 10 платформы 2, ограничивая таким образом поворот платформы 2, создавая воздушный зазор 13 между электромагнитом 12 и якорем

11 при их притягивании.

При наличии дисбаланса в левой пло5 скости коррекции Б-Б ротора 3 платформа

2 совершает пропорциональные дисбалансу колебания вокруг оси 6, которые регистрируются датчиком 9, присоединяемым к площадке 7.

10 При этом платформа 2 принимает устойчивое положение, устанавливаясь на две шаровые опоры 4 и стойку 8, притягивается пружиной 14 и удерживается магнитным полем электромагнитов 12, которые не образу15 ют кинематической связи с платформой 2, не нагружают колебательную систему своей массой, благодаря чему обеспечивается измерение минимально допустимых остаточных дисбалансов и обеспечивается

20 повышение точности балансировочного станка.

25 Механическая система балансировочного станка, содержащая основание, платформу с опорами для размещения ротора на одной ее поверхности, шаровые опоры на .другой ее поверхности, узел разделения

30 плоскостей коррекции в виде двух вилок, размещенных на основании с возможностью поворота вокруг оси, ему перпендикулярной, и двух площадок, каждая иэ которых закреплена на одной из вилок, и узел фикса35 ции плоскости коррекции, включающий две пары опор, закрепленных на платформе, и две пары электромагнитов, якори которых закреплены на платформе, о т л и ч а ю щ а яс я тем, что, с целью повышения точности. она

40 снабжена двумя парами ограничительных стоек, каждая из которых закреплена на одной из площадок, предназначенными для взаимодействия с опорами узла фиксации плоскости коррекции, а электромагниты за45 креплены на основании с зазором между каждым из них и соответствующим якорем.
