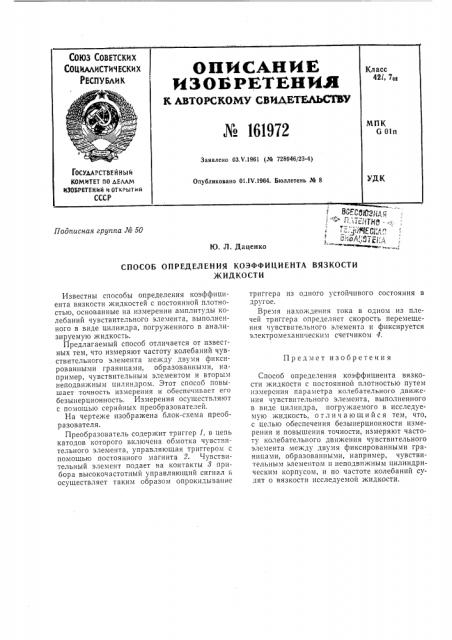

Поаписная группа М 50
Ю. Л. Даценко
СПОСОБ ОПРЕДЕЛЕН ИЯ КОЭФФИЦИЕНТА ВЯЗКОСТИ
)КИДКОСТИ
Предмет изобретения
Известны способы определения коэффициента вязкости жидкостей с постоянной плотностью, основанные на измерении амплитуды колебаний чувствительного элемента, выполненного в виде цилиндра, погруженного в анализируемую жидкость.
Предлагаемый способ отличается от известных тем, что измеряют частоту колебаний чувствительного элемента между двумя фиксированными границами, образованными, например, чувствительным элементом и вторым неподвижным цилиндром. Этот способ повышает точность измерения и обеспечивает его безынерционность. Измерения осуществляют с помощью серийных преобразователей.
На чертеже изображена блок-схема преобразователя.
Преобразователь содержит триггер 1, в цепь катодов которого включена обмотка чувствительного элемента, управляющая триггером с помощью постоянного магнита 2. Чувствительный элемент подает на контакты 8 прибора высокочастотный управляющий сигнал и осуществляет таким образом опрокидывание триггера из одного устойчивого состояния в другое.
Время нахождения тока в одном из плечей триггера определяет скорость перемещения чувствительного элемента и фиксируется электромеханическим счетчиком 4.
Способ определения коэффициента вязкости жидкости с постоянной плотностью путем измерения параметра колебательного движения чувствительного элемента, выполненного в виде цилиндра, погружаемого в исследуемую жидкость, о т;I и ч а ю шийся тем, что, с целью обеспечения безынерционности измерения и повышения точности, измеряют частоту колебательного движения чувствительного элемента между двумя фиксированными границами, образованными, например, чувствительным элементом и неподвижным цилиндрическим корпусом, и по частоте колебаний судят о вязкости исследуемой жидкости.
М 161972 сигнал с Я
