Патент ссср 161980
Иллюстрации
Реферат

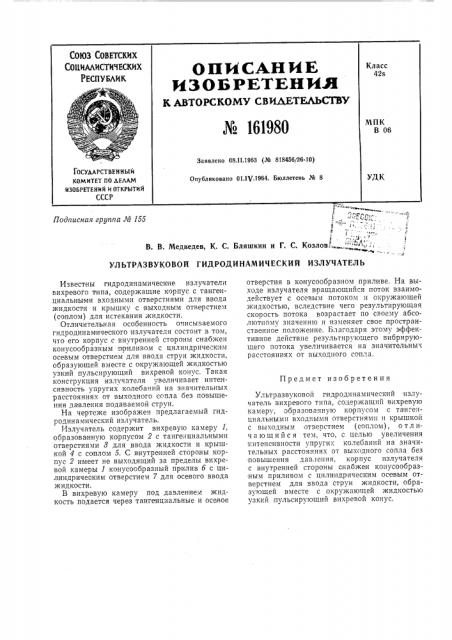

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
OHHCAHNE
ИЗОБРЕТЕНИЯ
К АВТОРСКОМ СВИДЕТЕЛЬСТВУ
Ко 161980
Класс
42s
Ф
Ъ
/ -
МПК
В 06
Заявлено 08.11.1963 (№ 818456(26-10) Опубликовано 011 /.1964. Бюллетень № 8
ГОСУААРСТВЕННЬ1 И
КОМИТЕТ по ДЕЛАЕМ
ИЗОБРЕТЕНИИ И ОТКРЫТИИ
СССР
УДК (;."" pr...., 1 ° 1
В. В. Медведев, К. С. Бляшкин и Г. С. Козлов. -, "" 4 ., «-ч -...
Под гисная группа № 155
УЛЬТРАЗВУКОВОЙ ГИДРОДИНАМИЧЕСКИЙ ИЗЛУЧАТЕЛЬ
Предмет изобретения
Известны гидродинамические излучатели вихревого типа, содержащие корпус с тангенциальными входными отверстиями для ввода жидкости и крышку с выходным отверстием (соплом) для истекания жидкости.
Отличительная особенность описываемого гидродинамического излучателя состоит в том, что его корпус с внутренней стороны снабжен конусообразным приливом с цилиндрическим осевым отверстием для ввода струи жидкости, образующей вместе с окружающей жидкостью узкий пульсирующий вихревой конус. Такая конструкция излучателя увеличивает интенсивность упругих колебаний на значительных расстояниях от выходного сопла без повышения давления подаваемой струи.
На чертеже изображен предлагаемый гидродинамический излучатель.
Излучатель содержит вихревую камеру 1, образован|ную корпусом 2 с тангенциальными отверстиями 8 для ввода жидкости и крышкой 4 с со плом 5. С внутренней стороны корпус 2 имеет не выходящий за пределы вихревой камеры 1 конусообразный прилив б с цилиндрическим отверстием 7 для осевого ввода жидкости.
В вихревую камеру под давлением жидкость подается через тангенциальные и осевое отверстия в конусообразном приливе. На выходе излучателя вращающийся поток взаимодействует с осевым потоком и окружающей жидкостью, вследствие чего результирующая скорость потока возрастает по своему абсолнвтному значению и изменяет свое пространственное положение. Благодаря этому эффективное действие результирующего вибрирующего потока увеличивается на значительных расстояниях от выходного сопла.
Ультразвуковой гидродинамический излучатель вихревого типа, содержащий вихревую камеру, образованную корпусом с тангенцнальными входными отверстиямп и крышкой с выходным отверстием (соплом), о т л ич а ю шийся тем, что, с целью увеличения интенсивности упругих колебаний на значительных расстояниях от выходного сопла без повышения давления, корпус излучателя с внутренней стороны снабжвн конусообразным приливом с цилиндрическим осевым отверстием для ввода струи жидкости, образу1ощей вместе с окружающей жидкостью узкий пульсирующий вихревой конус. № 161980
Составитель Н. В. Фомичев
Редактор Н. С. Коган Техред Л. К. Ткаченко Корректор Ю. М, Федулова
Поди. к печ. 5/V — 64 г. Формат бум. 60Х90 /в Объем 0,23 изд. л.
Заказ 941/18 Тираж 625 Цена 5 коп.
ЦНИИП14 Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
