Молоток дробилки

Молоток дробилки

Иллюстрации

Показать все

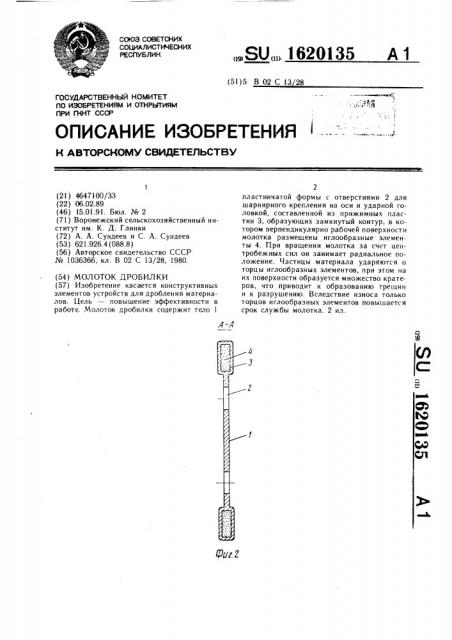

Реферат



Изобретение касается конструктивных элементов устройств для дробления материалов . Цель - повышение эффективности в работе. Молоток дробилки содержит тело 1 пластинчатой формы с отверстиями 2 для шарнирного крепления на оси и ударной головкой , составленной из прижимных пластин 3, образующих замкнутый контур, в котором перпендикулярно рабочей поверхности молотка размещены иглообразные элементы 4. При вращении молотка за счет центробежных сил он занимает радиальное положение . Частицы материала ударяются о торцы иглообразных элементов, при этом на их поверхности образуется множество кратеров , что приводит к образованию трещин и к разрушению. Вследствие износа только торцов иглообразных элементов повышается срок службы молотка. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1620135 А 1 (51)5 В 02 С !3 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fXHT СССР

I (21) 4647100/33 (22) 06.02.89 (46) 15.01.91. Бюл. № 2 (71) Воронежский сельскохозяйственный институт им. К. Д. Глинки (72) А. А. Сундеев и С. А. Сундеев (53) 621.926.4 (088.8) (56) Авторское свидетельство СССР № 1036366, кл. В 02 С 13/28, 1980. (54) МОЛОТОК ДРОБИЛКИ (57) Изобретение касается конструктивных элементов устройств для дробления матерналов. Цель — повышение эффективности в работе. Молоток дробилки содержит тело 1

2 пластинчатой формы с отверстиями 2 для шарнирного крепления на оси и ударной головкой, составленной из прижимных пластин 3, образующих замкнутый контур, в котором перпендикулярно рабочей поверхности молотка размещены иглообразные элементы 4. При вращении молотка за счет центробежных сил он занимает радиальное положение. Частицы материала ударяются о торцы иглообразных элементов, при этом на их поверхности образуется множество кратеров, что приводит к образованию трещин и к разрушению. Вследствие износа только торцов иглообразных элементов повышается срок службы молотка. 2 ил.

1620135

Формула изобретения

Составитель И. Горбунова

Редактор С. Лисина Техред А. Кравчук Корректор Т. Малец

Заказ 4 204 Тираж Подписное

НННН11Н Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1l3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент». г. Ужгород, ул. Гагарина, !О1

Изобретение относится к конструктивным элементам устройств для дробления материалов и может быть применено в сельскохозяйственной и других отраслях промышленности. 5

Цель изобретения — повышение эффективности в работе.

На фиг. 1 схематически изображен предлагаемый молоток, общий вид; на фиг. 2— сечение А-А на фиг. l.

Молоток дробилки содержит тело пластинчатой формы с отверстиями 2 для шарнирного крепления на оси и ударной головкой, составленной из прижимных пластин 3, образующих замкнутый контур с раз- 15 мещенными (запрессованными) в нем иглообразными элементами 4, образующими рабочую поверхность молотка. Иглообразные элементы установлены перпендикулярно рабочей поверхности молотка.

При вращении ротора дробилки за счет центробежных сил тело молотка 1 занимает радиальное положение в результате шарнирного сочленения осей подвеса и отверстий 2. Направление движения иглообразных элементов 4, запрессованных в замкнутые контуры 3, совпадает с направлением движения рабочей поверхности молотка.

При столкновении игольчатой поверхности молотка с измельчаемой частицей на поверхности частицы образуется множество кратеров от прямого воздействия на нее концов игл, что естественно ведет к образованию трещин и к разрушению.

Эффективно разрушение материала происходит в результате создания на поверхности частицы материала больших разрушающих напряжений. Повышается срок службы рабочей части молотков вследствие меньшего износа игл в результате того, что в работе участвуют торцы игл, а не их боковые поверхности.

Молоток дробилки, содержащий пластину с ударной головкой и отверстиями для шарнирного крепления на оси, отличающийся тем, что, с целью повышения эффективности в работе, ударная головка выполнена в виде прижимных пластин, образующих замкнутый контур, охватывающий иглообразные элементы, расположенные перпендикулярно рабочей поверхности молотка.
