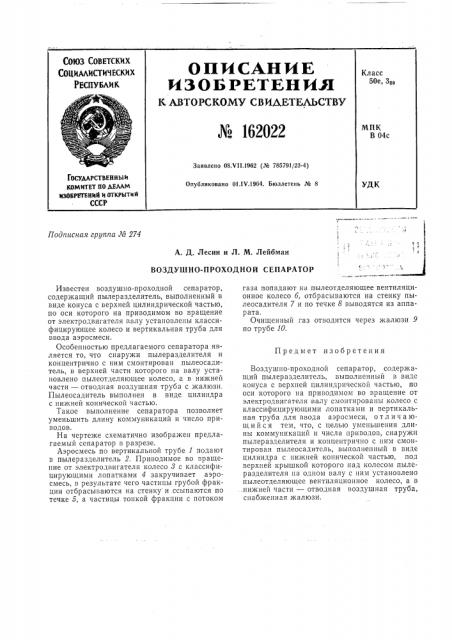

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧ ЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ,ЬДТЕЛЬСТВУ № 162022

Класс

50е, 32в

МПК

В 04с

Заявлено 08.Ч11.1962 (№ 785791/23-4) ГОСУДАРСТВЕННЫ И

КОМИТЕТ НО ДЕЛАМ

ИЗОБРЕТЕНИИ И ОТКРЫТИЙ

СССР

Опубликовано 01 IV 1964. Бюллетень № 8

УДК

Подписная группа № 274

А, Д. Лесин и Л. М. Лейбман

ВОЗДУШНО-ПРОХОДНОЙ СЕПАРАТОР

Известен воздушно-проходной сепаратор, содержащий пылеразделитель, выполненный в виде конуса с верхней цилиндрической частью, по оси которого на приводимом во вращение от электродвигателя валу установлены классифицирующее колесо и вертикальная труба для ввода аэросмеси.

Особенностью предлагаемого сепаратора является то, что снаружи пылеразделителя и концентрично с ним смонтирован пылеосадитель, в верхней части которого на валу установлено пылеотделяющее колесо, а в нижней части — отводная воздушная труба с жалюзи.

Пылеосадитель выполнен в виде цилиндра с нижней конической частью.

Такое выполнение сепаратора позволяет уменьшить длину коммуникаций и число приводов.

На чертеже схематично изображен предлагаемый сепаратор в разрезе.

Аэросмесь по вертикальной трубе 1 подают в пылеразделитель 2. Приводимое во вращение от электродвигателя колесо 8 с классифицируюшими лопатками 4 закручивает аэросмесь, в результате чего частицы грубой фракции отбрасываются на стенку и ссыпаются по течке 5, а частицы тонкой фракции с потоком газа попадают на пылеотделяющее вентиляционное колесо б, отбрасываются на стенку пылеосадителя 7 и по течке 8 выводятся из аппарата, Очищенный газ отводится через жалюзи 9 по трубе 10.

Предмет изобретения

Воздушно-проходной сепаратор, содержащий пылеразделитель, выполненный в виде конуса с верхней цилиндрической частью, по оси которого на приводимом во вращение от электродвигателя валу смонтированы колесо с классифицирующими лопатками и вертикальная труба для ввода аэросмеси, о т л и ч а ю щийся тем, что, с целью уменьшения длины коммуникаций и числа приводов, снаружи пылеразделителя и концентрично с ним смонтирован пылеосадитель, выполненный в виде цилиндра с нижней конической частью, под верхней крышкой которого над колесом пылеразделителя на одном валу с ним установлено пылеотделяющее вентиляционное колесо, а в .нижней части — отводная воздушная труба, снабженная жалюзи.
