Реферат



Изобретение относится к станкостроению , а именно к устройствам для подачи смазочно-охлаждающей жидкости (СОЖ) в зону резания. Целью изобретения является повышение эффективности охлаждения и снижение энергозатрат. При начале перемещения инструмента 9 в гидравлический привод 8 его перемещения подается жидкость под давлением. Жидкость попадает в полость 7 вентиля 3 и перемещается штокпоршень 5, сжимая пружину 6, переметая клапан 4, открывая проход СОЖ по трубопроводу 1 к соплу 2 и зону резания. После окончания обработки вентиль 3 закрывается , подача СОЖ прекращается. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 0 11/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4646799/08 (22) 07,02.89 (46) 15.01.91. Бюл. ¹ 2 (71) Дмитровский завод фрезерных станков (72) Ю.В.Зелов (53) 62-719 (088.8) (56) Авторское свидетельство СССР

N595122,,кл,,В 23 Q 11/10, 1978. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ЗОНУ

РЕЗАНИЯ (57) Изобретение относится к станкостроению, а именно к устройствам для подачи

„„5U„„1620270 А1 смазочно-охлаждающей жидкости (СОЖ) в зону резания. Целью изобретения является повышение эффективности охлаждения и снижение энергозатрат. При начале перемещения инструмента 9 в гидравлический привод 8 его перемещения подается жидкость под давлением, Жидкость попадает в полость 7 вентиля 3 и перемещается штокпоршень 5, сжимая пружину 6, перемешая клапан 4, открывая проход СОЖ по трубопроводу 1 к соплу 2 и зону резания. После окончания обработки вентиль 3 закрывается, подача СОЖ прекращается, 2 ил.

1620270

Составитель В.Ротницкая

Редактор М.Бандура Техред M.Ìîðãåíòàë КоРРектор Н,Ревская

Заказ 4209 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к станкостроению, а именно к устройствам для подачи смазочно-охлаждающей жидкости (СОЖ) в зону резания.

Целью изобретения является повышение эффективности охлаждения и снижение энергозатрат.

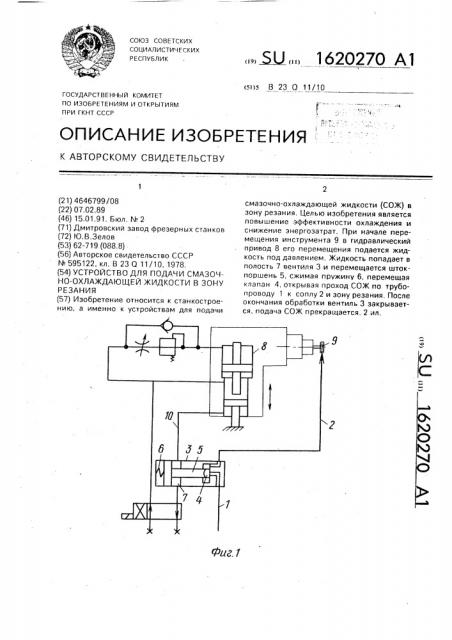

На фиг.1 показана схема устройства; на фиг.2 — схема вентиля.

Устройство содержит средство подачи

СОЖ (не показано) с трубопроводом 1 и соплом 2, вентиль 3 с клапаном 4 и приводом перемещения клапана, выполненным в виде расположенного в вентиле 3 и связанного с клапаном 4 шток-поршня 5 и пружины 6, расположенной между вентилем 3 шток-поршнем 5. Полость 7 вентиля 3 и шток-поршня 5 связана с гидравлическим приводом 8 подачи инструмента 9 через трубопровод 10.Шток-поршень 5 уплотнен с помощью сальников 11 и 12 относительно вентиля 3, а на клапане 4 расположен уплотняющий элеMåíò 13.

Устройство работает следующим образом.

Перед началом обработки под действием пружины 6 клапан 4 прижат к седлу 14 вентиля 3 и подача СОЖ не происходит, так как трубопровод 1 СОЖ перекрыт. После того, как включается подача инструмента 9, в приводе 8 подачи инструмента 9 возникает давление. которое по трубопроводу 10 подается в полость 7. При повышении давления в системе больше усилия поджатия пружины 6 шток-поршень 5 перемещается, сжимая пружину 6 и отрывая элемент 13 с

5 клапаном 4 от седла 14, открывая подачу

СОЖ по трубопроводу 1 в сопло 2 и зону резания. Как только подача инструмента 9 прекращается, давление в полости 7 падает и вентиль 3 закрывается при перемещении

10 клапана 4 под действием пружины 6. 3-о позволяет снизить энергозатраты за счет прекращения подачи СОЖ после обработки и повысить эффективность охлаждения своевременной подачей заданного количества

15 СОЖ.

Формула изобретения

Устройство для подачи смазочно-охлаждающей жидкости в зону резания станка с

20 гидравлическим приводом подачи инструмента, содержащее средство подачи смазочно-охлаждающей жидкости, сопло, связывающий их трубопровод и вентиль с клапаном, о т л и ч а ю щ е е с я тем. что. с

25 целью повышения эффективности охлаждения и снижения энергозатрат, устройство снабжено приводом перемещения клапана, выполненным в виде расположенного в вентиле и связанного с клапаном подпружинен-.

30 ного шток-поршня, полость которого предназначена для соединения с гидравлическим приводом подачи инструмента.
