Изобретение относится к машиностроению , в частности к упрочняюще-чистовой обработке сложнопрофильных изделий поверхностым пластическим деформированием . Цель изобретения - повышение качества обработки путем создания равномерной толщины наклепанного слоя. Контейнер 12 на 2/3 объема заполняют шариками 13. На державке-инструменте 18 закрепляют штифты-оправки с изделиями 20. Включают ультразвуковые преобразования 9 и 14. Вводят державку-инструмент 18 в полость контейнера 12 до положения, пока стрелка динамометра 34 не остановится в заданном положении Механизмом 35 ручной коррекции устанавливают окончательное нажимное усилие, соответствующее пороговому значению, при котором даль00 С Os hO О ГО vj Фиг

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sr)s В 24 В 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ФигЛ (21) 4191238/08 (22) 26.11.86 (46) 15.01.91. Бюл. № 2 (71) Тольяттинский политехнический институт (72) А.Ф. Алексеенко, В.А, Гройсман, В.П. Зайцев и Ф.А. Бронин (53) 621.789(088.8) (56) Авторское свидетельство СССР

¹ 456704, кл. В 24 В 1/04, 1971.

Авторское свидетельство СССР

N 770565, кл, В 06 В 3/02, 1978.

Авторское свидетельство СССР

N 674882, кл. В 24 С 1/10, 1977.

Авторское свидетельство СССР

N 743278, кл. В 24 В 31/06, В 06 В 3/00,,1978. (54) СПОСОБ ПОВЕРХНОСТНОГО УПРОЧНЕНИЯ ДЕТАЛЕЙ

„„Я „„1620274 Al (57) Изобретение относится к машиностроению, в частности к упрочняюще-чистовой обработке сложнопрофильных изделий поверхностым пластическим деформированием. Цель изобретения — повышение качества обработки путем создания равномерной толщины наклепанного слоя. Контейнер 12 на 2/3 объема заполняют шариками 13. На державке-инструменте 18 закрепляют штифты-оправки с изделиями

20. Включают ультразвуковые и реобразования 9 и 14. Вводят державку-инструмент 18 в полость контейнера 12 до положения, пока стрелка динамометра 34 не остановится в заданном положении, Механизмом 35 ручной коррекции устанавливают окончательное нажимное усилие, соответствующее пороговому значению, при котором даль1620274 нейшее увеличение хода державкиинструмента 18 с поршнем 19 начинает резко возрастать и выходить за пороговый предел усилия, которое достаточно для создания плотноупакованной пространственно-ориенИзобретение относится к упрочняющечистовой обработке сложнопрофильных иэделий поверхностным пластическим деформированием стальными шариками и может быть использовано в медицинской технике и технологии при изготовлении зубных металлических протезов.

Цель изобретения — повышение эффективности обработки путем равномерной передачи энергии ультразвуковых колебаний упрочняемой поверхности изделия, создания равномерной толщины наклепаного слоя и регулярного топографического рельефа, Согласно предлагаемому способу при поверхностном упрочнении деталей в среде жидкости стальными шариками, приводимыми в движение ультразвуковыми колебаниями контейнера-инструмента, между изделием, размещенным в контейнере на державке, несущей пуансон, и стенками контейнера формируют плотно упакованное взаимное расположение шариков и создают между ними объемно-контактный натяг, а к контейнеру и державке прикладывают ультразвуковые колебания в двух взаимно перпендикулярных направлениях, при этом жидкость прокачивают под давлением через оставшиеся полости в контейнере-инструментее.

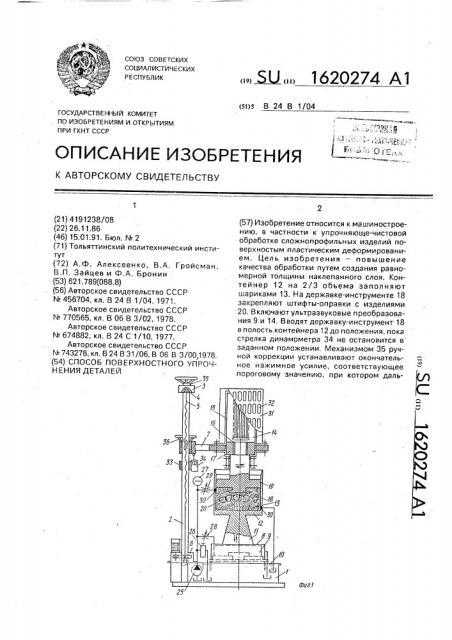

На фиг, 1 приведена принципиальная схема установки, реализующей способ; на фиг. 2 — схема крепления изделия.

Установка содержит станину-бак 1, на которой установлены направляющие стойки

2, соединенные в верхней части траверсой 3.

Между стойками 2 размещен на подшипниках 4 винт 5, кинематически связанный с мотор-редуктором 5. На стойках 2 с возможностью возвратно-поступательного перемещения (от ходового винта) установлена каретка 7, На станине 1 в охла>кдаемом кожухе 8 размещен ультразвуковол магнитострикционный преобразователь 9, снабженный элементом 10 акустической развязк . (показан условно) и волноводом 11 с инструментом-контейнером 12, в котором размещены стальные шарики 13, например подшипниковые. На каретке 7 соосно с ультразвуковым преобразователем 9 и инстру10

3 >

50 тированной структуры передаточных звеньев(шариков). В этом положении каретка 7 фиксируется зажимным устройством.

Включают МоТор-гидронасос 25 p проКа ки жидкости и производят упрочнение, 2 ил. ментом-контейнером 12 установлен второй ультразвуковой ферритовый преобразователь 14 крутильных колебаний. Корпус преобразователя цилиндрической формы усилен дополнительным элементом 15 из конструкционной стали

На преобразователе 14 в элементе 16 связи с помощью резьбового соединения 17 закреплена державка-инструмент 18, выполненный заодно с плунжером 19, который выполняет функцию мастера-пуансона, Ультразвуковые крутильные колебания державки-инструмента 18 обеспечивают хорошие условия ее входа в шарики 13 до значения, соответствующего плотной упаковке шариков с натягом между собой, стенками инструмента-контейнера и поверхностью державки-инструмента ";8 с изделиями 20 и плунжером 19.

Изделия 20 (коронки, мосты с коронками и литниковыми протезами) устанавливаются на штифтах-оправках 21 (фиг. 2), которые состоят из пружинящего элемента

22 в форме розетки, стопорной втулки 23 лз тефлона и под>кимного винта 24, Установка снабжена гидростанцией, включающей мотор-гидронасос 25, редукциснный клапан 26, манометр 27 давленля, дроссели 28 и 29, встроенные в подводящие магистрали кожуха охлажеднля ультразвукового преобразователя 9 и контейнера 12.

Входное и выходное отверстия контейнера закрыты решеткамл 30 предотвращающими попадение шариков 13 в охлаждающую магистраль и нарушение их натяга в рабочем режиме упрочнения деталей 20. Преобразователь 14 охлаждается за счет конвективного теплообмена и защищен кожухом 31 с окнами 32.

Кожух охлаждения преобразователя 9 и корпус контейнера 12 снабжены штуцерами, соединенными с нагнетающей и сливной магистралями и станиной-Гаком 1. На кронштейне 33 устансвлен динамометр 34, нажимнол шток которого служит упором в каретку 7 прл настроечном ходе последней (настроечный режим). Ходовой винт 5 снабжен механизмом 35 ручной коррекции перемещения каретки 7 с преобразователем 14, Каретка 7 имеет зажимное устройство 36 с

1620274 направляющими стойками 2 для фиксации ее рабочего положения.

Упрочнение осуществляется следующим образом.

Контейнер 12 на 2/3 обьема заполняет- 55 ся шариками 13. На державке-инструменте 18 закрепляются штифты-оправки 21 с изделия- ми 20, Включают ультразвуковые преобразователи 9 и 14, Вводят державку-инструмент 18 в полость контейнера 12 до положения, пока стрелка динамометра 34 не остановится на показании 2,0„,2,1 Н, Маховичком механизма

35 ручной коррекции устанавливают окончательное нажимное усилие, соответствующее пороговому значению, при котором дальней- 15 шее увеличении хода державки-инструмента 18 с плунжером 19 начинает резко возрастать и выходить за пороговый предел усилия, обеспечивающего необходимый и достаточный по величиче натяг, создающий 20 плотно упаковнаную пространственно-ориентировочную структуру передаточных звеньев (шариков) как между собой, так и со стенками контейнера 12, плунжера 19, державки-инструмента 18 и детали 20. В этом 25 положении каретка 7 фиксируется зажимным устройством, Включают мотор-гидронасос 25 для прокачки жидкости v. производят упрочнение.

По окончании упрочнения каретка 7 30 снимается с фиксации зажимного устройства 36, отключается мотор-гидронасос 25 и нажатием кнопки "Подача каретки вверх" державка-инструмент ":8 с плунжером 19 и деталями 20 выводятся из инструмента-кон- 35 тейнера 12.

Шарики, как промежуточное передающее звено, находящиеся в строго ориентированном состоянии, точно воспроизводят ход шариков, участвующих в деформационном процессе и получающих ультразвуковые колебания в двух взаимно перпендикулярных направлениях. Регулируя амплитуду и частоту ультразвуковых колебаний, можно обеспечивать равномерную толщину наклепанного слоя деталей любой формы стожности, получать регулярный топографический рельеф с разным соотношением сторон ячейки микросетки, т.е. декорированную поверхность. Прокачка под давлением охладаемой жидкости через образовавшиеся полости между шариками обеспечивает наилучшие условия охлаждения как деформирующих элементов, так и зоны поверхностного упрочнения детали.

Формула изобретения

Способ поверхностного упрочнения деталей, при котором ультразвуковые колебания накладывают на деталь, закрепленную на державке ультразвукового преобразователя и помещенную в контейнер с упрочняющими элементами — стальными шариками всредежидкости,отличающийся тем, что, с целью повышения качества эа счет создания равномерной толщины наклепанного слоя, между деталями и контейнером создают плотно упакованное расположение шариков с обьемно-контактным натягом, а ультразвуковые колебания на контейнер и державку накладывают во взаимно перпендикулярных направг ениях, при этом через контейнер прокачивают жидкость под давлением.

1620274
