Способ изготовления абразивного инструмента

Иллюстрации

Показать все

Реферат



Изобретение относится к металлообработке и предназначено для изготовления абразивного инструмента, преимущественно отрезных кругов. Целью изобретения является повышение режущей способности инструмента. Способ включает засыпку абразивного материала, формование и нагрев . В пресс-форму при засылке одного из абразивов укладывают шаблон, выступы которого входят в ячейки армирующей сетки. После удаления шаблона освободившиеся ячейки заполняют абразивом с иной абразивной способностью и закрепляют связующим . 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 24 D 5/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

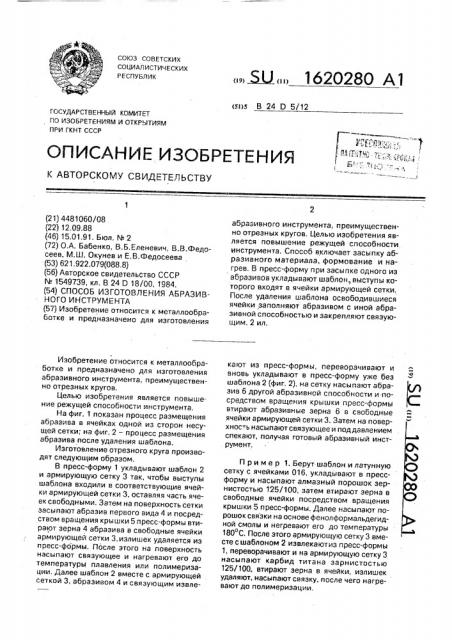

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4481060/08 . (22) 12.09,88 (46) 15.01.91, Бюл. ¹ 2 (72) О.А. Бабенко, B.Á.Åëåíåâè÷, В.В.Федосеев, M.Ø. Окунев и Е.В.Федосеева (53) 621.922.079(088.8) (56) Авторское свидетельство СССР № 1549739, кл, В 24 О 18/00, 1984. (54) СПОСОБ ИЗГОТОВЛЕНИЯ АБРАЗИВНОГО ИНСТРУМЕНТА (57) Изобретение относится к металлообработке и предназначено для изготовления

Изобретение относится к металлообработке и предназначено для изготовления абразивного инструмента, преимущественно отрезных кругов.

Целью изобретения является повышение режущей способности инструмента.

На фиг. 1 показан процесс размещения абразива в ячейках одной из сторон несущей сетки; на фиг. 2 — процесс размещения абразива после удаления шаблона.

Изготовление отрезного круга производят следующим образом.

В пресс-форму 1 укладывают шаблон 2 и армирующую сетку 3 так, чтобы выступы шаблона входили в соответствующие ячейки армирующей сетки 3, оставляя часть ячеек свободными. Затем на поверхность сетки засыпают абразив первого вида 4 и посредством вращения крышки 5 пресс-формы втирают зерна 4 абразива в свободные ячейки армирующей сетки 3, излишек удаляется из пресс-формы. После этого на поверхность насыпают связующее и нагревают его до температуры плавления или полимеризации. Далее шаблон 2 вместе с армирующей сеткой 3, абразивом 4 и связующим извле. Ы,, 1620280 А1 абразивного инструмента, п реимущественно отрезных кругов. Целью изобретения является повышение режущей способности инструмента. Способ включает засыпку абразивного материала, формование и нагрев. В пресс-форму при засыпке одного из абразивов укладывают шаблон, выступы которого входят в ячейки армирующей сетки.

После удаления шаблона освободившиеся ячейки заполняют абразивом с иной абразивной способностью и закрепляют связующим. 2 ил. кают из пресс-формы, переворачивают и вновь укладывают в пресс-форму уже беэ шаблона 2 (фиг. 2), на сетку насыпают абразив 6 другой абразивной способности и-посредством вращения крышки пресс-формы втирают абразивные зерна 6 в свободные ячейки армирующей сетки 3. Затем на поверхность насыпают связующее и под давлением спекают, получая готовый абразивный инструмент.

Пример 1. Берут шаблон и латунную сетку с ячейками 016, укладывают в прессформу и насыпают алмазный порошок зернистостью 125/100, затем втирают зерна в свободные ячейки посредством вращения крышки 5 пресс-формы. Далее насыпают порошок связки на основе фенолформальдегидной смолы и негревают его до температуры

180 С. После этого армирующую сетку 3 вместе с шаблоном 2 иэвлекаютиэ пресс-формы

1, переворачивают и на армирующую сетку 3 насыпают карбид титана зарнистостью

125/100, втирают зерна в ячейки, излишек удаляют, насыпают связку, после чего нагревают до полимеризации, 1620280

Составитель В.Воробьев

Редактор Л.Лазаренко Техред M.Ìîðãåíòàë Корректор T.Màëåö

Заказ 4210 Тираж .. Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Пример 2. Берут шаблон и латунную сетку с ячейками 016, укладывают в прессформу и насыпают алмазный порошок зернистостью 125/100, затем втирают зерна в свободные ячейки посредством вращения крышки 5 пресс-.формы. Далее насыпают порошок связки на основе фенолформальдегидной смолы и нагревают его до 180ОС.

После этого армирующую сетку 3 вместе с шаблоном 2 извлекают из пресс-формы 1, переворачивают .и на армирующую сетку 3 насыпают злектрокорунд "åðíèñòîñòüþ

125/100, втирают зерна в ячейки, излишек удаляют, насыпают связки, после чего нагревают до температуры полимеризации, Формула изобретения

Способ изготовления абразивного инструмента, при котором на металлической сетке размещают абразив и закрепляют его

5 связующим, которое нагревают, о т л и ч аю шийся тем, что, с целью повышения режущей способности инструмента, берут шаблон с выступами, количество которых меньше количества ячеек сетки, последнюю

10 располагают на шаблоне так,,чтобы выступы его входили в ячейки сетки, после чего в свободные ячейки помещают абразив и связующее, затем шаблон удаляют и в освободившиеся ячейки помещают абразив иной

15 абразивной способности и связующее,
