Реферат



Изобретение относится к ручным инструментам для удержания и направления гвоздей. Цель изобретения - повышение удобства эксплуатации. Гвоздь 5 вводят между рабочими органами 2. За счет создания магнитом 3 магнитного поля между рабочими органами 2 гвоздь 5 ориентируется параллельно оси 6 рукоятки. Рабочие органы 2 вместе с гвоздем 5 устанавливаются в удобное для пользования инструментом положение за счет вращения рукоятки с магнитом 3 относительно рабочих органов 2. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g))g В 25 В 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

A-À (21) 4630911/28 (22) 04.01.89 (46) 15.01.91. Бюл. М 2 (75) Г.Г. Кошкин (53) 621.881,(088.8) (56) Патент США й. 4054263, кл, В 25 С 11/00, 1977. (54) РУЧНОЙ ИНСТРУМЕНТ (57) Изобретение относится к ручным инструментам для удержания и направления

„„Я „„1620287 А1 гвоздей. Цель изобретения — повышение удобства эксплуатации. Гвоздь 5 вводят между рабочими органами 2, За счет создания магнитом 3 магнитного поля между рабочими органами 2 гвоздь 5 ориентируется параллельно оси 6 рукоятки. Рабочие органы 2 вместе с гвоздем 5 устанавливаются в удобное для пользования инструментом положение за счет вращения рукоятки с магнитом

3 относительно рабочих органов 2. 2 ил.

1620287

Составитель Н.Кузнецова

Редактор Т.Лазаренко Техред М, Моргентал Корректор T.Ìàëåö

Заказ 4210 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г..ужгород. Ул. Гагарина, 101

Изобретение относится к ручным инструментам, предназначенным для удержания и направления гвоздей.

Целью изобретения является повышение удобства эксплуатации за счет возможности работы в труднодоступных местах и исключения приложения больших физических усилий при работе.

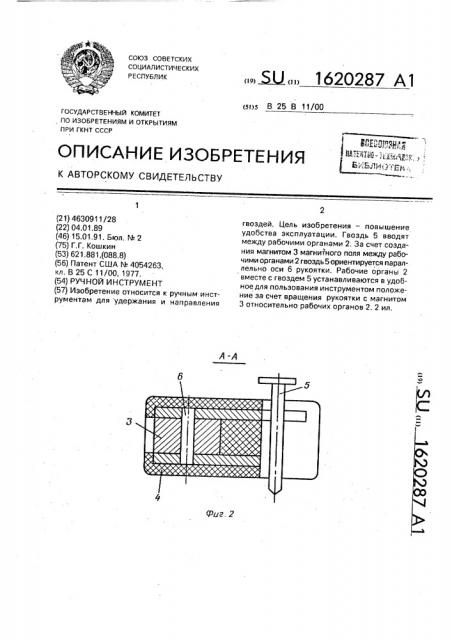

На фиг. 1 изображен ручной инструмент, общий вид; на фиг, 2 — разрез А — А на фиг. 1.

Ручной инструмент содержит рукоятку

1 с рабочими органами 2, выполненными из магнитопроводящего материала, жестко связанный с рукояткой постоянный магнит

3, установленный с воэможностью поворота относительно рабочих органов 2. Рабочие органы 2 расположены под углом друг к другу с вершиной, направленной к магниту

3, и заключены в защитную противоударную оболочку 4 из немагнитного материала.

Ручной инструмент работает следуюцим образом.

Намагниченный магнит 3 создает магнитный поток между рабочими органами 2, При размещении стального гвоздя 5 между рабочими органами 2 возникает сила, притягивающая его к вершине угла, образованного рабочими органами 2. Гвоздь 5

5 ориентируется параллельно оси 6 установки рукоятки 1. Рабочие органы 2 вместе с гвоздем 5 устанавливаются в удобное для пользования инструментом положение эа счет вращения рукоятки 1 с магнитом 3 относи10 тельно рабочих органов 2. Это положение сохраняется без применения мускульного усилия со стороны рабочего.

Формула изобретения

15 Ручной инструмент, содержащий магнит и рукоятку с рабочими органами,выполненными из магнитопроводящего материала, отличающийся тем, что, с целью повышения удобства эксплуатации, магнит

20 жестко связан с рукояткой и установлен с возможностью поворота относительно рабочих органов, а последние расположены под углом друг к другу вершиной. направленной к магниту,
