Алмазно-канатная пила

Алмазно-канатная пила

Иллюстрации

Показать все

Реферат



Изобретение относится к алмазному камнеобрабатывающему инструменту, предназначено для добычи блоков природного камня в карьерах и позволяет повысить производительность. Это достигается тем, что алмазные режущие элементы устанавливают попарно через промежуточную втулку, а с внешних торцов устанавливают опорные втулки. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 8 28 0 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1р с ;:% : . („.с!.,6Л

Б .; и .ЗТ -. -,А

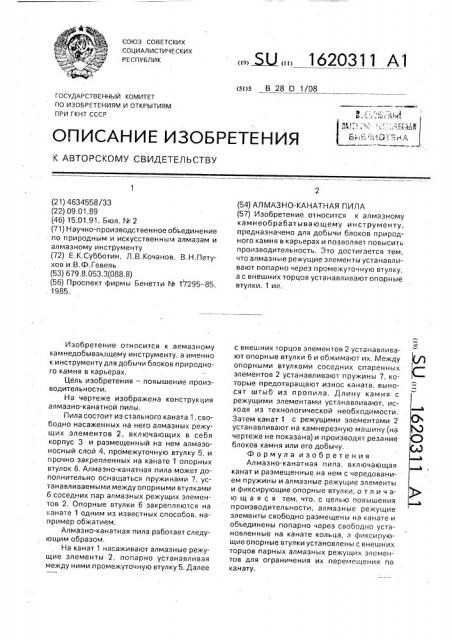

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4634558/33 (22) 09.01.89 (46) 15.01.91. Бюл. ¹ 2 (71) Научно-производственное обьединение по природным и искусственным алмазам и алмазному инструменту (72) Е,К,Субботин, Л.В,Кочанов, В.Н.Петухов и В,Ф.Гевель (53) 679.8.053.3(088.8) (56) Проспект фирмы Бенетти № 17295 — 85, 1985, Изобретение относится к алмазному камнедобывающему инструменту, а именно к инструменту для добычи блоков природного камня в карьерах.

Цель изобретения — повышение производительности.

На чертеже изображена конструкция алмазно-канатной пилы.

Пила состоит из стального каната 1, свободно насаженных на него алмазных режущих элементов 2, включающих в себя корпус 3 и размещенный на нем алмазоносный слой 4, промежуточную втулку 5, и прочно закрепленных на канате 1 опорных втулок 6, Алмазно-канатная пила может дополнительно оснащаться пружинами 7, устанавливаемыми между опорными втулками

6 соседних пар алмазных режущих элементов 2. Опорные втулки 6 закрепляются на канате 1 одним из известных способов, например обжатием.

Алмазно-канатная пила работает следующим образом.

На канат 1 насаживают алмазные режущие элементы 2, попарно устанавливая между ними промежуточную втулку 5. Далее. Ж „ 1620311 А1 (54) АЛМАЗНО-КАНАТНАЯ ПИЛА (57) Изобретение относится к алмазному камнеобрабатывающему инструменту, предназначено для добычи блоков природного камня в карьерах и позволяет повысить производительность. Это достигается тем, что алмазные режущие элементы устанавливают попарно через промежуточную втулку, а с внешних торцов устанавливают опорные втулки. 1 ил. с внешних торцов элементов 2 устанавливают опорные втулки 6 и обжимают их. Между опорными втулками соседних спаренных элементов 2 устанавливают пружины 7, которые предотвращают износ каната, выносят штыб из пропила. Длину камня с режущими элементами устанавливают, исходя из технологической необходимости.

Затем Канат 1 с режущими элементами 2 устанавливают на камнерезную машину (на чертеже не показана) и производят резание блоков камня или его добычу, Формула изобретения

Алмазно-канатная пила, включающая канат и размещенные на нем с чередованием пружины и алмазные режущие элементы и фиксирующие опорные втулки, о т л и ч аю щ а я с я тем, что, с целью повышения производительности, алмазные режущие элементы свободно размещены на канате и объединены попарно через свободно установленные на канате кольца, а фиксирующие опорные втулки установлены с внешних торцов парных алмазных режущих элементов для ограничения их перемещения по канату.

1620311

Составитель Е. Булеков

Техред М.Моргентал Корректор Н. Ревская

Редактор М. Товтин

Заказ 4211 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент". r, Ужгород, ул.Гагарина, 101
