Устройство для регулирования натяжения рулонного материала

Устройство для регулирования натяжения рулонного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к мотальному оборудованию и позволяет повысить точность регулирования и надежность намотки ленточных материалов. Устройство содержит клиноременный вариатор, один из валов которого связан с рулонодержателем, и средство управления вариатором, включающее зубчато-винтовую передачу. Зубчатовинтовая передача содержит вал-шестерню и связанные с ней два соосных зубчатых колеса с различным количеством зубьев. Одно зубчатое колесо закреплено на винте , а другое установлено с возможностью перемещения вдоль винта. Это подвижное зубчатое колесо закреплено на цилиндрической направляющей, на которой установлена рамка, перемещающая приводной вал перпендикулярно его оси вращения. 2 ил.

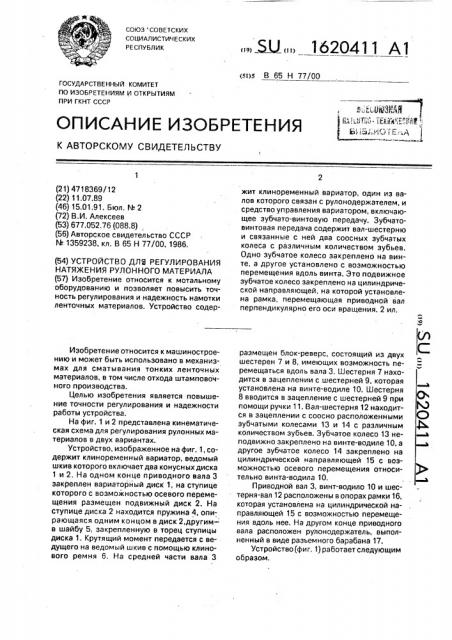

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 Н 77/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4718369/12 (22) 11,07.89 (46) 15.01,91. Бюл. М 2 (72) В.И. Алексеев (53) 677.052,76 (088.8) (56) Авторское свидетельство СССР

М 1359238, кл. В 65 Н 77/00, 1986. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

НАТЯЖЕНИЯ РУЛОННОГО МАТЕРИАЛА (57) Изобретение относится к мотальному оборудованию и позволяет повысить точность регулирования и надежность намотки ленточных материалов. Устройство содерИзобретение относится к машиностроению и может быть использовано в механизмах для сматывания тонких ленточных материалов, в том числе отхода штамповочного производства.

Целью изобретения является повышение точности регулирования и надежности работы устройства.

На фиг. 1 и 2 представлена кинематическая схема для регулирования рулонных материалов в двух вариантах.

Устройство, изображенное на фиг, 1, содержит клиноременный вариатор, ведомый шкив которого включает два конусных диска

1 и 2, На одном конце приводного вала 3 закреплен вариаторный диск 1; на ступице которого с возможностью осевого перемещения размещен подвижный диск 2. На ступице диска 2 находится пружина 4, опирающаяся одним концом в диск 2,другим- в шайбу 5, закрепленную в торец ступицы диска 1. Крутящий момент передается с ведущего на ведомый шкив с помощью клинового ремня 6. На средней части вала 3,, ЫУ„„1620411 Al жит клиноременный вариатор, один из валов которого связан с рулонодержателем, и средство управления вариатором, включающее зубчато-винтовую передачу. Зубчатовинтовая передача содержит вал-шестерню и связанные с ней два соосных зубчатых колеса с различным количеством зубьев.

Одно зубчатое колесо закреплено на винте, а другое установлено с возможностью перемещения вдоль винта. Это подвижное зубчатое колесо закреплено на цилиндрической направляющей, на которой установлена рамка, перемещающая приводной вал перпендикулярно его оси вращения. 2 ил. размещен блок-реверс, состоящий из двух шестерен 7 и 8, имеющих возможность перемещаться вдоль вала 3. Шестерня 7 находится в зацеплении с шестерней 9, которая установлена на винте-водиле 10. Шестерня

8 вводится в зацепление с шестерней 9 при помощи ручки 11. Вал-шестерня 12 находится в зацеплении с соосно расположенными зубчатыми колесами 13 и 14 с различным количеством зубьев. Зубчатое колесо 13 неподвижно закреплено на винте-водиле 10, а другое зубчатое колесо 14 закреплено на цилиндрической направляющей 15 с возможностью осевого перемещения относительно винта-водила 10.

Приводной вал 3, винт-водило 10 и шестерня-вал 12 расположены в опорах рамки 16, которая установлена на цилиндрической направляющей 15 с возможностью перемещения вдоль нее. На другом конце приводного вала расположен рулонодержатель, выполненный в виде разьемного барабана 17.

Устройство (фиг, 1) работает следующим образом, 1620411

При вращении ведущего шкива крутящий момент передается клиновым ремнем

6 через ведомый шкив, вал 3 и шестерню 7, которая находится в зацеплении с шестерней 9, винту-водилу 10. Одновременно с винтом-водилам 10 вращается зубчатое колесо 13, находящееся в зацеплении с шестерней 12, которая вращает зубчатое колесо

14, отличающееся на 1-2 зуба от числа зубьев зубчатого колеса 13, В результате винтводило 10 вывинчивается из зубчатого колеса 14 и соединенной с ним направляющей 15, тем самым рамка 16 вместе с приводным валом 3 перемещается перпендикулярно оси вращения приводного вала пропорционально увеличению диаметра намотки ленты на рулонодержателе 17. Клиновой ремень 6, воздействуя на подвижный диск 2 ведомого шкива, меняет свое радиальное положение на шкиве, в результате происходит изменение передаточного числа и скорости вращения приводного вала 3, сохраняя одинаковое натяжение ленты при намотке на рулонодержатель 17, Ilo окончании намотки выключается пресс и с разьемного барабана снимается рулон смотанной ленты. Для возвращения устройства в первоначальное положение необходимо вывести из зацепления зубчатое колесо 13 и затем переключить ручкой

11 зубчатое зацепление шестерни 8 вместо шестерни 7. Включается пресс, и устройство возвращается в первоначальное положение, На фиг. 2 представлена схема устройства для более жестких наматываемых материалов, В этом случае для сохранения постоянной линейной скорости при намотке на барабан необходимо изменение передаточного числа между ведущим и ведомым валом за счет вклинивания клинового вариаторного ремня между дисками 1 и 2, Это осуществляется путем перестановки шкивов в ранее представленной кинематической схеме. Плоский шкив с ведущего вала перенесен на ведомый вал 3, а шкив, состоящий из дисков 1 и 2, с ведомого вала 3 перенесен на ведущий вал. Это позволяет клиновому вариаторному ремню работать тремя плоскостями во все время рабочего цикла намотки материала на барабан путем увеличения межосевого расстояния между шкивами 18 и 19. Для этого винт 10 ввинчивается в направляющую 15, в результатее чего вал 3 с плоским шкивом 19 непрерывно (с заданными параметрами в зубчатом зацеплении 13, 14, 10 и 12) оттягивается от шкива, состоящего из конических дисков 1 и 2, и тем самым втягивает все в

10 сматывается материал (лента) и передается

50 эффективнее испольэовать клиновой вари55

35 меньший и меньший диаметр дисков 1 и 2 клиновой вариаторный ремень 6, в результате меняется передаточное число между ведущим и ведомым валами, сохраняя постоянную линейную скорость намотки материала на барабан.

Кинематическая схема, представленная на фиг. 2, также применима, когда расстояние между прессом или станком, с которого движение на вал 3 барабана, велико, а клиновые вариаторные ремни изготавливаются на небольшие межосевые расстояния, но ширина этих ремней велика (45 мм и более).

В этом случае движение с пресса или станка передается ступенчато, Первая ступень: пресс (станок) — вал шкива 18. Ремень 20 плоский или клиновой, расстояние между шкивами не регламентируется и устанавливается постоянным. Вторая ступень: шкив дисков 1 и 2 — плоский шкив вала 3. Расстояние регламентируется клиновым вариаторным ремнем. Для больших габаритов намотки на,барабан шкив 18; 21 устанавливается ступенчатым. В этом случае диаметры дисков 1 и 2 полностью использованы, т. е, клиновый вариаторный ремень подошел к наименьшему предельному диаметру дисков 1 и 2. Для продолжения намотки на барабан необходимо вернуть ремень в первоначальное положение, затем перевести ремень 20 со шкива 21 с большего диаметра на меньший, а на шкиве 18 — наоборот, включить намоточный режим устройства (намотка материала на барабан будет продолжаться до требуемой величины), Предлагаемое устройство позволяет регулировать передаточное число в зависимости от диаметра намотки ленты, Повышается точность и надежность работы устройства за счет устранения проскальзывания следящего ролика, тем самым исключается обрыв наматываемой ленты, Устройство по второму варианту дает возможность увеличить срок службы клиновых вариаторных ремней, так как в этом устройстве боковыми поверхностями ремень работает только в одном шкиве, состоящем из двух конических дисков. 1 и 2, аторный ремень; так как он работает тремя плоскостями, увеличить расстояние между устройством и прессом или станком, подающим материал.

Формула изобретения

Устройство для регулирования натяжения рулонного материала, содержащее ваавиатор, один из валов которого связан с

1620411

Фиг. f рулонодержателем, средство управления вариатором, включающее зубчато-винтовую передачу, состоящую из вала-шестерни и связанных с ним двух соосных зубчатых колес с различным количеством зубьев, одно из которых соединено с винтом, а другое установлено с возможностью перемещения вдоль винта, и средство возврата элементов управления в исходное положение. о т л ич а ю щ е е с я тем, что, с целью повышения точности регулирования и надежности -. работы устройства, вариатор выполнен клиноременным, а средство управления вариатором имеет рамку с опорами, в которых

5 размещен вал рулонодержателя, винт и валшестерня, и связанную с подвижным колесом цилиндрическую направляющую. размещенную коаксиально винту, при этом рамка установлена на цилиндрической на10 правляющей с возможностью скольжения.

1620411
