Дорожный указатель
Иллюстрации
Реферат
Изобретение относится к эксплуатации автомобильных дорог, в частности к техническим средствам организации дорожного движения. Целью изобретения является повышение информационной способности дорожного указателя и устойчивости его на проезжей части. Дорожный указатель содержит установленный на опорном основании 1 информационный щиток 2 со сквозными отверстиями 3, равномерно распределенными по его поверхности. Максимальные поперечные размеры отверстий 3 и расстояния между ними равны между собой и составляют 0,023-0,027 от меньшего основания размера информационного щитка в соответствующих направлениях. 3 ил. / (Л
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
09) (И1
А1 (51)5 Е 01 F 9/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4412193/11 (22) 19,04 ° 88 (46) 15.01 ° 91, Бюл, У 2 (71) Научно-исследовательский и. конструкторско-технологический институт городского хозяйства Министерства жилищно-коммунального хозяйства УССР (72) А.С Фурманенко (53) 625.746(088 ° 8) (56) Патент СНА Р 2 ° 905.134, кл. 116-63, 1959 (54) ДОРОЖНЫЙ УКАЗАТЕЛЬ (57) Изобретение относится к эксплуатации автомобильных дорог, в частности к техническим средствам организации дорожного движения. Целью изобре,тения является повышение информационной способности дорожного указателя и устойчивости его на проезжей части.
Дорожный указатель содержит установленный на опорном основании 1 информационный щиток 2 со сквозными отверстиями 3, равномерно распределенными по его поверхности. Максимальные поперечные размеры отверстий 3 и расстояния между ними равны между собой и составляют 0,023-0,027 от меньшего основания размера информационного щитка в соответствующих направлениях. 3 ил, 1620527

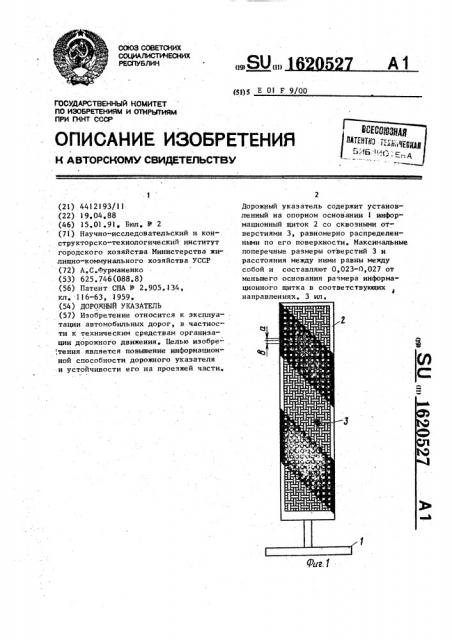

Изобретение относится к эксплуатации автомобильных дорог, в частности к техническим средствам организации дорожного движения, временно устанавливаемых на проезжей части при выполнении работ по ремонту и содержанию автомобильных дорог, Цель изобретения — повышение информационной способности дорожного ука- 10 зателя и устойчивости его на проез жей части, На фиг. ° 1 изображен дорожный указатель с информационйым щитком в сетчатом исполнении; на фиг.2 — то же, в дырчатом исполнении с ячейками круглой формы; на фиг.3 — схема зрительного восприятия дорожного указателя водителем.
Дорожный указатель содержит опорное20 основание 1 и информационный щиток
2 с отверстиями 3 сквозной части, равномерно рассосредоточенными по всей поверхности информационного. щитка 2 Размер "а" отверстий 3 и рас- 25. стояние "Ъ".между ними равны между собой и не превышают величину, равную
0,023-0,027 от меньшего основного размера информационного щитка 2, т.е, величину проекции С на информационный щиток 2 углового порога с . зрительного обнаружения пятна отверстия 3. с расстояния 1, на котором завершается процесс опознавания: дорожного указателя 4 водителем автомобиля при движении по дороге, Дорожный указатель работает следующим образом.
Прн движении по дороге водитель начинает опознавать дорбжный указа- 40 тель 4 в точке 5 на расстоянии 1 от него, где размер h. информационного щитка 2 соответствует проекцииd углового порога Д опознования дорожного указателя водителем. 3а вре- 5 мя, затрачиваемое водителем на опознавание дорожного указателя, автомобиль перемещается на расстояние 1 и в дальнейшем после прохода точки
6 водитель уже не концентрирует свое внимание на дорожном указателе, Поэтому для водителя .;, автомобиля, находящегося ближе от дорожного указателя 4 чем точка 6, нет необходи" мости в четком изображении символа или надписей на информационном щитке 2. Так как размер "а" отверстий
3 и расстояние "b" между ними равны между собой и не превышают величину проекции С на информационный щиток
2 углового порога оС зрительного обнаружения пятна отверстия 3 для водителя автомобиля, приближающегося к дорожному указателю 4, обеспечивается равномерность и сплошность зрительного восприятия поверхности информационного щитка 2 при прохождении автомобилем пути между точками 5 и 6, где происходит процесс-опознавания водителем дорожного указателя 4..Пят- на отверстий 3 на информационном щитке начинают различаться при углаг<>м пороге, составляющем более 0,7-1,5 .
Из этого следует, что размеры отверстий не должны превышать величину
0,023-0,027 от меньшего основного размера информационного щитка.
Повышение устойчивости к опрокидыванию дорожного указателя на проезжей части достигается за счет того, что предлагаемое техническое решение позволяет увеличить площадь сквозной части информационного щитка, обеспечивая уменьшение площади поверхности, контактирующей с ветровой нагрузкой, При этом не требуется увеличения контурных размеров информационного щитка для нанесения на нем символов и надписей необходимых размеров, чего нельзя достичь известными техническими решениями.
Формул а изобретения
Дорожный указатель, содержащий установленный на опорном основании информационный щиток со сквозными отверстиями, равномерно распределенными по его поверхности, о т л ич а ю шийся тем, что, с целью повышения информативной способности и устойчивости его на проезжей части, максимальные размеры отверстий и расстояния. между ними равны между собой и составляют 0,923-0,027 от меньше-.о основного размера информационного щитка в соответствующих направлениях, 1620527
