Способ возведения противофильтрационной завесы

Способ возведения противофильтрационной завесы

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

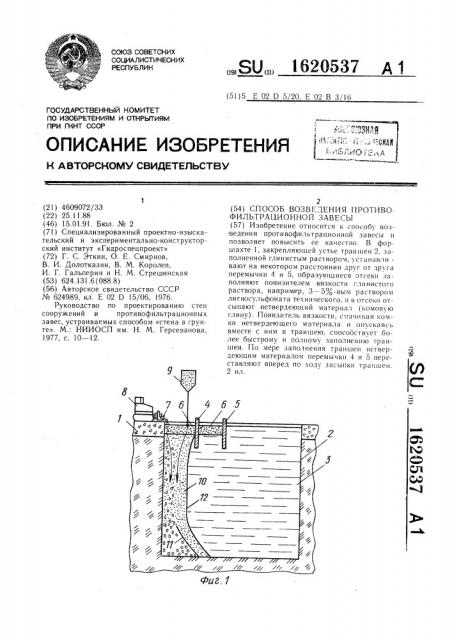

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4609072/33 (22) 25.11.88 (46) 15.01.91. Бюл. № 2 (71) Специализированный проектно-изыскательский и экспериментально-конструкторский институт «Гидроспецпроект» (72) Г. С. Эткин, О. Е. Смирнов, В. И. Долотказин, В. М. Королев, И. Г. Гальперин и H. М. Стрешинская (53) 624.131.6 (088.8) (56) Авторское свидетельство СССР № 624989, кл. Е 02 D 15/06, 1976.

Руководство по проектированию стен сооружений и противофильтрационных завес, устраиваемых способом «стена в грунте». М.: НИИОСП им. Н. М. Герсеванова, 1977, с. 10 — 12.

„„ЯО„„162О537 А 1 (51)5 E 02 D 5 20, E 02 B 3 16

2 (54) СПОСОБ ВОЗВFIEHИЯ ПРОТИВОФИЛЬТРАЦИОННОЙ ЗАВЕСЫ (57) Изобретение относится и способу возведения противофильтрационной завесы и позволяет повысить ее качество. В форшахте 1, закрепляющей устье траншеи 2, заполненной глинистым раствором, устанавливают на некотором расстоянии друг от друга перемычки 4 и 5, образующиеся отсеки заполняют понизителем вязкости глинистого раствора, например, 3 — 50 0-ным раствором лигносульфоната технического, и в отсеки отсыпают нетвердеющий материал (комовую глину). Понизитель вязкости, смачивая комки нетвердеющего материала и опускаясь вместе с ним в траншею, способствует более быстрому и полному заполнению траншеи. По мере заполнения траншеи нетвердеющим материалом перемычки 4 и 5 переставляют вперед по ходу засыпки траншеи.

1620537

Изобретение относится к строительству, а именно к способу возведения противофильтрационной завесы.

Цель изобретения — повышение качества завесы.

На фиг. 1 показан начальный этап возведения завесы; на фиг. 2 — промежуточный этап.

Способ осуществляют следующим образом.

По трассе будущей стены в грунте возводят форшахту 1 и осуществляют проходку траншеи 2 под защитой глинистого раствора 3.

Затем в форшахте 1 перпендикулярно оси траншеи 2 устанавливают непроницаемую перемычку 4, образующую отсек. На некотором расстоянии от первой перемычки 4 по фронту траншеи 2 устанавливают вторую перемычку 5. Затем оба отделенных перемычками 4 и 5 отсека заполняют раствором понизителя вязкости 6 глинистого раствора 3. При этом минимальная толщина слоя раствора понизителя вязкости 6 должна быть не менее среднего размера комков нетвердеющего материала (комовой глины) 7, а максимальная величина этого слоя не должна превышать глубины форшахты 1. В качестве понизителя вязкости может быть использован, например, 3 — 5О -ный раствор лигносульфоната технического.

После этого начинают заполнение траншеи 2 нетвердеющим материалом (комовой глиной) 7, который сталкивают в траншею 2 бульдозером 8. По мере расходования раствора понизителя вязкости 6 производят его долив из емкости 9.

В процессе засыпки нетвердеющий материал (комовая глина) 7 вначале проходит сквозь слой раствора понизителя вязкости 6 и только затем погружается в глинистый раствор 3. При этом каждый комок нетвердеющего материала (комовой глины) 7 смачивается в растворе понизителя вязкости 6 и дальнейшее его погружение в глинистый раствор 3 значительно облегчается и ускоряется.

Введение раствора понизителя вязкости приводит к разрушению тиксотропных связей глинистого раствора, и они длительное время не восстанавливаются, т. е. погружение нетвердеющего материала (комовой глины) осуществляется в глинистый раствор с пониженной величиной статического напряжения сдвига.

Кроме того, укладываемые в траншею комки нетвердеющего материала (комовой глины) увлекают за собой раствор понизителя вязкости с образованием канала 10 разжиженного глинистого раствора, по которому и происходит погружение нетвердеющего материала в траншею. Параллельно с продвижением фронта засыпки 11 нетвердеющего материала (комовой глины) происхо15 дит перемещение вперед зоны 12 глинистого раствора пониженной вязкости.

При приближении верхнего края фронта засыпки 11 нетвердеющего материала (комовой глины) к перемычке 4, а затем и к перемычке 5 их последовательно переставляют по форшахте 1 (показано пунктирной стрелкой), и вновь отделенный отсек заполняют раствором понизителя вязкости 6, В результате заполнения траншеи 2 не25 твердеющим материалом (комовой глиной) 7 сформировывается тело 13 стены в грунте с более плотной укладкой нетвердеющего материала (комовой глины) 7 и с повышенными противофильтрационными свойствами.

Формула изобретения

Способ возведения противофильтрационной завесы, включающий установку форшахты, разработку траншеи под защитой глинистого раствора и укладку в нее нетвердеющего материала, отличающийся тем, что, с целью повышения качества завесы, перед укладкой нетвердеющего материала в форшахту устанавливают перемычку и заполняют образовавшийся отсек раствором

4р понизителя вязкости глинистого раствора с последующими перестановкой перемычки и заполнением отсека раствором понизителя вязкости глинистого раствора вдоль форшахты по мере укладки нетвердеющего материала.

1620537 о вд во

ЬЬЬЬДЬ а Д Ь Ь

Ь Ь Ь h Ь

p gd ч з vv б

ll

II и

0 С ° ". о о ° р о

О 000 оооо

0 О е О О О О 0 О о 0 о е о

0 О 0 0 О Р

0 о О

0 О О О О

eg 0 о О е е д о о о о

О О 0 о а о o o

d 0 0 O O О O О а О О

О 0 е о о о о Р о e o

© О О е о 0 о Р 0

0 e o о 0 о о р о о о о е а о о

0 о 0 р р О О О о о 0 о о о р о е о р е

o o а о о о о 0 0 р о о о о о о фо о оо о о о 0 о о o o o
