Реферат



Изобретение относится к строительству, в частности к уст-вам для креплений стен котлованов. Цель - упрощение конструкции . Устройство для крепления стен котлованов включает ограждение 1, к которому крепятся продольные пояса 2, раздвижные распорки (Р) 3 с опорными втулками 6 на концах и шарнирные опоры 5. Последние выполнены в виде полусферического упора, закрепленного на поясе 2 и размещенного в полусферическом углублении, выполненном в опорной втулке 6 соосно продольной оси Р 3. Для монтажа Р 3 на ограждении 1 крепятся площадки 4. Опорные втулки 6 подводятся к шарнирным опорам 5 благодаря наличию резьбового соединения с Р 3, что позволяет выбрать зазоры между элементами ограждения 1 ил SS (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ . РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4440508/03 (22) 14.06.88 (46) 15.01.91. Бюл. № 2 (71) Новосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства (72) П. С. Пинчук, Б. В. Корякин и Ю. М. Кузнецов (53) 622.245.3 (088.8) (56) Методические рекомендации по проектированию свайной крепи котлованов метрополитенов. М.: Стройиздат, 1986, с. 9, рис. 1.

Авторское свидетельство СССР № 715037, кл. Е 02 D 17/08, 1978.

ÄÄSUÄÄ 1620542 А 1 (51)5 Е 02 D 17/08

2 (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

СТЕН КОТЛОВАНОВ (57) Изобретение относится к строительству, в частности к уст-вам для креплений стен котлованов. Цель — упрощение конструкции. Устройство для крепления стен котлованов включает ограждение 1, к которому крепятся продольные пояса 2, раздвижные распорки (P) 3 с опорными втулками 6 на концах и шарнирные опоры 5. Последние выполнены в виде полусферического упора, закрепленного на поясе 2 и размещенного в полусферическом углублении, выполненном в опорной втулке 6 соосно продольной оси

P 3. Для монтажа P 3 на ограждении 1 крепятся площадки 4. Опорные втулки 6 подводятся к шарнирным опорам 5 благодаря наличию резьбового соединения с P 3, что позволяет выбрать зазоры между элементами ограждения. 1 ил.

1620542

Формула изобретения

Составитель Л. Черепенкина

Редактор В. Ковтун Техред А. Кравчук Корректор Н. Король

Заказ 4223 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О1

Изобретение относится к строительству.

Цель изобретения — упрощение конструкции.

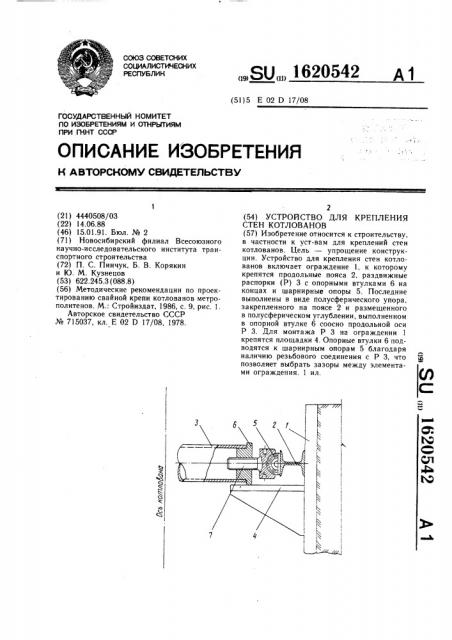

На чертеже изображено предложенное устройство.

Устройство включает ограждение 1, выполненное в виде забитых по периметру котлована шпунтовых свай, элементы ограждения в виде продольных поясов 2, распорки 3, расположенные с опиранием на монтажные площадки 4, центрирующие шарнирные опоры 5, закрепленные на поясах 2, опорные элементы в виде резьбовых втулок 6 с винтом 7, размещенные соосно распоркам 3.

Устройство возводят следующим образом.

По периметру котлована устраивают ограждение 1, к которому прикрепляют продольные пояса 2 и монтажные площадки 4.

Затем на площадки 4 монтируют распорки 3 с соосно установленными резьбовыми втулками 6 и винтами 7. При монтаже распорные винты 7, находящиеся в резьбовых втулках 6 распорок 3, подводятся поворотом вокруг своей оси к опорам 5 до совмещения их поверхностей — впадин с выступами (при демонтаже вращение винтов 7 производят в обратную сторону на требуемое расстояние).

Таким образом, благодаря наличию распорного винта ьыбирается зазор между расстрелами и продольными поясами ограждения котлована, что позволяет обеспечить равномерное распределение нагрузки от ограждения котлована на распорки, причем центрируется передача нагрузки на каждый распор за счет наличия соосности стыкуемых и контактирующих друг с другом элементов устройства от воздействующей нагрузки. В случае несоосного первоначального расположения распорок и опор между о собой возможно их выравнивание (центрирование) за счет смещения при обжатии винтов с опорами.

Устройство для крепления стен котлованов, включающее ограждения, раздвижные распорки, концы которых посредством

20 центрирующих шарнирных опор установлены

О на элементах ограждения и связаны с ними опорными элементами через резьбовое соединение, отличающееся тем, что, с целью упрощения конструкции, каждая шарнирная опора выполнена в виде полусферического

25 упора, закрепленного на элементе ограждения, а в каждом опорном элементе выполнено полусферическое углубление, в котором размещен полусферический упор, при этом опорные элементы размещены соосно продольной оси распорок.
