Союз Советских

Социлкистичес.".:x

РЕСПУБЛ1(Х

О П И САН-NK

N30SPETEH N

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 162064

Класс

la, 35

50с, 15зо

МПК

В 0З1

В 02с

Заявлено 25.11.1963 (№ 822588122-3) Опубликовано 16.IV.1964. Бюллетень № 9

ГОаЩАРСТВЕ11НЫй

K0MNTET ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Подписная группа № 1

В. П. Кинев

ФУТЕРОВОЧНЫЕ ПЛИТЫ ДЛЯ МЕЛЬНИЦЪ1

Ь! ь I ñ*L 1 Ь

Футеровочные плиты для мельницы с поверхностью в виде выступов и впадин, расположенных под углом к образующей цилиндра мельницы, известны.

Предложенные футеровочные плиты позволяют улучшить работу мельницы в результате увеличения контакта между шаром и футеровкой.

На поверхности таких футеровочных плит выполнены впадины радиусом не менее 60 мм, расположенные в виде спиралей под углом к образующей цилиндра мельницы порядка

65 — 90 и с шагом около 140 мм.

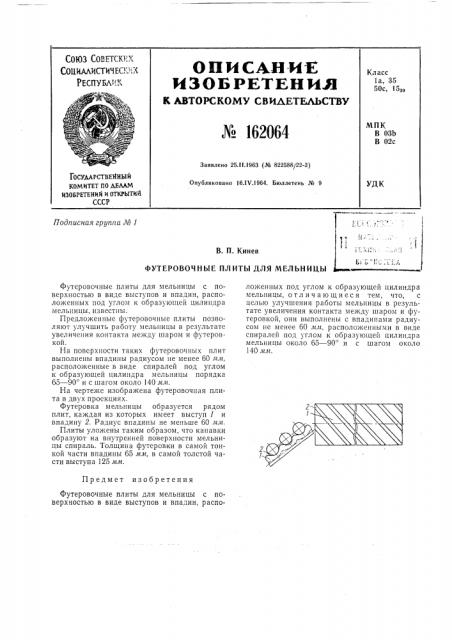

На чертеже изображена футеровочная плита в двух проекциях.

Футеровка мельницы образуется рядом плит, каждая из которых имеет выступ 1 и впадину 2. Радиус впадины не меньше 60 мм.

Плиты уложены таким образом, что канавки образуют на внутренней поверхности мельницы спираль. Толщина футеровки в самой тонкой части впадины 65 мм, в самой толстой части выступа 125 мм.

Предмет изобретения

Футеровочные плиты для мельницы с поверхностью в виде выступов и впадин, расположенных под углом к образующей цилиндра мельницы, отличающиеся тем, что, с целью улучшения работы мельницы в результате увеличения контакта между шаром и футеровкой, они выполнены с впадинами радиусом не менее 60 мм, расположенными в виде спиралей под углом к образующей цилиндра мельницы около 65 — 90 и с шагом около

140 мм.
