Шестеренная гидромашина

Шестеренная гидромашина

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к шестеренным гидромашинам , и может быть использовано в гидросистемах тракторов как общего, так и промышленного назначения,экскаваторов,сельскохозяйственных , дорожно-строительных и других машин. Цель изобретения - повышение надежности и долговечности. Шестеренная гидромашина содержит корпус 1, во внутренней полости 2 которого размещены подшипниковый блок 3 с антифрикционным полувкладышем 4 и радиальный уплотнительный элемент 5, шестерни 6 внешнего зацепления с цапфами 7, установленные в цилиндрических расточках 8 и 9 подшипникового блока 3 и радиального уплотнительного элемента 5 с образованием полостей высокого 10 и низкого 11 давления, причем подшипниковый блок 3, радиальный уплотнительный элемент 5 и цапфы 7 установлены с образованием дополнительной полости 12, соединенной с областью промежуточного давления, при этом в подшипниковом блоке 3 выполнены сквозные полости 13, выходящие с одной стороны в области входных кромок 14 антифрикционных полувкладышей 4, в дополнительную полость 12 и соединенные каналами 15 с полостью 11 низкого давления. 3 ил. SS (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. SU„„162067g (51)5 F 04 С 2/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4632063/29 (22) 05.01.89 (46) 15.01.91. Бюл. № 2 (7l ) Кировоградский завод гидравлических силовых машин им. XXV съезда КПСС

«Гидросила» (72) А. И. Шур, Т. И. Пожидаева и Т. А. Хоманько (53) 621.664 (088.8) (56) Авторское свидетельство СССР № 931964, кл. F 04 С 2/04, 1980. (54) Ш ЕСТЕРЕ Н НАЯ ГИДРОМАШ И НА (57) Изобретение относится к машиностроению, в частности к шестеренным гидромашинам, и может быть использовано в гидросистемах тракторов как общего, так и промышленного назначения, экскаваторов, сельскохозяйственных, дорожно-строительных и других машин. Цель изобретения — повышение надежности и долговечности. Шестерен2 ная гидромашина содержит корпус 1, во внутренней полости 2 которого размещены подшипниковый блок 3 с антифрикционным полувкладышем 4 и радиальный уплотнительный элемент 5, шестерни 6 внешнего зацепления с цапфами 7, установленные в цилиндрических расточках 8 и 9 подшипникового блока 3 и радиального уплотнительного элемента 5 с образованием полостей высокого 10 и низкого 11 давления, причем подшипниковый блок 3, радиальный уплотнительный элемент 5 и цапфы 7 установлены с образованием дополнительной полости 12, соединенной с областью промежуточного давления, при этом в подшипниковом блоке 3 выполнены сквозные полости 13, выходящие с одной стороны в области входных кромок 14 антифрикционных полувкладышей 4, в дополнительную полость 12 и соединенные каналами 15 с полостью 11 низкого давления. 3 ил.

1620679

Изобретение относится к машиностроению, в частности к шестеренным гидромашинам.

Цель изобретения — повышение надежности и долговечности.

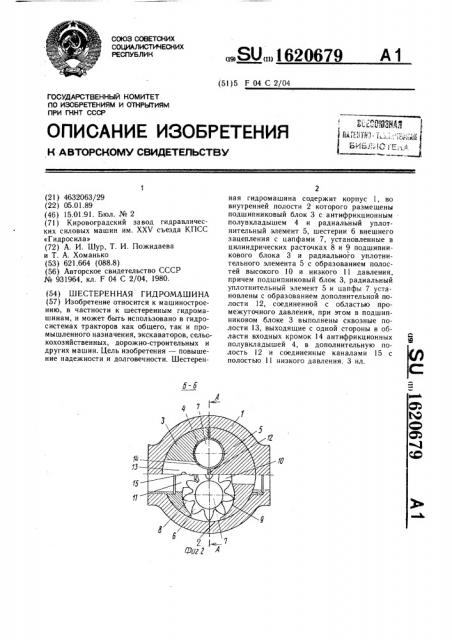

На фиг. 1 представлена шестеренная гидромашина, разрез А — А на фиг. 2; на фиг. 2 — разрез Б — Б на фиг. 1; на фиг. 3 — подшипниковый блок, изометри я., Шестеренная гидромашина содержит кор- 10 пус 1, во внутренней полости 2 которого размещены подшипниковый блок 3 с антифрикционными полувкладышами 4 и радиальный уплотнительный элемент 5, шестерни 6 внешнего зацепления с цапфами 7, установлен ные в цилиндрических расточках 8 и 9 подшипникового блока 3 и радиального уплотнительного элемента 5 с образованием полостей высокого 10 и низкого

11 давления, причем подшипниковый блок 3, радиальный уплотнительный элемент 5 и цап- 2р фы 7 установлены с образованием дополнительной полости 12, соединенной с областью промежуточного давления, при этом в подшипниковом блоке 3 выполнены сквозные полости 13, выходящие с одной стороны в области входных кромок 14 антифрикционных полувкладышей 4, в дополнительную полость 12 и соединенные каналами 15 с полостью 11 низкого давления.

Шестеренная гидромашина в режиме насоса работает следующим образом.

При вращении шестерен 6 рабочая жидкость захватывается зубьями шестерен 6 и в межзубовых впадинах переносится из полости 11 низкого давления в полость 10 высокого давления. Одновременно под воздействием на переносимую рабочую жид4 кость центробежных сил образуется область промежуточного давления, а в полостях, образованных выходящими из зацепления зубьями шестерен 6, возникает разрежение.

При этом рабочая жидкость из дополнительной полости 12, соединенной с областью промежуточного давления, омывая каждую из цапф 7 и входные кромки 14 антифрикционных полувкладышей 4, направляется в сквозные полости -3 и далее по каналам 15 в полость ll низкого давления, что обеспечивает проточную циркуляцию рабочей жидкости и интенсивное охлаждение и смазку подшипниковых пар шестеренной гидромашины.

Формула изобретения

Шестеренная гидромашина, содержащая корпус, во внутренней полости которого размещены подшипниковый блок с антифрикционными полувкладышами и радиальный уплотнительный элемент, шестерни внешнего зацепления с цапфами, установленные в цилиндрических расточках подшипникового блока и радиальнсго уплотнительного элемента с образованием полости высокого и низкого давления, причем подшипниковblé блок радиальный уплотнительный элемент и цапфы установлены с образованием дополнительной полости, соединенной с областью промежуточного давления, отличающаяся тем, что, с целью повышения надежности и долговечности, в подшипниковом блоке выполнены сквозные полости, выходящие с одной с гороны в области входных кромок антифрикционных полувкладышей, в дополнительную полость и соединенные каналами с полостью низкого давления.

1620679

Составитель В. Шарыпов

Редактор М. Бандура Техред А. Кравчук Корректор С. Шевкун

Заказ 4230 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
