Узел соединения трубчатых элементов

Узел соединения трубчатых элементов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК .uN3M8

AkiI:i": 6 1; -;", %3!»

Е 4Б>1ИЖ Ег»А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4660557/11 (22) 02.02.89 (46) 15.01.91. Бюл. № 2 (71) Азово-Черноморский институт механизации сельского хозяйства и Головное специализированное конструкторское бюро по комплексам зерноуборочных машин

Производственного объединения «Ростсельмаш» им. Ю.В. Андропова (72) В.В. Козырев, В.В. Пуненко и В.П. Хохряков (53) 629.113.011.5/7(088.8) (56) Заявка Великобритании № 1266283, кл. F 16 В 7/00, 1972.

„„Я0„„1620706 А 1 (51)5 F 16 В 7/00, В 62 D 27 00, 33/06

2 (54) УЗЕЛ СОЕДИНЕНИЯ ТРУБЧАТЫХ

ЭЛ ЕМЕ НТОВ (57) Изобретение относится к каркасам пространственных конструкций, преимущественно к каркасам кабин транспортных средств, и касается соединений их элементов между собой. Цель изобретения — повышение надежности. Узел включает трубчатые элементы 1, вставку 2 и элементы 3 их крепления друг к другу. В элементе I выполнено окно 7, в котором установлена вставка 2 своей выступающей частью 6. Выступающая часть 5 проходит через проем окна

7 на соседней грани трубчатого элемента.

1 ил.

1620706

Формнаа изобретения

Со:тавитсль А. Лапинский

Редактор И. Касарда Те: ред А. Кравчук Корректор О. Кравцова

Заказ 4231 Тираж ПОдписн06

ВНИИПИ государственного комитета но изобретенияк и открытиям при 1 KH. СССР ! 13035, Москва, Я --35, Рау шская наб., д. 415

Производственно-издательский комбинат «Патент», г. Ужгород. ул. Гагарина, 101

Изобретение относится к каркасам пространственныхх конструкций, преимущественно к каркасам кабин транспортных средств„ и касается соединений их элемснтов между собой.

Цель изобретения — — повышение надежности.

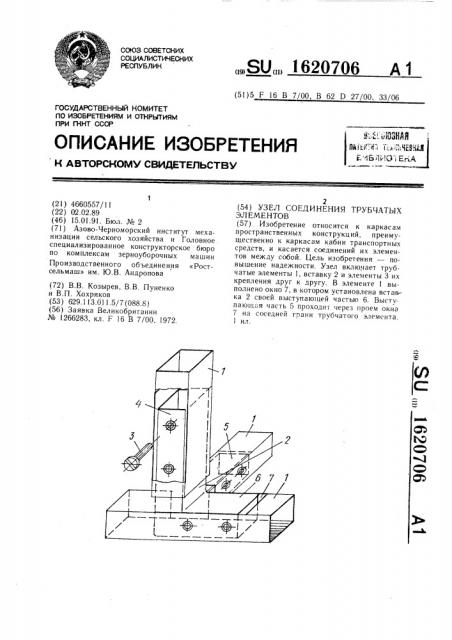

На чертеже изображен узел соединения, вид в изометрии.

Узел соединения трубчатых элементов включает три трубчатых элемента 1 коробчатого сечения, соединенных между собой вставкой 2 и элементами 3 крепления. Выступающие части 4 — 6 вставки расходятся в трех направлениях (например, взаимно перпендикулярных) и выполнены с возможностью установки внутрь трубчатых элементов 1. В одном из трубчатых элементов выполнено Ок!|0 с, Образованное проемом на верхней (по чертежу) грани этого элемента, в котором установлена вставка 2 своей частью 6, и проемом в боковой (дальней по чертежу) грани, через который проходит другая часть 5 вставки.

Расположение вставки 2 в окне 7 трубчатого элемента позволяет надежно зафиксировать ее от продольных н поперечных перемещений относительно этого элемента, образовав тем самым надежное соединение последнего с двумя другими трубчатым,; элементами Используя данный узел, можно собрать каркас любых размеров и конфигурации, способный воспринимать значительную статическую и динамическую нагрузки.

Вставки изготавливаются, например, из стали методом точного литья, например, по выплавляемым моделям. Трубчатые элементы изготавливаются, например, из прочных алюмийиевых сплавов методом прокатки.

Вставка может соединяться с трубчат тыми элементами, например, винтами. Каро кас, полученный таким образом, может быть использован для изготовления кабины. В этом случае на каркас крепятся панели и элементы панелей.

Выполнение кабины с каркасом, образоваккым данным соединением, позволяет значительно снизить трудоемкость монтажа, так как все операции по установке вставок и их креплению со стойками и поперечинаMH могут быть полностью автоматизированы и выполняются роботами. Никакой подгонки и правки деталей при этом не требуется, что значительно упрощает технологию сборки кабины.

Узел соединения трубчатых элементов, преимущественно каркаса кабины транспортного средства, содержащий три трубчатых элемента коробчатого сечения, вставку с выступающими частями коробчатого сече25 ния, расходящимися в трех направлениях и вьшолненными с возможностью установки внутрь каждого из трубчатых элементов, и элементы крепления последних к вставке, отдичатщийся;ем, что, с целью повышения надежности, ьстазка установлека в окне, выполненном в одном из трубчатых элементов и образованном проемом под одъу из выступающих частей вставки на поверхности одной из ее граней и г роемом в сосед. ней с ней грани лод другую часть вставки.
