Изобретение относится к машиностроению и может быть использовано в робототехнике и станкостроительной промышленности.

Цель изобретения — расширение кинематических возможностей механизма.

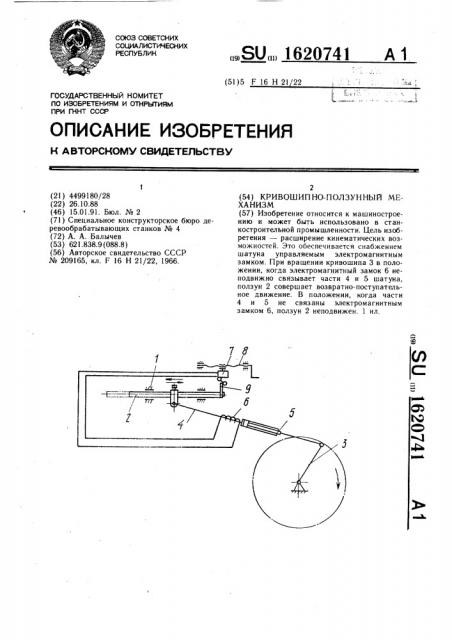

На чертеже изображен кривошипно-ползунный механизм.

Кривошипно-ползунный механизм содержит направляющие 1, установленный в них ползун 2, кинематически связанные с ним кривошип 3 и шатун, выполненный из двух частей 4 и 5, телескопически связанных между собой, управляемый электромагнитный замок 6, предназначенный для соединения частей 4 и 5 шатуна, датчик 7 управления ходом ползуна 2, перемещаемый винтом 8 и электрически связанный с замком 6. На ползуне 2 установлен упор 9, взаимодействующий с датчиком 7.

Кривошипно-ползунный механизм работает следующим образом.

При вращении кривошипа 3, когда части 4 и 5 шатуна неподвижно связаны между собой управляемым электромагнитным замком 6 и упор 9 не взаимодействует с датчиком 7, ползун 2 совершает возвратно-поступательное движение. В случае необходимости изменения хода ползуна 2, датчик 7 перемещается винтом 8 по направлению к упору 9. При взаимодействии упора 9 с датчиком 7 подается сигнал на электромагнитный замок 6, и части 4 и 5 шатуна разъединяются. Ползун 2 и часть 4 шатуна останавливаются, а часть 5 шатуна при дальнейшем вращении кривошипа 3 перемещается относительно части 4 сначала

5 в прямом, а затем в обратном направлении, пока не толкает часть 4 и не сдвигает ползун 2.

После смещения ползуна 2 упор 9 отходит от датчика 7 на электромагнитный

10 замок 6. От этого датчика поступает сигнал, в соответствии с которым происходит неподвижное соединение частей 4 и 5 шатуна, и ползун 2 совершает прямой и обратный ходы до взаимодействия упора 9 с датчиком 7. Далее цикл повторяется.

15 Так же могут производиться произвольная остановка и включение движения ползуна при непрерывно вращающемся кривошипе путем включения или выключения электромагнитного замка 6.

Кривошипно- ползунный механизм, содержащий направляющие, установленный в них ползун, кинематически связанные с ним

25 кривошип и шатун, выполненный из двух частей, телескопически связанных между собой, отличающийся тем, что, с целью расширения кинематических возможностей, механизм снабжен управляющим электромагнитным замком, предназначенным для соедиЗ0 нения частей шатуна.
