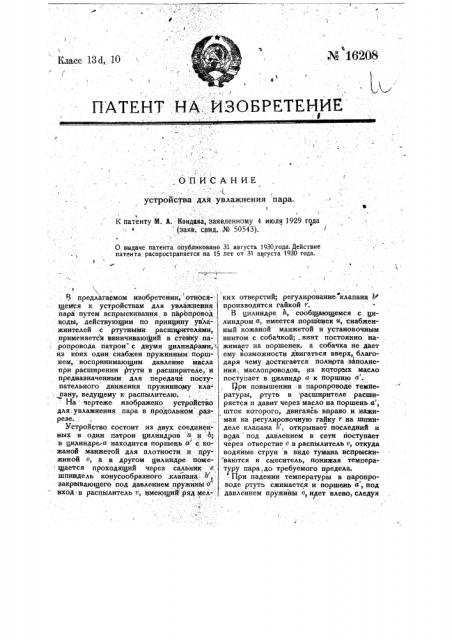

ПАТЕНТ НА. ИЗОБРЕТЕНИЕ

/

ОПИСАНИЕ устроиства для:увлажнения пара.

К патенту М. А.:Кондака, заявленному 4 июля 1929 года

° (заяв. свид,,№ 50543).

О выдаче патента. опубликовано 31 августа 1930,года. Действие патента распространяется на 15 лет от 31 августа 1930 года. Ю

1 . 8 предлагаемом изобретении, относящемся к устройствам для увлажнения пара путем вспрыскивания в парЬпровод воды, действующим по принципу увлажнителей с ртутными расширителями, применяется ввинчивающий в стенку. паропровода патрон . с двумя цилиндрами; из коих один снабжен пружинным поршнем,, воспринимающим давление масла при расширении ртути в расширителе, и предназначенным для передачи поступательного движения пружинному кла-, пану, ведущему к распылителю.

На чертеже изображено устройство для.увлажнения пара в продольном .раз-. резе., Устройство состоит из двух соединенных в один патрон цилиндров и и о; в цилиндреа находится поршень а с: кожаной манжетой для плотности и пружиной о, а в другом цилиндре помещается проходящий через сальник е шпиндель конусообразного клапана: б,; закрывающего под давлением пружйны о вход в распылитель r, имеющий ряд мелL ких отверстий; регулирование, клапана b производится гайкой г.

В цилиндре h, сообщающемся с цилиндром а, имеется поршенек и, снабженный кожаной манжетой и установочным винтом с собачкой; винт постоянно нажимает на поршенек, а собачка не дает

l ему возможности двигаться вверх, благодаря чему достигается полнота заполне.ния, маслопроводов, из которых масло поступает в цилиндр а к поршню а .

@pm повышении в паропроводе температуры,,ртуть в расширителе расширяется и давит через масло на поршень.а, шток которого, двигаясь вправо и нажимая на регулировочную гайку,r на шпинделе клапана Ь, открывает последний и вода под давлением в сети поступает через отверстие с в распылитель, откуда водяные струи в виде тумана вспрыскиваются в смеситель, понижая температуру пара,до требуемого предела. .. При падении температуры в паропроводе ртуть сжимается и поршень а,под . давлением пружины о„идет влево, следуя за ртутью и маслом, и освобождает шпиндель клапана О, закрывающийся

Под давлением пружины о, чем прекращается поступление охлаждающей воды в распылитель.

П р е д м е т и a т е н т а.

Устройство для увлажнения пара путем вспрыскивания в паропровод воды, действующее по ; принципу увлажнителей с ртутными расширителями, характеризующееся применением ввинчивающегося в, стенку паропровода патрона с двумя цилиндрами а и Ь, из коих цилиндр и снабжен пружинным поршнем а, воспринимающим давлейие масла при рас.ширении ртутИ в расширителе и предна значенным для передачи, поступатель- ного .движения пружинному клапану б, ведущему к распылителю..
