Способ определения цены интерференционной полосы для плоской модели из оптически чувствительного материала (метод беркутова)

Способ определения цены интерференционной полосы для плоской модели из оптически чувствительного материала (метод беркутова)

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано при исследованиях поляризационно-оптическим методом напряженно-деформированного состояния модели Целью изобретения является повышение точности путем исключения влияния краевого эффекта, снижение трудоемкости и расширение класса моделей за счет моделей с произвольной формой контура Модель нагружают с помощью цилиндра высотой равной толщине модели, который устанавливают на модели плоскими поверхностями заподлицо с плоскими поверхностями модели. Определяют порядки полос Измеряют размер полосы первого порядка Корректируют величину нагрузки до значения при котором размер полосы первого порядка находится в диапазоне 0,10-0,25 минимального характерного размера модели С учетом размера полосы первого порядка геометрических параметров модели и величины нагрузки определяют цену полосы 1 з п ф-лы, 1 ил сл

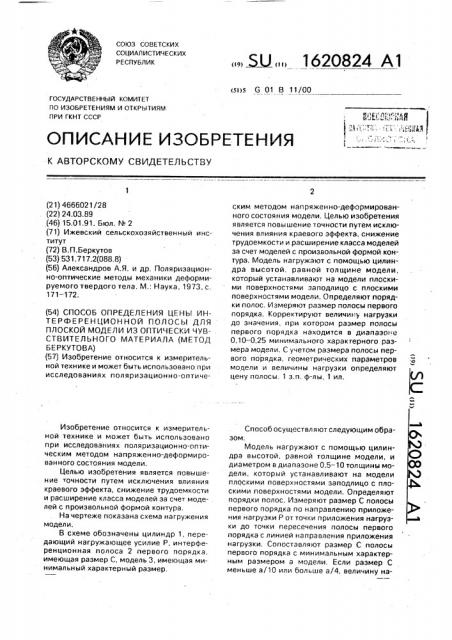

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 В 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4666021/28 (22) 24,03.89 (46) 15.01.91. Бюл. М 2 (71) Ижевский сельскохозяйственный институт (72) В.П.Беркутов (53) 531.717.2(088.8) (56) Александров А.Я. и др. Поляризационно-оптические методы механики деформируемого твердого тела. М.: Наука, 1973, с.

171 — 172. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ЦЕНЫ ИНТЕРФЕРЕНЦИОННОЙ ПОЛОСЫ ДЛЯ

ПЛОСКОЙ МОДЕЛИ ИЗ ОПТИЧЕСКИ ЧУВСТВИТЕЛЬНОГО МАТЕРИАЛА (МЕТОД

БЕРКУТОВА) (57) Изобретение относится к измерительной технике и может быть использовано при исследованиях поляризационно-оптичеИзобретение относится к измерительной технике и может быть использовано при исследованиях поляризационно-оптичес ким методом на и ряжен но-деформ и рованного состояния модели.

Целью изобретения является повышение очности путем исключения влияния краевого эффекта, снижение трудоемкости и расширение класса моделей за счет моделей с произвольной формой контура.

На чертеже показана схема нагружения модели.

В схеме обозначены цилиндр 1, передающий нагружающее усилие Р, интерференционная полоса 2 первого порядка, имеющая размер С, модель 3, имеющая минимальный характерный размер.

„„. Ы„„1620824 А1 ским методом напряженно-деформированного состояния модели. Целью изобретения является повышение точности путем исключения влияния краевого эффекта, снижение трудоемкости и расширение класса моделей за счет моделей с произвольной формой контура. Модель нагружают с помощью цилиндра высотой, равной толщине модели, который устанавливают на модели плоскими поверхностями ",àïoäëèöî с плоскими поверхностями модели. Определяют порядки полос. Измеряют размер полосы первого порядка. Корректируют величину нагрузки до значения, при котором размер полосы первого порядка находится в диапазоне

0,10 — 0,25 минимального характерного размера модели. С учетом размера полосы первого порядка., геометрических параметров модели и величины нагрузки определяют цену полосы. 1 з.п. ф-лы, 1 ил.

Способ осуществляют следующим образом:

Модель нагружают с помощью цилиндра высотой, равной толщине модели, и диаметром в диапазоне 0,5 — 10 толщины модели, который устанавливают на модели плоскими поверхностями эаподлицо с плоскими поверхностями модели. Определяют порядки полос. Измеряют размер С полосы первого порядка по направлению приложения нагрузки P от точки приложения нагрузки до точки пересечения полосы первого порядка с линией направления приложения нагрузки. Сопоставляют размер С полосы первого порядка с минимальным характерным размером а модели. Если размер С меньше а/10 или больше а/4, величину на1620824 грузки P корректируют до значения, при котором размер С полосы первого порядка находится в диапазоне (0,10 — 0,25)а. С учетом размера полосы первого порядка, геометрических параметров модели и величины нагрузки определяют цену полосы.

Формула изобретения

Составитель В.Костюченко

Техред М.Моргентал Корректор А.Осауленко

Редактор Н.Горват

Заказ 4237 Тираж 1 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул;Гагарина, 101

1.Способ определения цены интерференционной полосы для плоской модели из оптически чувствительного материала, заключающийся в том, что модель нагружают, определяют порядки интерференционных полос и с учетом порядка одной из них, геометрических параметров модели и величины нагрузки определяют цену полосы, о тл и ч а ю шийся тем, что, с целью повышения точности, снижения трудоемкости и расширения класса моделей. нагружение осуществляют с помощью цилиндра высотой, равной толщине модели, и диаметром в диапазоне 0,5-10,0 толщины модели. который устанавливают на модели плоски5 ми поверхностями заподлицо с плоскими поверхностями модели, после определения порядков полос измеряют размер полосы первого порядка по направлению приложения нагрузки от точки приложения нагрузки

10 до точки пересечения полосы первого порядка с линией направления нагрузки и корректируют величину нагрузки до значения, при котором размер полосы первого порядка находится в диапазоне 0,10-0,25 мини-

15 мального характерного размера модели, а при определении цены полосы учитывают . размер полосы.

2. Способ по и, 1, отличающийся тем, что цену полосы определяют по полосе

20 первого порядка.
