Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК (19) (И1

А1 (®5. С 01 Н 3/36

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

4 5 3 и Л

13

О

1 (21) 4 700149/28 (22) 05.06.89 (46) 15.01.91. Бюп. 1(- 2 (71) Подмосковный филиал Государственного союзного научно-.исследовательского тракторного института (72) Г.М.Георгиевский, С.В,Надеждин, А.А.Ушанов и Я.Л.Лукьянов (53) 621. 178 (088.8) (56) ТУ 23. 1.40-80. Испьп ательный стенд. М.: ГСКБ "Гидравлика" завода пМосгидпропривод", 1982.

2 (54) ИСПЬГТАТЕЛЬНЫЙ СТЕНД (57) Изобретение относится к испытательной технике и может быть использовано для испытания рукавов и трубопроводов высокого давления. Целью изобретения является расширение технологических возможностей и повышение точности испытаний, за счет увеличения числа режимов испытаний и создания наиболее благоприятных и соответствующих действительности условий испытаний. Для этого, в

С:

С5

ЬР

4Р

CO („) с©

1620909

10 стенд введен гидромеханический усилитель, а гидросистема управления связана как с силовым гидроцилиндром

17 усилителя, так и непосредственно через предохранительный клапан 9 и дроссель 27 с входным коллектором

2 шлангового узла. Нри этом в стенде . имеется запорное устройство 14, позволяющее менять режим испытаний от

Изобретение относится к испыта5 тельной технике в машиностроении и . может быть использовано для .оценки технического уровня рукавов высокого давления и металлических трубопроводов гидросистем различных машин и 2( механи змо в.

Цель изобретения — расширение технологических возможностей и повышение точности испытаний путем обеспечения проведения ресурсных испытаний рукавов, испытаний на герметичность и разрывное давление в условиях, близких к условиям реальной эксплуатации рукавов, а также обеспечение испытания широкого диапазона типоразмеров рукавов и трубопроводов высо30 кого давления и снижение мощности (производительности) насосной станции.

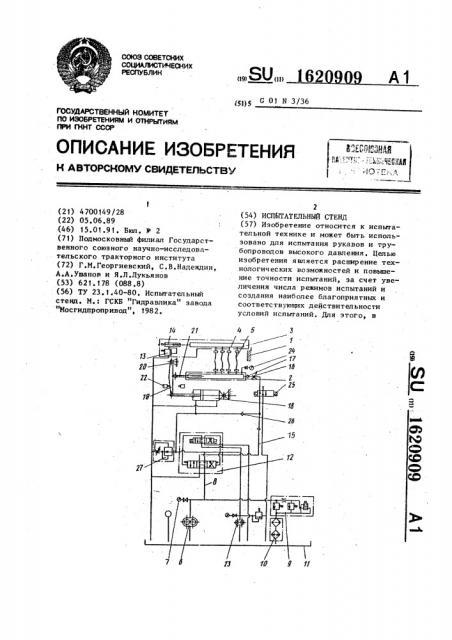

На чертеже изображена принципиальная схема испытательного стенда, Испытательный стенд содержит основание 1, на котором .установлен шпанговый узел в виде входного 2 и выходного 3 коллекторов. Коллекторы

2 и 3 установлены на основании 1 го40 ризонталъно с возможностью вертикального перемещения один относительно другого с фиксацией и снабжены двумя рядами отверстий с концевыми

45 заделками 4 для крепления испытуемых рукавов 5. Продольные ряды отверстий расположены на каждом коллекторе под углом 90 вокруг оси коллектора (устройство перемещения и фиксации коллекторов, а также расположение рядов отверстий не показаны) . Насосная станция стенда включает насос 6 и манометр 7. В нагнетательной гидромагистрали 8 насосной станции установлены электроуправпяемый предохрани- 55 тельный клапан 9 и система 10 охлаждения и фильтрации проходящей через клапан 9 рабочей жидкости, которая ресурсных испытаний до испытаний на герметичность и разрывное давление. Кроме того, при ресурсных испытаниях в каждом повторяющемся цикле происходит автоматическая смена рабочей жидкости, что позволяет сохранять температурный режим в процессе испытаний. 4 з.п. ф-лы, 1 ил ° охлаждается, очищается в ней и сливается в бак 11. Стенд имеет также гидросистему управления, включающую электроуправляемый гидрораспредели; тель 12 и предохранительный клапан

13. Клапан 13.связан с выходным коллектором 3, Между предохранительным клапаном 13 и выходным коллектором 3 размещено запорное устройство 14, включающее шариковый клапан и регулировочную иглу (не обозначены).

В дополнительной гндромагистрали

15, связывающей входной коллектор 2 с гидрораспределителем 12, размещены регулируемый дроссель 16 и обратный клапан 17 (непосредственно во входном коллекторе 2) .

Кроме того, стенд имеет установленный между в*одным коллектором 2 и гидрораспределителем 12 гидромеханический усилитель. Последний выполнен в виде силового гидроцилиндра 18, шток которого шарнирно связан с одноплечим рычагом 19, установленным на оси 20 качания основания 1, и плунжером гидроцилиндра 21, корпус которого выполнен в виде продолжения корпуса входного коллектора 2 (корпуса не обозначены) и имеет с ним общую полость. Плунжер гидроцилиндра 21 контактирует (роликом, поступательновращательной парой и пр.) с рычагом

19 между осью 20 и шарниром его связи со штоком силового гидроцилиндра

18. Изменение расстояний между шарнирамн обеспечивает изменение степе-, ни усилия.

Работа стенда обеспечивается электрической системой управления, связанной с гидросистемой управления и включающей конечные выключатели

22, установленные по разные стороны от рычага 19. Сама электрическая система не является принципиально новой и на чертеже не показана.

0909

Фор мула

S 162

Стенд имеет также дополнительную насосную станцию 23, обеспечивающую работу гицросистемы управления. Регистрация давления в испытуемых рукавах о с ущес твля ет ся п о и ока за ниям ма— номера 24. Кроме того, имеется, эпектроуправпяемый ггщрораспределитель 25, установленный в гидромагистрали 15.

В гидромагистралях стенда также имеются дополнительные обратные клапаны 26, обеспечивающие работу обратного клапана 17 и препятствующие сливу жидкости иэ шпангового узла.

Стенд работает следующим образом.

Ресурсные испытания проводятся при циклическом нагружении до.максимального рабочего давления и последующей разгрузкой. Длительность цикла порядка 0,7-0,8 с;

Для подготовки стенда необходимо запустить насосные станции 6 и 23 и нажатием на один иэ конечных выключателей 22 установить эл ектрич ес ки связанный с ним гидрораспределитель

12 н позицию, при которой насосная станция 6 соединяется с входным коллектором 2. Жидкость перемещает плунжер плунжерного гидроцилиндра

21, который смещает рычаг 19 и шток силового гидроцилиндра 18 в исходное для начала испьгганий положение.

При этом рычаг 19 нажимает второй концевой выключатель 22, гидрораспределитель устанавливается в позицию, соединяющую насосную станцию

6 со штоковой полостью силового гидроцилиндра 18, Предохранительный клапан 9 и дроссель 27 обеспечивают циклическое нагружение. Злектросигнал поступает на клапан 9 и перекрывает свободный слив жидкости, которая проходит через дроссель 27, создавая в штоковой полости гидроцилиндра 18 импульс давления, передаваемый через коллектор 2 в шпанговый узел.

Величина давления ограничивается клапаном 13. При этом запорное устройство 14 открьгго. После некоторого количества циклов нагружения, сопровождающихся полной разгрузкой снятием электросигнала с клапана 9 плунжер гидроцилиндра 21 и поршень гидроцилиндра 18 приходят в другое крайнее положение ° Нажимается другой конечный вьпслючатель 22, и гидрораспределител6 12 становится в позицию, ! при которой жидкость от насосной

10 I5

2S

40 станции 6 вновь перемещает нсю систему н другое крайнее положение, при этом происходит смена рабочей жидкости н испытуемых- рукавах, так как жидкость нагрета и меняет характер испытаний ° Жидкость сливается через клапан 13 и бак 11 автоматически в конце каждого цикла, которые также повторяются автоматически.

Проверка герметичности и разрывного давления проводится при закрьггом запорном устройстве 14. Система

"рычаг 19 — шток силового гидроципиндра 18 — плунжер гидроцилиндра 21" устанавливается в исходйое положение, как при ресурсных испытаниях, но на предохранительный клапан 9 подается уже постоянный злектросигнал, а с помощью дросселя 27 настраивается необхсдимое давление в шланговом узле по показаниям манометра 24.

Уровень давления определяет нид исследования: проверка герметичности или разрывного данления.

Предложенная конструкция стенда обеспечивает также заполнение шпангоного узла рабочей жидкостью с созданием предварительного напряжения ис-. пытуемых рукавов через клапаны 26 и

17. Гспи бы связь шпангового узла с гидростанцией быпа бы только через усилитель, то обьема ж щкости н шпанговом узле могло бы не хватить при малых габаритах плунжерного гидроцилиндра. Кроме того, дроссель 16 позволяет регулировать скорость нарастания давления н шланговом узле при подпитке но время цикла нагруженил. Независимый подвод жидкости в шпанговый узел обеспечивает уменьшение объема и массы гидромеханическо-. го усилителя, обеснечинает компенсацию утечек. и з обр ет ения

1. Испытательный стенд, содержащий основание, шпанговый узел в виде входного и выходного коллекторов с отверстиями и концевыми заделками для крепления испьггуемых рукавов, насосную станцию, гидросистему управления, включающую электроуправляемый гидрораспредспитель и предохранительный клапан, связанный с выходным коллектором, и систему охлаждения рабочей жидкости, о т л и ч а ю щ и йс я тем, что, с целью расширения тех09

1 вого гидроцилиндра, а входной коллектор расположен по одну сторону, от рычага с силовым гидроцилиндром.

4. Стенд по пп. 1-3, о т л и— ч а ю шийся тем, что система охлаждения связана с нагнетательной ,гидромагистралью насосной станции.

5. Стенд по пп. 1-4, о т л и— ч а ю шийся тем, что он снабжен дополнительной насосной станцией, связанной с гидросистемой управления.

Составитель ?1.Левинский

Техред Л.Сердюкова Корректор С.Черни

Редактор М.Келемеш

Заказ 4241 Тираж Подписное

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,IOl

7 16 209 нологических возможностей и повышения точности испытаний, он снабжен гидромеханическим усилителем, размещенным в гидромагистрали, связывающей входной коллектор с,электроуправляемым гидрораспределителем, настроечным дросселем и электроуправляемйм предохранительным клапаном, а также размещенным между предохранительным 10

= клапаном и выходным коллектором запорным устройством.

2. Стенд по п.1., о т л и ч а ю— шийся тем, что коллекторы.размещены с возможностью перемещения и фиксации один относительно другого и имеют соответственно по два ряда отверстий расположенных под углом

90 вокруг оси каждого коллектора.

3. Стенд по пп, 1 и 2, о т л и— ч а ю шийся тем, что гидромеханический усилитель выполнен в виде силового гидроцилиндра, шток которого шарнирно связан е одноплечим рычагом, ось качания которого установлена на основании, и плунжерного гидроцилиндра, корпус которого выполнен в виде продолжения корпуса входного коллектора с общей полостью. плунжер гидроцилиндра контактирует

C рычагом между осью качания рычага и шарниром его связи со штоком сило6. Стенд по пп. 1-4, о т л и— ч а ю шийся тем, что,. с целью компенсации утечек рабочей жидкости во входном коллекторе, обеспечения автоматического непрерывного режима циклического нагружения и регулирования скорости нарастания давления в шланговом, узле, входной коллектор имеет дополнительную гидромагистраль от электроуправляемого гидро--. распределителя, в которой установлен обратный клапан, второй электроуправляемый гидрораспределитель, соединенный с гидромагистралью силового гидроцилиндра посредством обратиого клапана., регулируемый дроссель и обратный клапан непосредственно во входном коллекторе.
