Устройство для исследования кавитационной эрозии металлов

Устройство для исследования кавитационной эрозии металлов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытаниям на изнашивание и может быть использовано для исследования кавитационной эрозии металлов. Цель изобретения - сокращение,времени испытаний металлов за счет интенсификации процесса эрозии. Устройство содержит корпус 1 с камерой 2, каналами 3 и 4 для подвода и отвода среды, сопло 6, держатель 7 образца 8, дефлектор 9 для ограждения испытуемой поверхности образца 8. При воздействии струи на образец 8 с помощью дефлектора 9 происходит изменение направления ее движения и увеличивается интенсивность изнашивания. 1 ил. i

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (1% (1!) И))5 G 01 N 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

PA:

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

r10 ИЗОБРЕТЕНИЯМ И (ПНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4651131/28 (22) 13.02.89 (46) 15.01.91. Бюл. 11 2 (71) Киевский инсти1ут инженеров гражданской авиации им. 60-летия СССР (72) М.М.Глазков, В.Н.Куринков и С,В.Пилипенко (53) 620,178.16 (088.8) (56) Кляйнбрайер В. Факторы, влияющие на струйную канитационную эрозию в гидросистемах, работающих в масле, Киевская редакция Всесоюзного центра переводов, 1 Л-76421. (54) УСТРОЙСТВО ЛЛЯ ИССГПДОВЛ11ИЯ КАВИТАЦИО111!ОИ ЭРОЗИИ ЖТЛП11ОВ

2 (57) Изобретение относится к испытаниям на изнанивание и может быть использовано для исследования кавитаци онной эрозии металлов. Цель изобретения — сокращение. времени испытаний металлов за счет интенсификации процесса. эрозии. Устройство содержит корпус 1 с камерой 2, каналами 3 и 4 для подвода и отвода среды, сопло 6, держатель 7 образца 8, дефлектор 9 для ограждения испытуемой поверхности образца 8. При воздействии струи на образец 8 с помощью детектора 9 происходит изменение награвления ее движения и увеличивается интенсивность изнашивания. 1 ил.

1620913

Сост авит ель 1! . Дер гобуз ов

Техред М;Дидык

Корректор Т Малец,Редактор A.Огар

Заказ 4242 Тираж 1Ьцписное

BHHHIIH Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", r.ужгород, ул. Гагарина,101

Изобретение относится к технике испытаний на изнашивание и может быть использовано дпя исследования кавитационной эрозии металлов. Цель изобретения - сокращение вре5 мени испытаний металлов за счет интенсификации процесса эрозии.

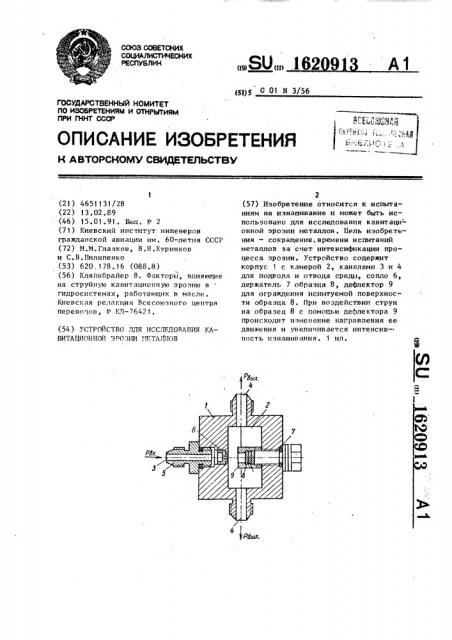

На чертеже показано устройство для исследования кавитационной эрозии металлов.

Устройство содержит корпус 1 с камерой 2 и каналами 3 и 4 для подвода и отвода среды. В канале. 3 для под- 15 вода Среды установлены входной патрубок 5 и cormo 6. В камере 2 размещен соосно с соплом б держатель 7 образца 8 с возможностью регулирования расстояния до сопла 6, дефлектор 9 20 для ограждения испытываемой поверхности образца 8 с цилиндрическим внутренним отверстием. Высоту h дефлектора (т.е. расстояние от испытуемой поверхности образца до торца дефлектора 9) выбирают из соотношения 0,25d.ñ. h и О,ЗЙ, где d — диаметр внутреннего отверстия дефлектора.

Устройство работает следующим об- 30 разом.

Подают под давлением среду во входной патрубок. 5 и воздействуют ., струей из сопла б на поверхность об" 1 разца 8. Отражаясь от поверхности образца 8 и дефлектора 9 струя меняет о направление движения на 180, В результате интенсифпцируется силовое, воздействие струи на образец 8 и возрастает интенсивность изнашивания.

Формула изобретения

Устройство для исследования кавитационной эрозии. металлов, содержащее камеру, каналы для подвода и отвода среды, сопла, установленное в канале для подвода среды, и держатель цилиндрического образца, установленный соосно с соплом с возможностью регулирования расстояния до сопла, о т л и ч а ю щ е е с я тем„ что,.с целью сокращения времени исследования металлов за счет интенсификации процесса эрозии, оно снабжено кольцевым дефлектором с цилиндрической внутренней поверхностью, предназначенной для охватывания испытуемой поверхности цилиндрического образца, а высота h дефлектора выбрана из соотношения 0,256 h и 0,3d, где d — диаметр внутренней цилиндрической поверхности дефлектора.
