Реферат



Изобретение относится к электроизмерительной технике и может использоваться для измерения длительности импульсов. Цель изобретения - повышение быстродействия и точности измерения длительности импульса. Способ заключается в одновременном сравнении измеряемого импульса с 2k или 2k+1 наперед заданными равными уровнями, а длительность импульса измеряют от k+1-го момента сравнения до 3k+1 или 3k+2-ro момента сравнения. Введение дополнительных операций сравнения с последующим временным осреднением позволяет уменьшить погрешность измерения длительности и повысить быстродействие способа, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю G 01 R 29/02

ГОСУДАР СТ В Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

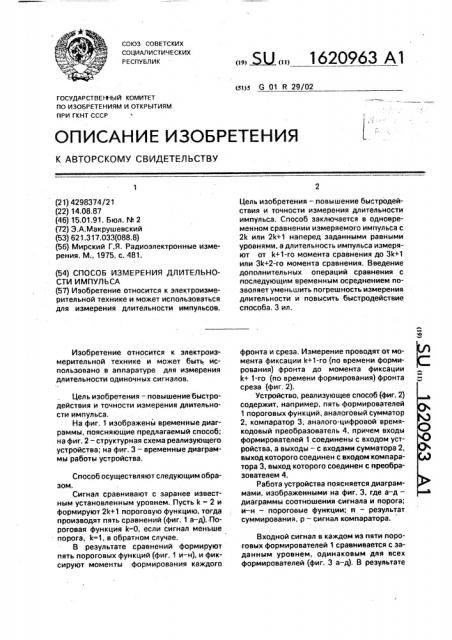

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4298374/21 (22) 14.08,87 (46) 15.01,91. Бюл. М 2 (72) Э.А.Макрушевский (53) 621.317.033(088.8) (56) Мирский Г.Я, Радиоэлектронные измерения. М;, 1975, с. 481. (54) СПОСОБ ИЗМЕРЕНИЯ ДЛИТЕЛЬНОСТИ ИМПУЛЬСА (57) Изобретение относится к электроизмерительной технике и может использоваться для измерения длительности импульсов.

Изобретение относится к электроизмерительной технике и может быть использовано в аппаратуре для измерения длительности одиночных сигналов.

Цель изобретения — повышение быстродействия и точности измерения длительности импульса.

На фиг. 1 изображены временные диаграммы, поясняющие предлагаемый способ; на фиг. 2- структурная схема реализующего устройства; на фиг, 3 — временные диаграммы работы устройства.

Способ осуществляют следующим образом.

Сигнал сравнивают с заранее известным установленным уровнем. Пусть k = 2 и формируют 2k+1 пороговую функцию, тогда производят пять сравнений (фиг. 1 a — д). Пороговая функция k=-0, если сигнал меньше порога, k=1, в обратном случае.

В результате сравнений формируют пять пороговых функций (фиг. 1 и — н), и фиксируют моменты формирования каждого

„„ Ы„„1620963 Al

Цель изобретения — повышение быстродействия и точности измерения длительности импульса. Способ заключается в одновременном сравнении измеряемого импульса с

2k или 2k+1 наперед заданными равными уровнями, а длительность импульса измеряют от k+1-го момента сравнения до Зк+1 или 3k+2-го момента сравнения. Введение дополнительных операций сравнения с последующим временным осреднением позволяет уменьшить погрешность измерения длительности и повысить быстродействие способа, 3 ил. фронта и среза. Измерение проводят от момента фиксации k+1-ro (по времени формирования) фронта до момента фиксации

k+ 1-ro (по времени формирования) фронта среза (фиг, 2).

Устройство, реализующее способ (фиг. 2) содержит, например, пять формирователей

1 пороговых функций, аналоговый сумматор

2, компаратор 3, аналого-цифровой времякодовый преобразователь 4, причем входы формирователей 1 соединены с входом устройства, а выходы — с входами сумматора 2, выход которого соединен с входом компаратора 3, выход которого соединен с преобразователем 4.

Работа устройства поясняется диаграммами, изображенными на фиг. 3, где а — д— диаграммы соотношения сигнала и порога; и — н — пороговые функции; п — результат суммирования, р — сигнал компаратора.

Входной сигнал в каждом из пяти пороговых формирователей 1 сравнивается с заданным уровнем, одинаковым для всех формирователей (фиг. 3 а — д). В результате

1620963,:равнения формируются пороговые функции (фиг. 3 и — н), которые аналоговым сумматором преобразуются в ступенчатый сигнал (фиг,Зп). Моменты повышения и понижения ступенчатого сигнала совпадают с фиксацией очередного по времени фронта или среза. Ступенчатое напряжение пересекает порог в момент, I формирования k+1-го фрон,а (третьего на фиг, Зп) и k+1-го спада (третьего на фиг. Зп) пороговых функций.

Преобразователь 4 преобразует сформированный таким образом импульс (фиг. 3p) в код длительности.

Формула изобретения

Способ измерения длительности импульса, заключающийся в измерении интервала времени между моментами

5 сравнения с заданным уровнем измеряемого импульса, отл и ча ю щий с я тем, что, с целью повышения быстродействия и точности измерения, одновременно осуществляют сравнения измеряемого импульса с 2k

10 или 21+1 равными заданными уровнями, где

k=1, 2, З„.„а длительность импульса измеряют от (k+1)-го момента сравнения до (ЗМ+1)-го или (ЗМ+2)-ro момента сравнения.

1620963

Составитель В.Антохин

Редактор Т.Парфенова Техред М.Моргентал Корректор М.Шароаи

Заказ 4244 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
