Устройство для регулирования давления газа

Устройство для регулирования давления газа

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике, в частности к устройствам для регулирования давления газа в системах, обеспечивающих потребителя сжатыми газами. Цель изобретения - повышение надежности и упрощение устройства. Устройство состоит из входного 1, выходного 2 и обводного 3 трубопроводов, редуктора 4, узла 5 переключения , обратных клапанов 6 и 7, дросселя 8. Узел переключения состоит из корпуса, входного , первого выходного и второго выходного патрубков, первого нормально закрытого клапана, выполненного в виде первого поршня и пружины, второго нормально открытого клапана, выполненного в виде второго поршня и пружины. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU„, 1621002 А 1

|") йй.Р— Ый

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4642128/24 (22) 27.01.89 (46) 15.01.91. Бюл. № 2 (72) Я. И. Жульнев и А. П. Мосин (53) 621.646.4 (088.8) (56) Авторское с видетел ьство СССР № 773360, кл. F 16 К 31/90, 1974. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ГАЗА (57) Изобретение относится к автоматике, в частности к устройствам для регулирования давления газа в системах, обеспечиваю2 щих потребителя сжатыми газами. Цель изобретения — повышение надежности и упрощение устройства. Устройство состоит из входного 1, выходного 2 и обводного 3 трубопроводов, редуктора 4, узла 5 переключения, обратных клапанов 6 и 7, дросселя 8.

Узел переключения состоит из корпуса, входного, первого выходного и второго выходного патрубков, первого нормально закрытого клапана, выполненного в виде первого поршня и пружины, второго нормально открытого клапана, выполненного в виде второго поршня и пружины. 3 ил.

1621002

Изобретение относится к автоматике, в частности к устройствам для регулирования давления газа в системах, обеспечивающих потребителя сжатыми газами и может быть использовано в различных областях техники, где возникает необходимость в непрерывном потреблении сжатых газов. !

Целью изобретения является повышение надежности и упрощение устройства.

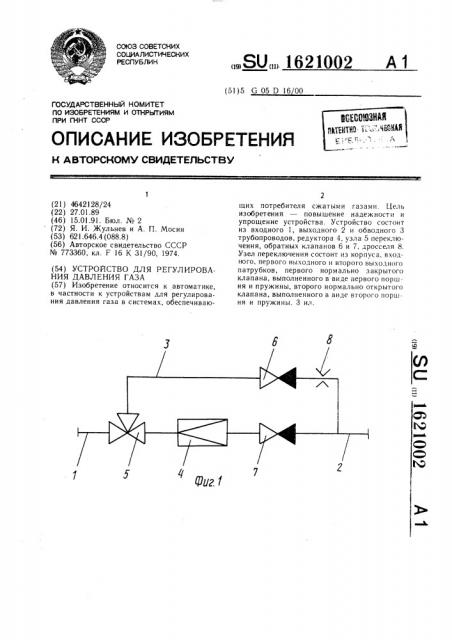

На фиг. 1 изображена принципиальная схема устройства; на фиг. 2 — узел переключения при подаче сжатого газа потребителю через редуктор, общий вид; на фиг. 3 —то же, при подаче сжатого газа потребителю по обводному трубопроводу.

Устройство содержит входной 1, выходной 2 и обводной 3 трубопроводы, редуктор 4 узел 5 переключения, обратные клапаны 6 и 7, дроссель.8.

Узел переключения состоит из корпуса 9 с входным 10, первым выходным 11 и вторым выходным 12 патрубками, первого нормально закрытого клапана, выполненного в виде первого поршня 13, подпружиненного на закрытие первой пружиной 14, второго нормально открытого клапана, выполненного в виде второго поршня 15, подпружиненного на открытие второй пружиной 16. Жесткость пружины 14 больше жесткости пружины 16.

Устройство работает следующим образом.

Сжатый газ по входному трубопроводу 1 (фиг. 1) подается во входной патрубок 10 корпуса 9 (фиг..2). Если давление сжатого газа не меньше входного давления редуктора, то он пропускается клапаном — первым поршнем 13 и не пропускается клапаном — вторым поршнем 15. В этом случае сжатый газ редуцируется редуктором 4 (фиг. 1) и поступает потребителю. При падении давления во входном трубопроводе 1 ниже входного давления редуктора 4 сжатый газ поступает потребителю через клапан 15 (клапан 13 при этом автоматически закрыI вается) по обводному трубопроводу 3 (фиг. 1) через дроссель 8.

Использование изобретения позволит повысить надежность за счет использования пары отсечных клапанов, обеспечивающих в автоматическом режиме непрерывное снабжение сжатым газом потребителя по основному или обводному трубопроводу, если потребитель может работать при давлениях, меньших выходного давления редуктора; упростить обслуживание при эксплуатации за счет обеспечения технологии только пневматическим оборудованием; повысить коэффициент использования сжатого газа и бесперебойную выдачу его потребителю при падении давления на входе в редуктор ниже допустимого предела без использования дополнительной электрической системы контроля и управления.

Формула изобретения

Устройство для регулирования давления газа, содержащее редуктор и обводной трубопровод, выходной трубопровод, соединенный с выходом редуктора и одним концом обводного трубопровода, входной трубопровод, отличающееся тем, что, с целью повышени я надеж ности и упрощения устройства, оно содержит узел переключения, состоящий из корпуса с входным патрубком, соединенным с входным трубопроводом, и двумя вы30 ходными патрубками, первый из которых соединен с входом редуктора, а второй— с другим концом обводного трубопровода, причем в корпусе установлены два клапана, первый из которых, нормально закрытый, установлен между входным и первым вы35 ходным патрубками и выполнен в виде подпружиненного первой пружиной на закрытие первого поршня, и второй, нормально открытый, установлен между входным и вторым выходным патрубками и выполнен в виде

40 подпружиненного второй пружиной на открытие второго поршня, при этом жесткость первой пружины больше жесткости второй пружины.
