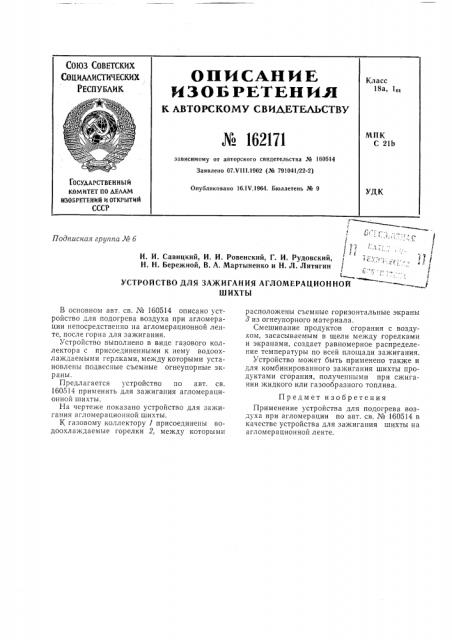

Патент ссср 162171
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСА НИЕ
ИЗОБРЕТЕНИ.Л
К АВТОРСКОМУ СВИ,Л,ЕТЕЛЬСТВУ
Кй 162171 зависимому от авторского свидетельства ¹ 160514
Заявлено 07 Ч!11.1962 (№ 791041/22-2) Класс
18а, 1от
МПК
С 21Ь
ГОСУДАРСТВЕННЫИ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
Опубликовано 161Ч.1964. Бюллетень ¹ 9
УДК,к——
И. И. Савицкий, И. И. РовенскиЙ, Г. И. Рудовский, > )ру „:, ) /
Н. Н. Бережной, В. А. Мартыненко и Н. Л. Литягин е е е
УСТРОЙСТВО ДЛЯ ЗАЖИГАНИЯ АГЛОМЕРАЦИОННОЙ
ШИХТЫ
Подписная группа № б
В основном авт. св. № 160514 описано устройство для подогрева воздуха при агломерации непосредственно на агломерационной ленте, после горна для зажигания.
Устройство выполнено в виде газового коллектора с присоединенными к нему водоохлаждаемыми герлками, между которыми установлены подвесные съемные огнеупорные экраны.
Предлагается устройство по авт. св.
160514 применить для зажигания агломерационной шихты.
На чертеже показано устройство для зажигания агломерационной шихты.
К газовому коллектору 1 присоединены водоохлаждаемые горелки 2, между которыми расположены съемные горизонтальные экраны
8 из огнеупорного материала.
Смешивание продуктов сгорания с воздухом, засасываемым в щели между горелками и экранами, создает равномерное распределение температуры по всей площади зажигания.
Устройство может быть применено также и для комбинированного за?кигания шихты продуктами сгорания, полученными при сжигании жидкого или газообразного топлива.
Предмет изобретения
Применение устройства для подогрева воздуха при агломерации по авт. св. № 160514 в качестве устройства для зажигания шихты на агломерационной ленте. № 162171
Составитель А. А. Харитонов
Редактор В. П. Липатов Техред Т. П. Курилко Корректор О. Б. Тюрина
Г1одп. к печ. 30/V — 64 г. Формат бум. 60 Х 90 /, Объем 0,23 изд. л.
Заказ 1163/12 Тираж 500 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
