Реферат
Изобретение относится к мебели. Целью изобретения является повышение удобства в эксплуатации и упрощение конструкции . Стол содержит каркас с основной и дополнительной столешницами. Дополнительная столешница выполнена из двух шарнирно связанных частей и шарнирно связана с каркасом. Дополнительная столешница в рабочем положении удерживается шарнирно установленными тягами. Один из шарниров выполнен разъемным. 3 ил.

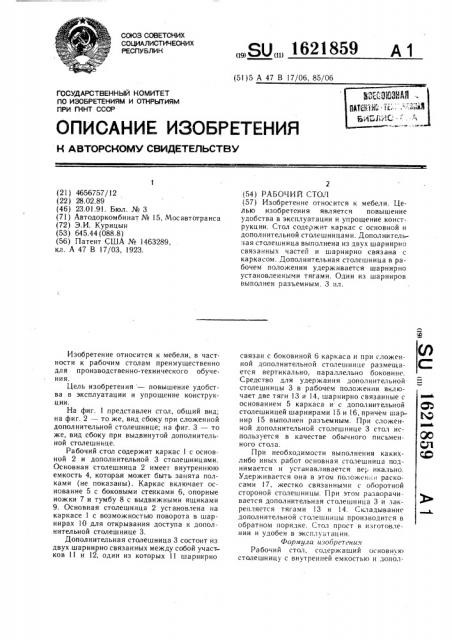

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
ОПИСАНИЕ ИЗОБРЕТ
К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4656757/12 (22) 28.02.89 (46) 23.01.9!. Бюл. № 3 (71) Автодоркомбинат № 15, Мосавтотранса (72) Э.И. Курицын (53) 645.44 (088.8) (56) Патент США № 1463289, кл. А 47 В 17/03, 1923.
Изобретение относится к мебели, в частности к рабочим столам преимущественно для производственно-технического обучения.
Цель изобретения — повышение удобства в эксплуатации и упрощение конструкции.
На фиг. 1 представлен стол, общий вид; на фиг. 2 — то же, вид сбоку при сложенной дополнительной столешнице; на фиг. 3 — то же, вид сбоку при выдвинутой дополнительной столешнице.
Рабочий стол содержит каркас 1 с основной 2 и дополнительной 3 столешницами.
Основная столешница 2 имеет внутреннюю емкость 4, которая может быть занята полками (не показаны). Каркас включает основание 5 с боковыми стенками 6, опорные ножки 7 и тумбу 8 с выдвижными ящиками
9. Основная столешница 2 установлена на каркасе 1 с возможностью поворота в шарнирах 10 для открывания доступа к дополнительной столешнице 3.
Дополнительная столешница 3 состоит из двух шарнирно связанных между собой участков 11 и 12, один из которых 1! шарнирно
„„5U„„1621859 А 1 (51)5 А 47 В 17/06, 85/06
2 (54) РАБОЧИЙ СТОЛ (57) Изобретение относится к мебели. Целью изобретения является повышение удобства в эксплуатации и упрощение конструкции. Стол содержит каркас с основной и дополнительной столешницами. Дополнитель..«ая столешница выполнена из двух шарнирно связанных частей и шарнирно связана с каркасом. Дополнительная столешница в рабочем положении удерживается шарнирно установленными тягами. Один из шарниров выполнен разъемным. 3 ил. связан с боковиной б каркаса и при сложенной дополнительной столеи нице размещается вертикально, параллельно боковине.
Средство для удержания дополнительной столешницы 3 в рабочем положении включает две тяги 13 и 14, шарнирно связанные с основанием 5 каркаса и с дополнительной столешницей шарнирами 15 и 16, причем шарнир 15 выполнен разъемным. При сложенной дополнительной столешнице 3 стол используется в качестве обычного письменного стола.
При необходимости выполнения какихлкбо иных .работ основная столешница поднимается и устанавливается ве„икально.
Удерживается она в этом положении раскосами 17, жестко связанными с оборотной стороной столешницы. При этом разворачивается дополнительная столешница 3 и закрепляется тягами 13 и 14. Складывание дополнительной столешницы производится в обратном порядке. Стол прост в изготовлении и удобен в эксплуатации.
Форл ули пзобретени.ч
Рабочий стол, содержащий основную столешницу с внутренней емкостью и допол1621859
70 2
77 нительную столешницу, смонтированные на каркасе, включающем опорные ножки и тумбу с выдвижными ящиками, причем основная столешница шарнирно соединена с каркасом одной стороной с возможностью поворота для открывания доступа к дополнительной столешнице, отличающийся тем, что, с целью повышения удобства в эксплуатации и упрощения конструкции, дополнительная столешница состоит из двух шарнирно соединенных участков, один из которых шарнирно связан с боковиной каркаса и в сложенном положении расположен вертикально, параллельно боковине каркаса, при этом средство для удержания дополнительной столешницы включает две тяги, шарнирно соединенные с каркасом и дополнительной столешницей, одна из которых на одном конце имеет разъемный шарнир, а основная столешница со стороны ее внутренней полости имеет раскосы, жестко связанные одним концом с оборотной стороной столешницы, а другим — с шарнирно связанным с каркасом участком дополнительной столешницы.
1621859
