Регулируемая подставка для стопы

Регулируемая подставка для стопы

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к ортопедическим устройствам нехирургического лечения опорнодвигательного аппарата. Цель изобретения - обеспечение функциональной нагрузки на конечность при коррекции оси ее сегментов и компенсации укорочения. Регулируемая подставка для стопы содержит опорную площадку 1, которая выполнена в виде прямоугольной призмы. В центре этого тела в полости 2 установлен соединительный элемент 3, выполненный в виде части сферы , связанный с опорой посредством регулируемого крепежного узла 5 и винтов-фиксаторов 9. Ложемент 7 закреплен с соединительным элементом с возможностью перемещения и вращения. Ложемент 7 снабжен гибкими связями. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1621917

А1 (51)5 А 61 F 5 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4653514/14 (22) 22.02.89 (46) 23.01.91. Бюл. № 3 (7 I ) Всесоюзный Курганский научный центр «Восстановительная травматология и ортопедия» (72) С. Я. Зырянов (53) 615.472 (088.8) (56) Патент США № 4360011, кл. А 61 F 5/04, ! 982. (54) РЕГУЛИРУЕМАЯ ПОДСТАВКА ДЛЯ

СТОПЫ (57) Изобретение относится к медицинской технике, а именно к ортопедическим устройствам нехирургического лечения опорно2 двигательного аппарата. Цель изобретения — обеспечение функциональной на грузки на конечность при коррекции оси ее сегментов и компенсации укорочения. Регулируемая подставка для стопы содержит опорную площадку 1, которая вь>полнена в виде прямоугольной призмы. В центре этого тела в голости 2 установлен соединительный элемент 3> Bblпол ненныи в Виде части сферы, связанный с опорой посредством регулируемо -о крепежного узла 5 и винтов-фиксагоров 9. Ложемент 7 закреплен с соединительным элементом с возможностью перемещения и вращения. Ложемент 7 снабжен гибкими связями. 1 ил.

1621917

Формула изобретения

Составитель A. Новиков

Релактор А. Мотыль Техред А. Кравчук Корректор Т. Колб

:Заказ 64 Тираж П одписное

BHHHIIH Гос1дарств«нного комитета по изобретениям и открытиям при ГКНТ СССР ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г1роизводственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к медицинской технике, а именно к ортопедическим устройствам нехирургического лечения опорнодвигательного аппарата.

Цель изобретения — обеспечение функциональной нагрузки на конечность при коррекции оси ее сегментов и компенсации укорочения.

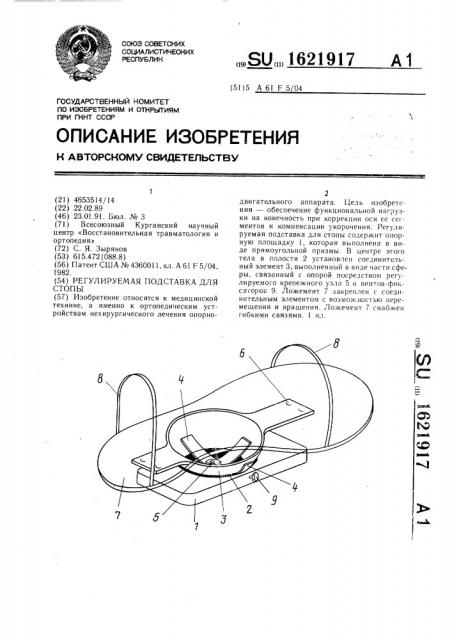

На чертеже изображена регулируемая подставка для стопы.

Регулируемая подставка для стопы содержит опорную площадку 1, выполненную в виде прямоугольной призмы, в полости 2 которой установлен соединительный элемент 3, выполненный в виде части сферы. Соединительный элемент 3 установлен в полости 2 с помощью пластин 4 и регулируемого крепежного узла 5, а крепежными деталями 6 соединен с ложементом 7. Последний снабжен гибкими связями 8. Винт-фиксатор 9 установлен в опорной площадке l.

Устройство используется следующим образом.

При постепенном устранении чрескостным аппаратом деформаций бедра, голени, а также реконструктивных операциях в области стопы. положение последней в процессе коррекции меняется, причем в зависимости от вида деформации и функции суставов нередко одновременно в трех плоскостях (сагиттальной, фронтальной и горизонтальной).

В процессе ходьбы больной опирается на ложемент 7, который соединяют с соедини- 3ц тельным элементом 3 и со стопой или опорами аппарата Илизарова.

Последний вращением в полости 2 опорной площадки 1 на величину угла изменения положения стопы меняет свое положение в любой плоскости, которое фиксируют при помощи винта — фиксатора 9, регулируемого крепежного узла 5 и пластин 4.

Функциональное или анатомическое укорочение нижней конечности до их ликвидации компенсируют изменением длины регулируемого крепежного узла 5, соединяющего опорную площадку 1 и соединительный элемент 3. Гибкими связями 8 ложемент 7 соединяют с опорами аппарата Илизарова или со стопой.

Применение предлагаемого устройства обеспечивает функциональную нагрузку нижней конечности в процессе постепенной коррекции ее оси, что сокращает сроки лечения.

Регулируемая подставка для стопы, содержащая опорную площадку, взаимосвязанную с ложементом посредством соединительного элемента, установленного с возможностью перемещения, и крепежные узлы, отличающаяся тем, что, с целью обеспечения функциональной нагрузки на конечность при коррекции оси ее сегментов и компенсации укорочения, опорная площадка выполнена в виде прямоугольной призмы с полостью, а соединительный элемент — в виде части сферы, расположенной в полости опорной площадки.
